| 标准 | 国标 |
|---|---|
| 材质 | 铜 |
| 连接形式 | 螺纹 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用介质 | 蒸汽 |
| 形态 | 柱塞式 |
| 种类 | 浮球式 |
| 零部件及配件 | 配件 |
| 压力环境 | 高压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 博文气动 |

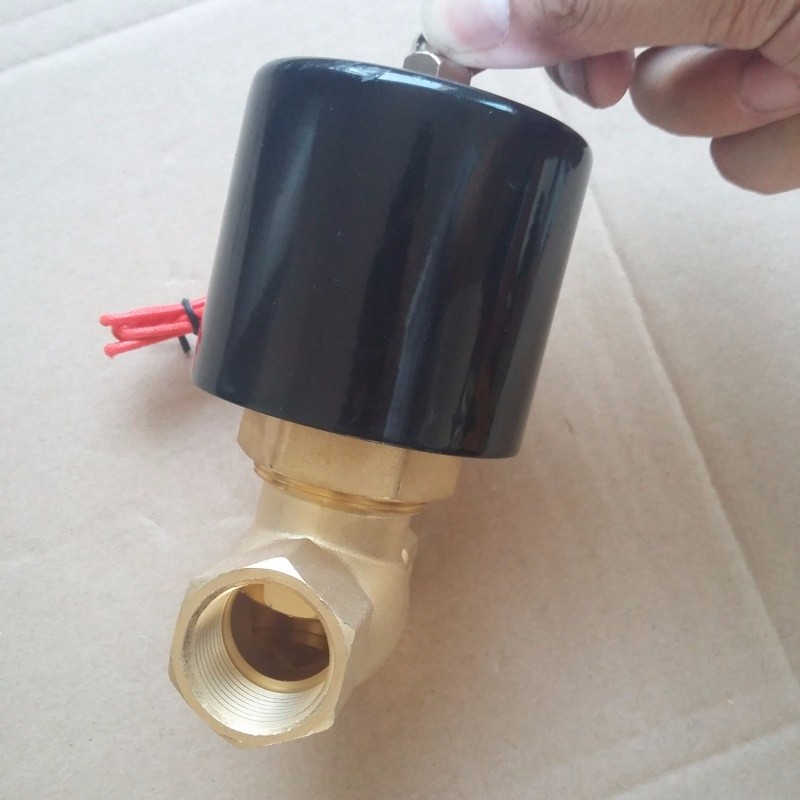

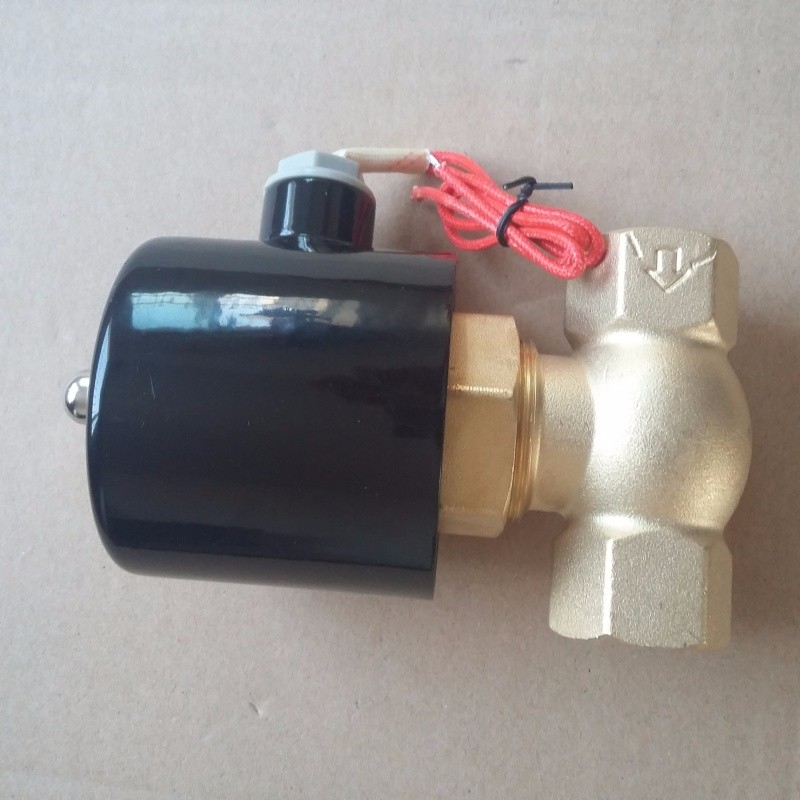

| 型号 | 2L170-20 |
产品参数：
使用介质：蒸汽，水，空气，普通油品
动作方式：先导活塞式，（直接拉动活塞）
压力范围：0.1-1.6MPA
公称压力：1.6MPA
介质温度：-5~185℃
环境温度：-5~80℃
安装方式：一般线圈垂直向上，特殊要求可以任意安装
适用电压：AC,380V.220V.110V.24V, DC,110V.24V.12V
阀体材质：黄铜
绝缘等级：B级
使用寿命：大于15万次
功率：小于30W
特点
1.采用顶尖式结构，自动密封补偿大大延长该阀使用寿命.
2.螺管式磁场设计可使该产品达到更高压力。3.活塞间隙的平衡设计大大增强该阀在较高温度下的可靠使用
型号 连接
尺寸通径CV值 压差范围 线圈功率外形尺寸
L H H 1
2L(US)-15 G1/2″ 15 4.5 0~1 25 63 60 130
2L(US)-20 G3/4″ 20 6.5 0~1 30 70 63 135
2L(US)-25 G1″ 25 13 0~1 30 85 72 140
2L(US)-32 G11/4″32 19 0~1 30 115 95 170
2L(US)-40 G11/2″40 23 0~1 30 115 95 175
2L(US)-50 G2″ 50 50 0~1 30 160 130 195
规格A B C D E F
2L(US)-10 83 146 21 φ70 42 G3/8
2L(US)-15 83 146 21 φ70 42 G1/2
2L(US)-20 83 146 21 φ70 42 G3/4
2L(US)-25 90 162 26 φ70 52 G1
2L(US)-32 110 183 36 φ70 74 G11/4
2L(US)-40 110 183 36 φ70 74 G11/2
2L(US)-50 163 223 47 φ70 95 G2
US-10蒸气电磁阀 US-15蒸气电磁阀 US-20蒸气电磁阀 US-25蒸气电磁阀 US-35蒸气电磁阀 US-40蒸气电磁阀US-50 2L170-10高温蒸气电磁阀 2L170-15高温蒸气电磁阀 2L170-20高温蒸气电磁阀 2L200-25高温蒸气电磁阀2L300-40高温蒸
气电磁阀2L500-50 UW-35T 常开
UW-40T常开 UW-50T常开 最高温但到200度
可能发生的故障及其排除方法:
| 故 障 | 原 因 | 排除方法 |
| 接通电源 电磁阀打不开 | 电源电压太低 线圈烧毁 介质压力过低 | 调整电压至使用范围内 更换线圈 增大管道介质压力 |
| 关闭电源 阀关不住或关闭不佳 | 介质压力过高 膜片损坏或有异物卡住 膜片上方塔簧偏斜 | 减小管道介质压力 更换新膜片清除异物 重新定位安装 |
| 型号 | US-10 | US-15 | US-20 | US-25 | US-35 | US-40 | US-50 |
| 接口口径 | G3/8” | G1/2” | G3/4” | G1” | G11/4” | G11/2” | G2” |
| 工作介质 | 空气、水、蒸气 | ||||||
| 流量孔径 | 10mm | 15mm | 20mm | 25mm | 35mm | 40mm | 50mm |
| 动作方式 | 先导式 | ||||||
| 型式 | 常闭式 | ||||||
| 使用压力 | 0.1~0.8Mpa 1~8Bar | ||||||
| 最大耐压力 | 10Bar | ||||||
| 工作温度范围 | -5~+80℃ 21~176F | ||||||
| 使用电压范围 | ±10% | ||||||
| 本体材质 | 黄铜 | ||||||
| CV值 | 4.8 | 12 | 20 | 48 | |||
| 油封材质 | 聚四氟乙烯PTFE、NBR | ||||||
