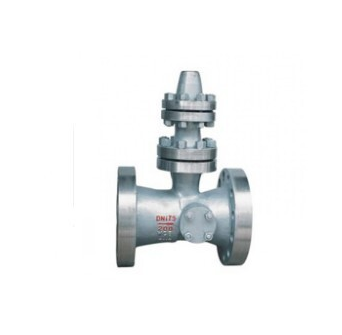

结构和作用原理：
1、本止回阀有阀体、阀瓣、摇臂、阀杆、密封机构与发条弹簧调节机构组成。
2、本止回阀在开启时，应给水泵流量与杨程的作用，打开止回阀阀瓣、使介质流经阀门进入管道。
3、若介质与规定方向相反流动时，阀瓣则因本身和外部弹簧力的作用力，以及阀瓣受介质的反向力和弹簧的回弹力从而使阀瓣紧压在阀体密封面上，起到关闭的作
用。
4、调节弹簧机构、可调节止回阀密封紧力改善止回阀的开启条件。密封紧力调节方法、顺转为增加密封力逆转为减低密封力、逆转时将小拉手拉紧，方可逆转。
注：出厂时阀门密封紧力已经调正，不便多调，如调节不当，过紧为损坏发条弹簧，过松为产生泄漏。
空排止回阀主要零件材料
|
零件名称 |
材料 |
|
阀体、连接法兰、排气法兰、法兰盖 |
碳素铸钢 |
|
导向轴、拔叉、轴套、滑块、排放套、排气盘 |
不锈钢 |
|
阀瓣、阀瓣体、阀瓣轴、连接叉 |
优质碳素钢 |
|
衬套 |
铸铝青铜 |
|
螺栓、螺母 |
优质碳素钢 |
空排止回阀主要连接尺寸
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
Z-d |
f |
f2 |
H |
重量(kg) |
|
100 |
430 |
360 |
292 |
245 |
138 |
66 |
8-41 |
3 |
6 |
630 |
285 |
|
150 |
550 |
440 |
360 |
305 |
190 |
82 |
12-Ф48 |
3 |
6 |
650 |
510 |
|
175 |
610 |
475 |
3944 |
340 |
214 |
84 |
12-Ф48 |
3 |
6 |
685 |
700 |
|
225 |
900 |
580 |
483 |
418 |
268 |
100 |
12-Ф58 |
3 |
6 |
765 |
1105 |
|
250 |
900 |
670 |
572 |
508 |
319 |
110 |
16-Ф58 |
3 |
6 |
780 |
1330 |
空排止回阀动作原理如下：
打开出口阀，给水泵启动，给水达到一定的压力后，阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀
片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵最小流量。当停泵时，
阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。
用途:
空排止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵.该阀配合水泵最小流量自动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行.当空排止回阀开启时,再循环旁路阀就自动关闭.
作用原理及结构特点
打开出口阀，给水泵启动，给水达到一定的压力后，空排止回阀的阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵最小流量。当停泵时，阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。
1,作用原理:打开出口阀,给水泵启动,给水达到一定的压力后,阀瓣在给水压力的作用下升一定的高度,推离阀座,给水即流出.同时由于阀瓣的上升,带动连杆转动,拨动排空口阀片,使再循环的刀片式活门向下移动,关闭排空口,当给水流量减少时,阀瓣下落,推动连杆拨开排空阀片,开启再循环门维持水泵最小的允许流量,当停泵时,阀瓣自动下落,关闭阀口通道,防止高压水锤给水系统的破坏.
2,结构特点:
A,该阀配合再循环旁路阀工作,维持系统的安全运行.
B,主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路阀关闭.
C,阀瓣密封采用不锈钢堆焊而成,耐磨,抗擦伤性强,密封可靠.
D,阀门应垂直安装
