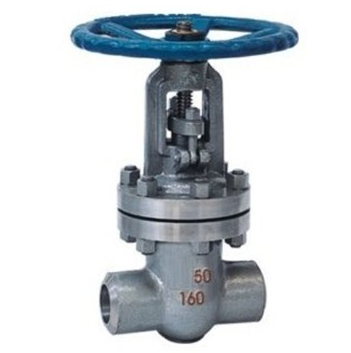

中法兰电站闸阀【产品说明】
中法兰电站闸阀适用于工作压力 1.6~20.0MPa，工作温度 -29℃~570℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
中法兰电站闸阀【产品性能参数】型号PN工作压力 / MPa适用温度 / ℃适用介质Z61H、Z61Y、Z61W 型 PN16~PN200 钢制楔式闸阀主要性能参数
| 50 | 250 | 195 | 680 | 300 | 48 |
| 65 | 280 | 220 | 720 | 300 | 68 |
| 80 | 310 | 230 | 870 | 350 | 92 |
| 100 | 350 | 265 | 885 | 400 | 133 |
| 125 | 400 | 310 | 1020 | 450 | 216 |
| 150 | 450 | 350 | 1110 | 500 | 275 |
| 200 | 550 | 430 | 1225 | 500 | 360 |
| 250 | 650 | 500 | 1257 | 550 | 700 |
【产品外形及结构尺寸】
DNLDHW重量 / kg
| 65 | 340 | 245 | 820 | 350 | 110 |
| 80 | 390 | 260 | 850 | 350 | 145 |
| 100 | 450 | 300 | 980 | 400 | 192 |
| 125 | 525 | 355 | 1050 | 450 | 307 |
闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
执入标准Administer standard
● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
中法兰电站闸阀【产品零部件材料】型号材料阀体、阀盖、闸板阀杆密封面填料Z61H、Z61Y、Z61W 型 PN16~PN200 钢制楔式闸阀零部件材料
| Z61H-16C、25 | 碳素钢 | 铬不锈钢 | 堆焊铁基合金 | 石棉石墨或柔性石墨 |
| Z61Y-16C、25 | 堆焊硬质合金 | |||
| Z61W-16P、25P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 本体材料 | 石棉石墨或柔性石墨 |
| Z61Y-16P、25P | 堆焊硬质合金 | |||
| Z61W-16R、25R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 本体材料 | |
| Z61Y-16R、25R | 堆焊硬质合金 | |||
| Z61Y-16I、25I | 铬钼合金钢 | 铬钼合金钢 | 堆焊硬质合金 | |
| Z61Y-16V、25V | 铬钼钒钢 | 铬钼钒钢 | 堆焊硬质合金 | 柔性石墨 |
| Z61H-40~200 | 碳钢 | 铬不锈钢 | 碳钢+Cr13或硬质合金 | 柔性石墨 |
| Z61H-40I~200I | 铬钼钢 | 合金钢 | 合金钢+硬质合金 | 柔性石墨 |
| Z61H-40P~200P | 铬镍钛钢 | 不锈钢 | 不锈钢或不锈钢+硬质合金 | 柔性石墨 |
| Z61H-40R~200R | 铬镍钼钛钢 | 不锈钢 | 不锈钢或不锈钢+硬质合金 | 柔性石墨 |
订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、
压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，
我们的工程师专家会专心为您审核与分析。
