| 标准 | 国标 |
| 材质 | 铝合金 |
| 工作温度 | 常温 |
| 流动方向 | 双向 |
| 驱动方式 | 气动 |
| 形态 | 自力式 |
| 用途 | 调节,调压 |
| 品牌 | 申耐泵阀 |
| 型号 | NBKVHM |
| 加工定制 | 是 |

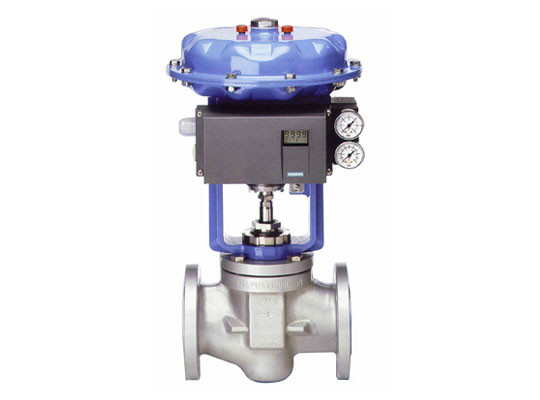

产品特点NBKVHM精小型气动薄膜套筒调节阀为老一代ZMAM型的改进型产品。具有稳定性好、通用性强、易维修等优点。单密封型适用于泄漏要求较严，压差不大的干净介质场合，改进后，可当切断阀使用；双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。2、阀芯导向面大，可改善由涡流和冲击引起的振荡。3、比普通的单、双座调节阀噪声降低10dB左右。4、结构简单，装拆维修方便，并具有如下优点：?①采用平衡式结构,阀前后介质压差对阀瓣产生的不平衡力非常小,相同工况下同类型阀门所需要的执行机构推力小,所以其阀杆直径比单座非平衡阀设计或选择更小。?②阀杆与填料之间的摩擦力比较小,减小了阀门动作的阻力,且阀杆和填料的磨损也小,使用寿命增加。另外,较小直径的阀杆在中高温时热胀冷缩变化量小,避免了在中高温时阀杆与填料之间摩擦力增大或互相抱卡塞住的情况发生。?③由于新型套筒阀是平衡式结构,与非平衡式的直通单座阀比较,所配置的执行机构可以比较小,但却可以克服比直通单座调节阀高的介质压差。例如,DN200/DN250/DN300的新型套筒调节阀可配置气缸式执行机构,可适应更大范围的工作压差**大阀座直径时,允许工作压差是相同配置直通单座调节阀的2倍左右,也可配置薄膜式执行机构和防爆电动执行机构。?④新型套筒调节阀采用自对中无螺纹卡入式阀座结构和模块化设计,阀门拆装方便,并能达到Ⅳ级以上泄漏量标准。?⑤在150℃以下时,金属硬密封可以达到Ⅳ级以上泄漏量标准,聚四氟乙烯软密封可以达到Ⅵ级泄漏量标准。DN200/DN250/DN300的新型套筒调节阀使用寿命高于直通单座调节阀。技术参数阀体部分阀体型式：铸造球型阀公称通径：DN25、32、40、50、65、80、100、200、250、300、350、400、450公称压力：PN1.6、2.5、4.0、6.4、10MpaANSI150、300、600LbJIS10K、20K、30K连接方式：法兰：FF、RF、RTJ、等焊接：SW、BW法兰距：符合IEC534阀盖形式：标准型、加长型（散热、低温、波纹管密封）填料：V型聚四氟乙烯、柔性石墨填料等密封垫：金属夹石墨密封垫执行机构：气动：薄膜多弹簧执行机构气开式、气关式、双作用气缸式执行机构电动：普通型381LPSL、防爆型381L系列定位器：电气阀门定位器、智能型数字定位器附件：电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等阀内部件阀芯型式：单座套筒阀芯、双座套筒型阀芯流量特性：等百分比、线性、快开内件材质：标准材质组合及使用温度、压力范围请参阅附录阀体材质：WCB、WC9、CF8、CF8M等阀盖材质：WCB、WC9、CF8、CF8M阀芯材质：304、304+STL/PTFE、316、316+STL/PTFE填料材质：“V”型PTFE、柔性石墨、波纹管外形尺寸公称通径 L(mm) H(mm) H1(mm) A(mm) 重量(kg)PN1.6MPa PN4.0MPa PN6.4MPa 普通型 散热片型25 184 197 210 410 560 72 285 3440 222 235 251 455 620 87 4550 254 267 286 457 627 92 5265 276 292 311 610 790 105 360 9580 298 317 337 622 807 110 110100 352 368 394 640 850 127 138150 451 473 508 870 1130 174 470 244200 600 600 650 890 1150 209 317250 720 760 800 1210 1490 300 620 495300 820 850 870 1230 1510 350 715
