首页 > 供应产品 > 供应上海耐博专业生产电动调节阀厂家 调节阀厂家
 供应上海耐博专业生产电动调节阀厂家 调节阀厂家
| 标准 | 来电咨询 | | 材质 | 不锈钢 碳钢 | | 工作温度 | 高温 常温 低温 | | 连接形式 | 法兰 内螺纹 | | 流动方向 | 来电咨询 | | 密封形式 | 来电咨询 | | 驱动方式 | 来电咨询 | | 适用介质 | 氨气,蒸汽,油品,液化气,氧气,水,弱酸碱介质,氢气,空气,各种高腐蚀化学介质,氮气 | | 形态 | 来电咨询 | | 用途 | 仪表,温控,流量控制,进水,节流,减压阀,风量调节,调压,调节 | | 零部件及配件 | 来电咨询 | | 压力环境 | 高压 常压 低压 | | 类型(通道位置) | 来电咨询 | | 品牌 | 申耐 | | 型号 | NBKVRJP(M) | | 加工定制 | 是 | | 特点 | |

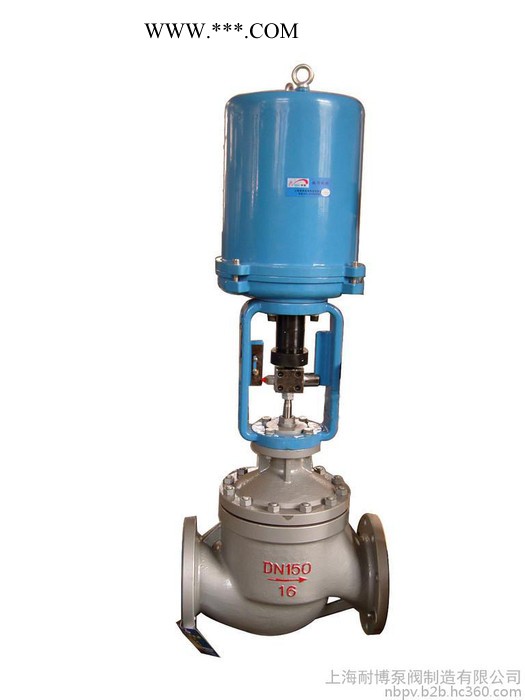

KVRJP/M型防爆电动调节阀 【概述】
KVRJP/M系列顶部导向型控制阀，适用于过程控制技术方面的大多数应用场合，特别适用于在具有某种要求的工作下应用，由于其调节范围宽，可选择不同曲面的阀芯，及其在关断状态下的高度密封性。当配上气动或电动执行机构时，KVRJP/M系列阀可实现高分辨的比例控制。其它各种附件，如气动或电动定位器，电/气转换器、限位开关，阀位传送器等，可在几乎所有各种过程技术控制回路中加以配合使用。
【技术数据】
压力等级：0.6~6.4Mpa
口径范围:DN20~300
连接方式:法兰式按GB9115.7-88;GB9115.9-88;
GB9115.19-88;JB79-59
流量特性:等百分比特性,直线特性和快开特性
泄漏等级:符合GB/T4213-92 IV级规定,软阀座:V级
基本误差:气动(带定位器)±1％;电动±1.0％
回 差:气动(带定位器)≤1％;电动≤1％
死 区: 气动(带定位器)≤0.4％;电动≤1％
可调范围:50:1
温度范围:常温型:-20~200℃;
延长型:-60~20℃;+200~450℃
注:低温型和波管密封型、保温夹套型等特殊要求的调节阀,订货时请说明.
【主要零件材料】
阀体、阀盖:HT200、ZG251、ZG1Cr18Ni9Ti; ZG1Cr18Ni12Mo2Ti
阀内件:2Cr18Ni9Ti(需要特殊材料或硬化处理与厂方商洽)
填料:聚四氟乙稀、柔性石墨
垫片:橡胶石棉板、1Cr18Ni9Ti不锈钢石棉缠绕垫片
【执行机构】根据工况和用户的需求,可配置德国PSL、日本工装3810L和国产ZAZ等系列一体化电动执行机构;或FOXBORO的PA、PBS和国产ZH等系列气动薄膜执行机构.详细说明见各执行机构说明书.控制信号可选4-20mA电流信呈或1~5V电压信号(订货时请说明). | | |  ?性能参数 | | 注:1、气动时气源压力0.14Mpa,弹簧范围20~100Kpa
2、本表以标准规格执行机构为计算基础.如**大工作压差超出表列范围,可向厂方提出,采取适当的解决方法.(如加阀门定位器,压力继动器等).
3、本表以阀门关闭位置为计算基础.因此其他位置会有更大的允许压差.
4、允许压差,选用调节阀除考虑其他条件外,还应注意到从推力角度出发,调节阀能否正常动作的问题,用特性数据表达,**是允许是否大于**大的工作压差.
【理想的固有流量数据表】
 【许用介质压力与工作温度的关系】
根据工艺介质的**大工作压力来选定调节阀的公称压力时,必须对应介质工作温度的条件.因为公称压力是一定的基准温度下依据强条件定出的.一旦工作温度超过了基准温度,允许的**大压力必定低于公称压力.这一点应该足够注意. 具体的两者关系见下表所列
 【KVRJP型调节阀外形尺寸及重量表】
  【KVRJP系列调节阀配用执行机构后高度及重量】

【KVRJM系列套筒阀外型尺寸及重量】
  |
|
