ZXM型气动薄膜套筒调节阀
ZXM型新系列气动薄膜套筒调节阀是一种压力平衡式调节阀。配用多弹簧执行机构，总体机构紧凑、重量轻、稳定性好。流动通道呈~流线型、压降损失小，允许压差小、噪音小、流通能力大。广泛应用于控制气体、液体、蒸汽等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大，压差大，泄漏量要求不高的场合。
本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型、低温型、低温型等多个品种。
特点：
1、采用平稳式阀芯结构，轴向不平稳力小，允许压差大，稳定性好。
2、套筒互换性强，拆装方便，容易维修。
3、全金属阀芯结构适合多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4、阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50：1。
5、执行机构采用多弹簧结构，高度减少30%，重量减轻30%。

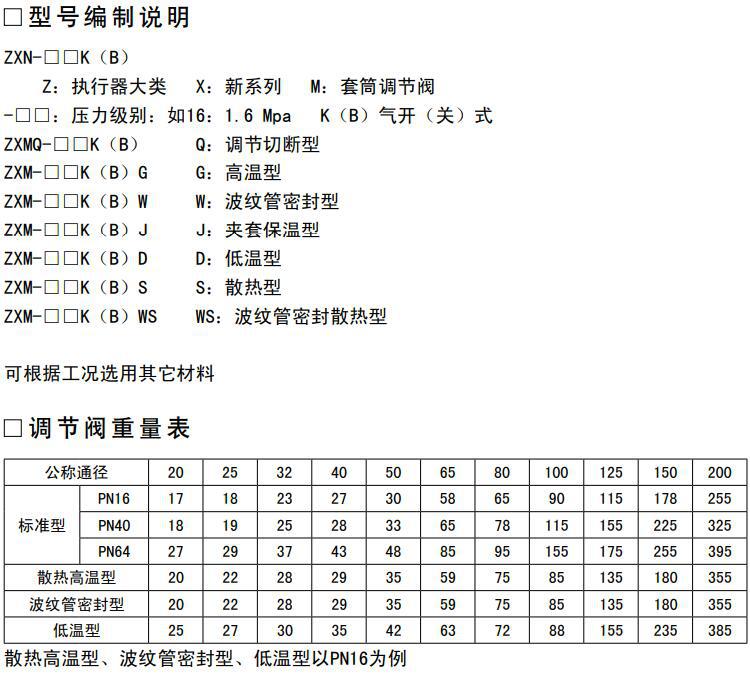

6、ZXM-口口W型波纹管密封型调节阀，对移动的阀杆形成了密封，堵绝流体外漏。
7、ZXM-口口J型调节阀带有保温夹套，用于液体冷却后易结晶、凝固造成堵塞的场合。
8、ZXM-口口D低温型号；用于低温及深冷场合。
9、ZXM-口口G高温型（450~560）。
10、ZXM-口口S散热型（-60~450）。
本公司产品一般可与国产ZHAM、ZHBN、ZMAM、ZMBM、ZJHM、VM等多种气动薄膜套筒调节阀等效。

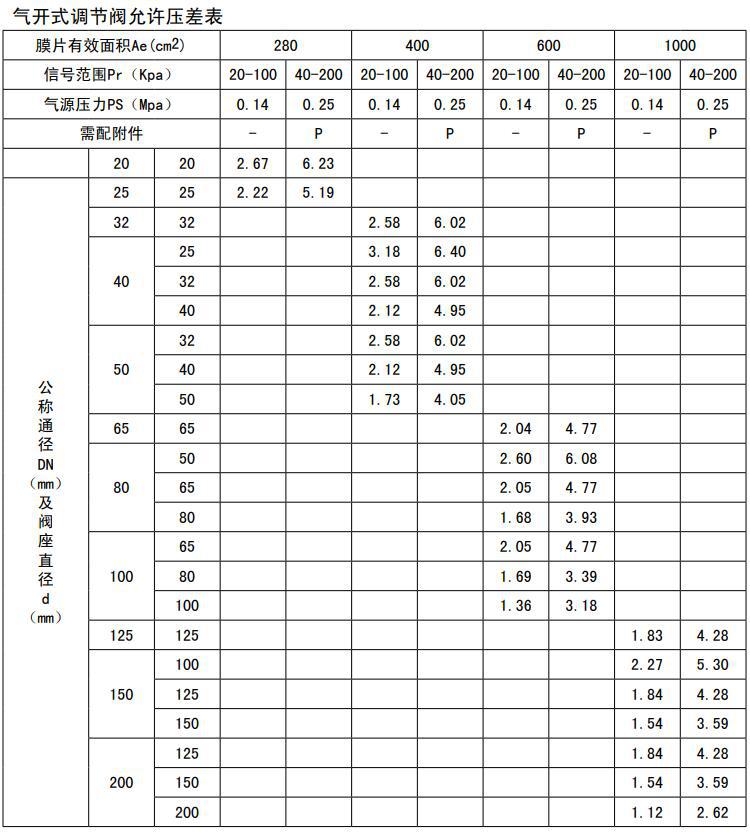

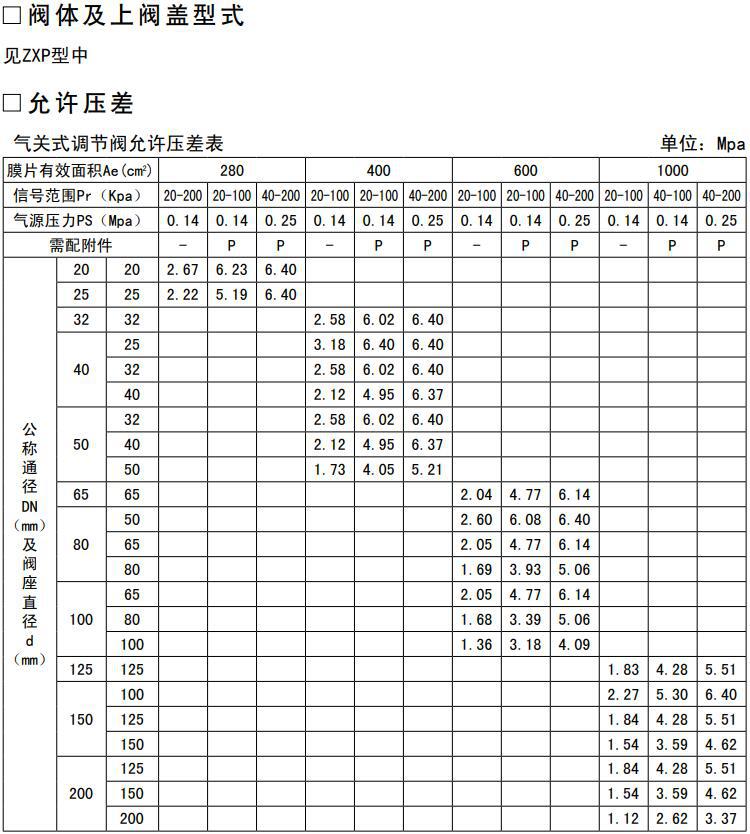

1、P：阀门定位器
2、对于ZXMW型套筒波纹管密封调节阀，大允许压差为1.0 Mpa，表中数据若数值小于 1.0 Mpa则不变，若数据大于1.0Mpa，则取值1.0 MPa。
3、允许压差仅仅指按标准执行机构配置的数值，可根据具体工况条件另配执行机构来满足使用要求。
4、选用80-240Kpa弹簧其允许压差与40-200Kpa弹簧允许压差的2倍，由以上数据可知，气开式调节阀尽量使用40-200Kpa弹簧范围或80-240Kpa弹簧范围。
5、以上数据是根据阀关闭时，阀后压力P2=0时的计算值，在调节时允许压差更大。
