| 系列 | QH大流量高扬程耐腐蚀不锈钢潜水泵 |
|---|---|
| 工作温度 | 低温，常温，高温 |
| 进出口径 | 250mm |
| 功率 | 63-410kwW |
| 叶轮数目 | 多级，单级 |
| 驱动方式 | 电动 |
| 材质 | 双相钢，不锈钢 |
| 额定功率 | 45-410KW |
| 类别 | 热水潜水泵 |
| 流量 | 300-450m3/h |
| 排出口径 | 100mm |
| 驱动形式 | 电动 |
| 吸入口径 | 100mm |
| 性能 | 耐腐蚀,变频,无泄露,耐磨,防爆,自动,不阻塞,卫生 |
| 扬程 | 10-400米 |
| 叶轮数量 | 单级 |
| 原理 | 离心泵 |
| 转速 | 2950/1450rpm |
| 安装形式 | 立式 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 津奥特 |
| 型号 | 350QH |
| 加工定制 | 是 |

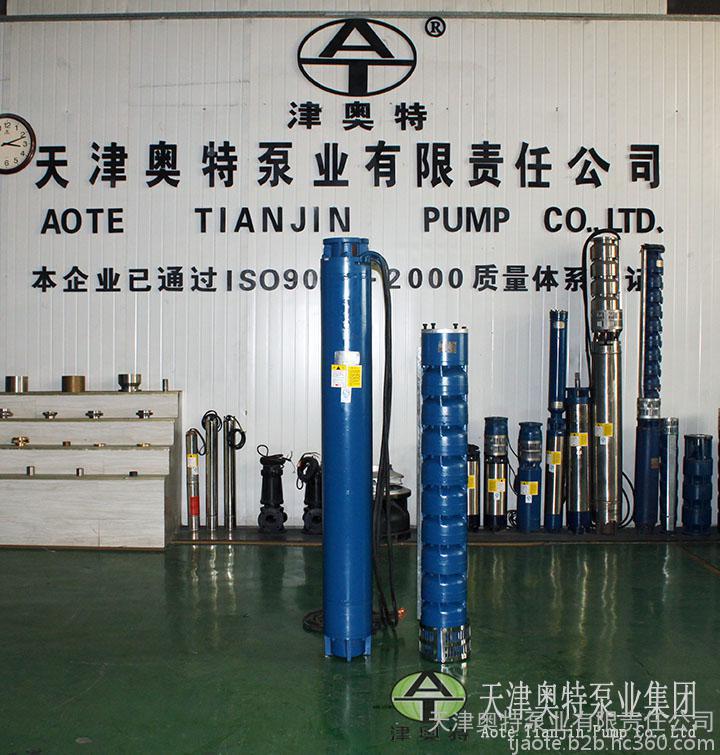

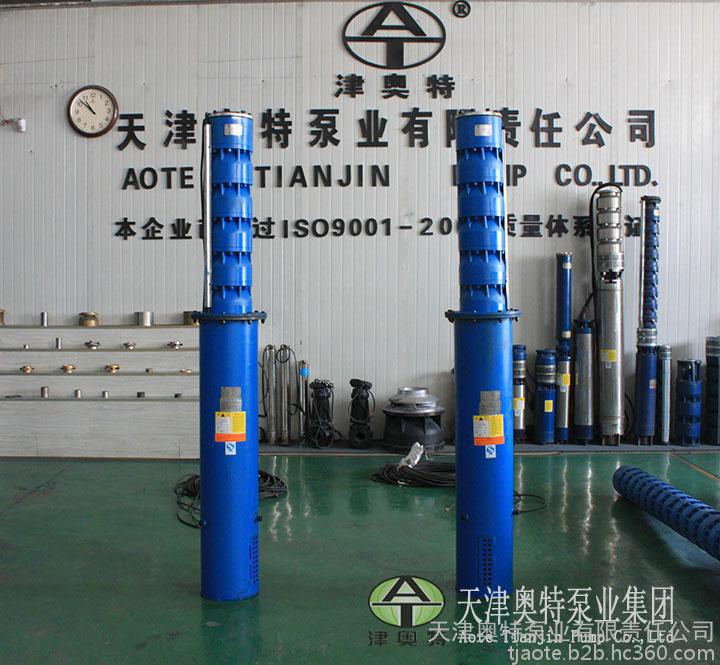

天津奥特泵业有限责任公司生产的QJ井用潜水泵_QJ深井潜水泵，整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。电机设计使用时间长达15年，欢迎新老客户前来选购。（产品销售服务电话15620568661张经理，座机022-60956006，传真022-83972202，邮箱151622343@qq.com）
根据我们统计95%的潜水泵损坏，都是由于选型不合格造成的，我们有专业的技术业务人员，为您提供产品选型服务
根据井筒直径、水温、PH值、涌水量、动水位等选择合适的型号
1． 涌水量（单位m3/h）单位时间内井下涌出的水量。
2． 静水位（单位m）开机抽水前井口至水面的距离。
3． 动水位（单位m）开机抽水时，井内水位随着抽水时间下降。在水泵出水量相对稳定，水面降至某一深度便稳定下来时，水面到地面的距离。
4． 井径（单位mm），分150、200、250、300、350、400、500、600、700、800、900多种规格。
5． 扬程（单位m）=动水位至水头垂直距离+管路损失。
QJ型潜水深井泵型号意义
250QJ50-156/12
250--适用的小井径
QJ--井用潜水泵
50--流量（m3/h）
156--扬程（m）
12--叶轮级数
相关配套产品：
潜水电泵、各种输水管路、高中低压开关柜、变频启动控制柜、自耦减压启动柜、带液位控制的水泵用控制柜、数字液位显示仪以及RTU远程测控系统、普通潜水用电缆、耐高温潜水用电缆，尼龙电缆绑扎带、用防水胶布（随机配带）、以及井盖（俗称泵座）、提/下井用的卡板、高强度螺丝、橡胶垫片、各种调节流量的节流阀门、管路逆止阀等等。
津奥特牌潜水泵使用条件：
1、电源频率为50Hz，60Hz额定电压为380v或660v,1140v(允差+ -5%)的三相交流电源
2、固体物含量(按质量计)不大于0．01％。
3、被抽送液体的酸碱度PH值为6.5-8.5。
4、输送介质温度不超过40℃。
津奥特潜水泵产品执行标准：
1 GB/T2816-2002《井用潜水泵》。
2 GB/T12785-2002《潜水电泵 试验方法》。
3 本公司Q/TAT4609-2006 《Q（H）系列潜（海）水泵》标准。
公司通过了ISO9001：2008质量管理体系，ISO10012：2003计量检测体系、标准化管理体系、CE认证等多项认证。
QJ型潜水深井泵注意事项
1．QJ潜水泵下井前应检查,各部螺丝有无松动,电缆有无破口,电机是否漏水,电机轴,水泵轴转动是否灵活无阻；
2．下井前检查电机电阻应在1 50兆欧以上；
3．电机注水要认真防止假满,切忌未灌满清水即开始运行；
4．保护开关和启动设备应按规定配齐；
5．电机运转2500小时应进行一次大修,l500小时应进行小检修；
6．电泵停机存放时应把电机内存水放完；
7．严禁不懂装懂野蛮拆装,修理应在本厂或定点修理厂进行；
8．禁止频繁“开",“停"；
9．安装电泵时谨防异物掉入井内；
10、QJ系列潜水电机内必须注满洁净的清水后方可运行，在冬季停用存放时应排净机内充水，防止冻裂。
11、定期检查机组绝缘电阻，不得低于0.5 MΩ。
津奥特牌QJ_深井（井用）潜水泵性能参数
流量范围 10~200m3/h
扬程范围 10-600m
介质温度 4℃ < T < 20℃
环境温度 不超过40℃
工作压力 6MPa
电机数据
功率范围 3-300KW
电压范围 380V（660V）±5%
频率范围 50HZ或60HZ±1%
环境温度 不超过40℃
电机极数 2极或4极
材质应用
泵壳材质 HT200灰铁、QT500球铁、铸钢等
叶轮材质 HT200灰铁、QT500球铁、铸钢、不锈钢钢、锡青铜等
轴套材质 橡胶、四氟、铜质合金、硬质合金等
泵轴 45#钢、2Cr13、3Cr13、蒙乃尔、双相钢等
密封材质 油封、机械密封、特殊密封形式等

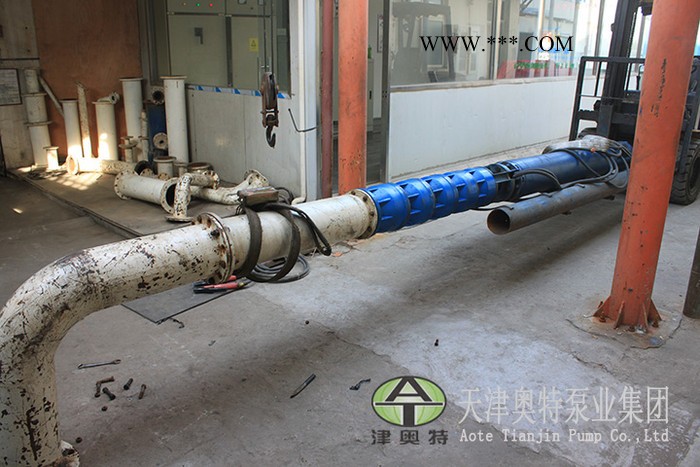

津奥特牌QJ井用/深井潜水泵结构
1、QJ型高扬程潜水泵由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水
湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和
自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。扬程可达1700米。
2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套
耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠
2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
7、高扬程潜水泵电机上端有一个注水孔，有一个放气孔，下部有一个放水孔，在安装前，需将清水由注水孔处灌满。
8、高扬程潜水泵电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。
