| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电动 |
| 形态 | 柱塞式 |
| 用途 | 调节,流量控制 |
| 品牌 | 工奥 |
| 型号 | ZDSP/N |
详细介绍

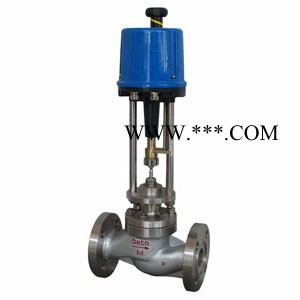

ZDSP(N)电动单(双)座调节阀
ZDSP(N)电动单(双)座调节阀配用德国进口PS系列等直行程电动执行机构，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，具有体积小，重量轻、连线简单、泄漏量少的优点，但抗不平衡力较小，故阀门前后的工作压差不宜过高。它们能广泛应用于电力、冶金、石油、化工、轻工环保等行业的工业过程自动控制系统中。我厂在原有气动角形阀的基础上开发的一种新颖产品。产品广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。ZDSP(N)电动单(双)座调节阀由于采用合理的阀芯和阀座接触面角度，所以该阀在关闭状态下没有泄漏现象；制造均流罩和阀芯的材料采用了优质不锈钢材料，即使在两相流动和节流状态下运行，汽蚀速度也是相当缓慢，这样就延长了阀门的使用寿命，噪声也很小。阀门设计均采用装拆简便的结构，当内部零件损坏，只要拆下阀盖螺帽，即可依次取出各个零件，随意调换任何零件，检修非常方便。
| 形式：直通铸造阀 公称通径：20－300mm 公称压力：PN1.6 4.0 6.4MPa 连接形式：法兰式按JB78－59 JB79－59 材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |  |
二、ZDSP(N)电动单(双)座调节阀上阀盖
| 常 温 型：-20℃－+200℃ 散 热 型：-40℃－+450℃ 压盖形式：螺栓压紧式 填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管 |   |
四、ZDSP(N)电动单(双)座调节阀安装尺寸和重量（ZDSP） | 公称通径DN（mm） | L(mm) | H1mm | H(mm) | Rmm | 重量(kg) | |||||
| PN(PMa) | 常温 | 中温 | 1.6MPa | 4.0 6.4Mpa | ||||||
| 1.6 | 4.0 | 6.4 | 常温 | 中温 | ||||||
| G3/4 | 120 | 32 | 633 | 720 | 176 | 8 | 9 | 11 | ||
| 20 | 180 | 185 | 190 | 95 | 710 | 861 | 176 | 10 | 14 | 17 |
| 25 | 185 | 190 | 205 | 112 | 736 | 887 | 176 | 12 | 16 | 19 |
| 32 | 200 | 210 | 220 | 118 | 748 | 899 | 176 | 14 | 26 | 30 |
| 40 | 220 | 230 | 240 | 129 | 780 | 922 | 176 | 20 | 30 | 34 |
| 50 | 250 | 255 | 265 | 144 | 801 | 952 | 176 | 20 | 30 | 34 |
| 65 | 275 | 285 | 295 | 178 | 910 | 1061 | 176 | 49 | 54 | 64 |
| 80 | 305 | 310 | 325 | 191 | 926 | 1077 | 176 | 49 | 54 | 64 |
| 100 | 350 | 355 | 370 | 195 | 934 | 1085 | 176 | 62 | 72 | 83 |
| 125 | 410 | 425 | 440 | 245 | 1117 | 1332 | 176 | 83 | 96 | 110 |
| 150 | 450 | 460 | 475 | 255 | 1133 | 1348 | 225 | 116 | 134 | 154 |
| 200 | 550 | 560 | 570 | 290 | 1216 | 1431 | 225 | 171 | 204 | 234 |
| 250 | 670 | 740 | 750 | |||||||
| 300 | 770 | 805 | 820 | |||||||
五、ZDSP(N)电动单(双)座调节阀安装尺寸和重量（ZDSN）
| 公称通径DN（mm） | L(mm) | H1mm | H(mm) | Rmm | 重量(kg) | |||||
| PN(MPa) | 常温 | 常温 | 1.6MPa | 4.0 6.4Mpa | ||||||
| 1.6 | 4.0 | 6.4 | 常温 | 中温 | ||||||
| 25 | 185 | 190 | 205 | 117 | 746 | 897 | 176 | 14 | 18 | 21 |
| 32 | 200 | 210 | 220 | 120 | 752 | 903 | 176 | 16 | 19 | 22 |
| 40 | 220 | 230 | 240 | 139 | 791 | 942 | 176 | 18 | 28 | 32 |
| 50 | 250 | 255 | 265 | 144 | 801 | 952 | 176 | 22 | 32 | 36 |
| 65 | 275 | 285 | 295 | 188 | 930 | 1081 | 176 | 53 | 57 | 65 |
| 80 | 305 | 310 | 325 | 208 | 960 | 1111 | 176 | 62 | 67 | 77 |
| 100 | 350 | 355 | 370 | 220 | 984 | 1135 | 176 | 86 | 97 | 108 |
| 125 | 410 | 425 | 440 | 270 | 1167 | 1382 | 225 | 98 | 118 | 135 |
| 150 | 450 | 460 | 475 | 280 | 1187 | 1402 | 225 | 160 | 178 | 198 |
| 200 | 550 | 560 | 570 | 320 | 1271 | 1486 | 225 | 294 | 328 | 358 |
| 250 | 670 | 740 | 750 | 440 | 1510 | 1725 | 225 | |||
| 300 | 770 | 805 | 820 | 502 | 1634 | 1849 | 225 | |||
六、ZDSP(N)电动单(双)座调节阀型号编制说明
| Z | D | S | P | 40 | P | G |
| 自控阀门 | 执行机构类型： | 位移特征： | 阀门结构： | 公称压力： | 阀体材质： | 温度类型： |
| D：表示PS系列 | S：表示直行程 | P：表示单座 | 16：表示1.6MP | C：表示碳钢 | G：表示中温型 常温省略 | |
| R：表示3810系列 | N：表示双座 | 40：表示4.0MP | P：表示不锈钢铸铁省略 | |||
| H：表示DKZ系列 | 64：表示6.4MP | |||||
| C：表示ZAZ系列 |
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号 10.其它特殊要求
