| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-300mm |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 形态 | 自力式 |
| 用途 | 疏水 |
| 压力环境 | 常压 |
| 品牌 | 工奥 |
| 型号 | Y型气动疏水阀 |
| 通道位置 | 直通式 |

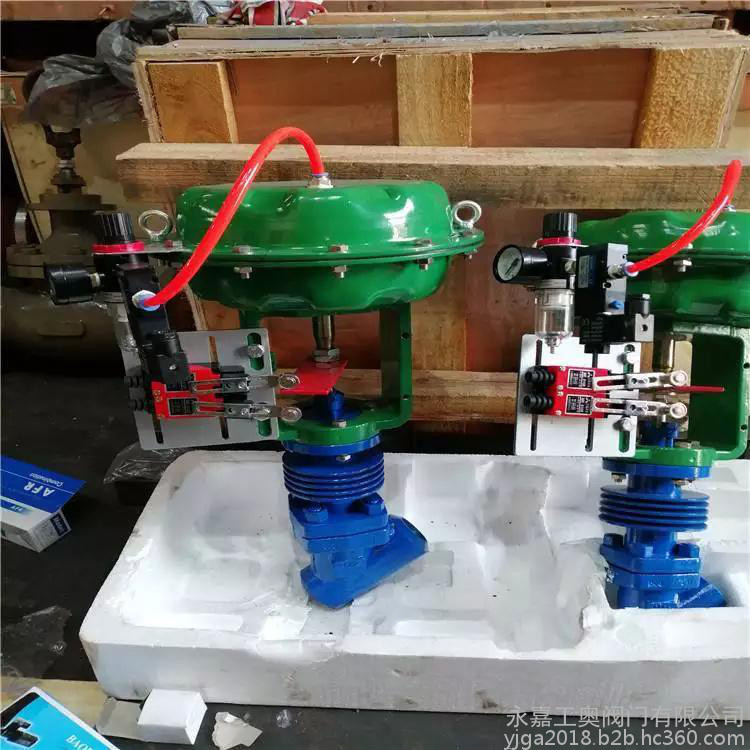

产品概述：
气动Y型疏水阀适用于火电站系统中（火电站系统中主蒸汽系统疏水），作为接通或截断介质使用。气动Y型疏水阀上部由阀盖和填料箱组成，便于拆装以及在原地维修。倾斜阀杆的构造和的流道形状设计使介质近于直线的方式，阀门具有的Cv值，产生比其它形式阀门低的压降。阀门本体上以工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构紧凑。锥形密封面设计使较小的轴向力就可密封，能提供好的密封。采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成在阀体中腔导向的活塞式阀瓣，可以消除因受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将的流体以接近直线的方式通过，消除侧面冲击引起的反应。这些特点使该阀门适用于电站蒸汽快速“排放”和“疏水”系统。阀瓣密封面堆焊硬质合金，该合金具有的机械特性，耐磨损，耐冲蚀。阀杆填料采用填料，能起到的防漏效果，并且拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配。
结构特点：
①、采用气动装置作为执行机构,对阀门的控制。
②、填料箱采用合理结构设计，符合强度和良好的热学特性。
主要零件材质：
| 零件名称 | 材料 | ||
| 阀体 | 25+Stellite21 | 12Cr1MoV+Stellite21 | 0Cr17Ni12Mo2+Stellite21 |
| 阀瓣 | 25+Stellite21 | 12Cr1MoV+Stellite21 | Stellite21 |
| 阀杆 | 1Cr13 | 25Cr2Mo1V | 0Cr17Ni4Cu4Nb |
| 填料箱 | 25 | 12Cr1MoV | 0Cr17Ni12Mo2 |
| 压板 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
| 填料 | 夹不锈钢丝编织柔性石墨 | 夹不锈钢丝编织柔性石墨 | 夹不锈钢丝编织柔性石墨 |
| 填料垫 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
| 密封垫 | 夹316丝高目柔性石墨 | 夹316丝高目柔性石墨 | 夹316丝高目柔性石墨 |
标准规范：
| 设计制造标准 | JB/T3595、E101、ANSIB16.34 |
| 结构长度标准 | GB/T12221-2005 |
| 对接焊坡口尺寸 | 按ANSIB16.25 |
| 承接焊尺寸 | 按ANSIB16.34 |
| 承插焊口径范围 | 1/2″～2-1/2″ |
| 对接焊口径范围 | 1/2″～4″ |
| 压力温度等级 | GB/T12224-2005 |
| 试验检验标准 | JB/T3595 |
主要连接尺寸：
| 公称通径 | 300、600、900、 1690LB（相当于P55 100） | 2680LB（相当于P55 170） | ||||||||||
| L | L1 | D | W | H | G(kg) | L | L1 | D | W | H | G(kg) | |
| 1/2〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
| 3/4〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
| 1〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
| 1-1/4〃 | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
| 1-1/2〃 | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
| 2〃 | 208 | 155 | 92 | 363 | 600 | 85 | 272 | 180 | 102 | 363 | 622 | 85 |
| 2-1/2〃 | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
| 3〃 | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
| 4〃 | 325 | 224 | 122 | 406 | 658 | 102 | 325 | 224 | 122 | 406 | 658 | 112 |
