产品概述

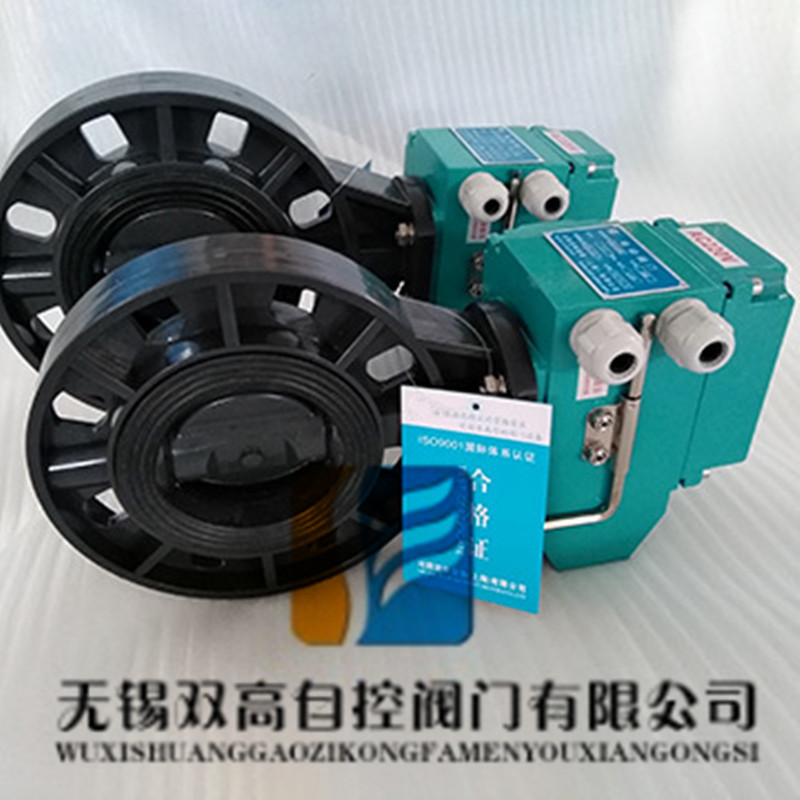

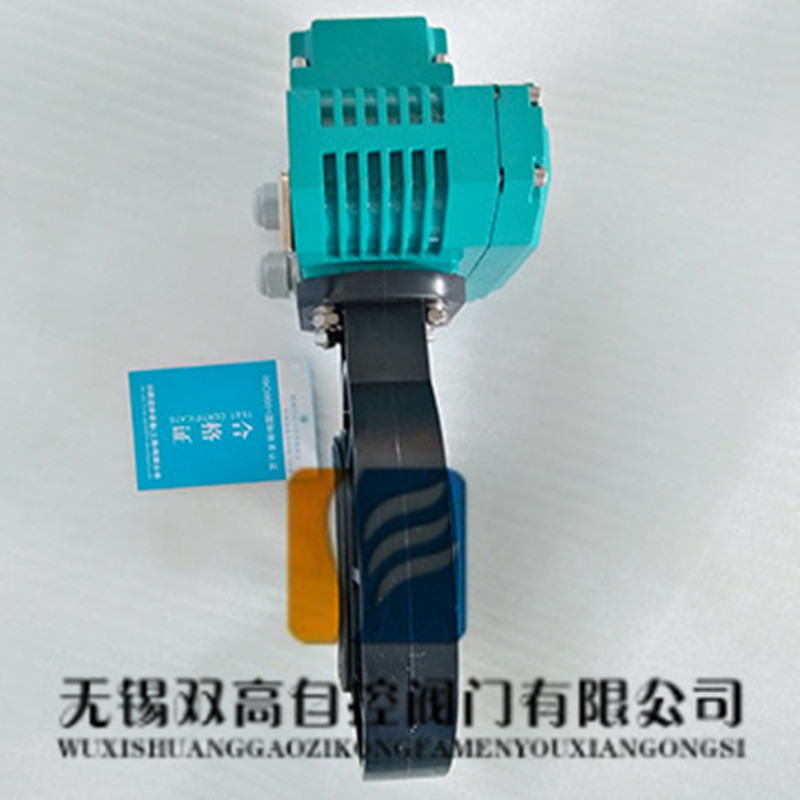

本公司经营的电动塑料蝶阀(亦称PVC电动蝶阀)采用一体式电动执行器于塑料蝶阀组成。
输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。
电动塑料蝶阀(PVC电动蝶阀)重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。 电动塑料蝶阀(PVC电动蝶阀)其主要特点如下：
其主要特点如下：
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、耐腐蚀性强，应用范围广。
4、材质卫生无毒。
5、耐磨损、容易拆卸，维护简单易行。
■ 主要技术参数
● 阀体
阀体形式公称通径公称压力连接形式密封材质适用温度阀体材质阀芯材质适用介质
| 直通式阀体 |
| DN50～300mm |
| PN1.0、1.6MPa |
| 法兰式 对夹式 |
| FPM、EPDM、NBR |
| 0～+60℃ |
| UPVC、CPVC、PP |
| UPVC、CPVC、PP、PTFE |
| PVC兼容的食品工业化学溶剂 |
● 阀内件
阀板形式流量特性
| 蝶形(垂直板式) |
| 线性 |
● 执行机构
执行器型号主要技术参数
| CHR、381R、HQ |
| 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入页面进行查阅。
■ 主要性能规范
公称通径DN公称压力试验压力
| 50～300(mm) | |||
| PN(MPa) | 0.6 | 1.0 | 1.6 |
| 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 |
| 气密封试验 | 0.6 | 0.6 | 0.6 |
■ 主要外形及连接尺寸
通径(mm)英寸″尺寸(mm)长度DD1-ANSID1-JISD1-DINHN-d-ANSIN-d-JSIN-d-DIN
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 240 |
12-25 |
12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 297 | 12-25 | 12-25 | 12-23 |
