| 加工定制 | 是 |
|---|---|
| 材质 | 铸铁 |
| 连接形式 | 法兰 |
| 公称通径 | DN20～200（mm） |
| 密封形式 | 填料和波纹管密封 |
| 压力环境 | 常压 |
| 工作温度 | 低温 |
| 流动方向 | 双向 |
| 形态 | 柱塞式 |
| 零部件及配件 | 阀体 |
| 适用介质 | 蒸汽 |
| 用途 | 调压 |
| 品牌 | 茨中 |
| 型号 | ZMQ、ZSQ型 |
产品说明：

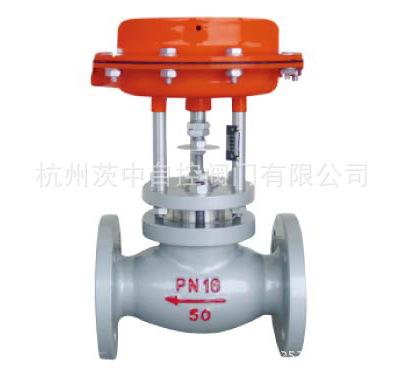

ZMQ型气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。
产品特点：
切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。
阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。
阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
平衡型阀内件，提高了切断阀的许用压差。
波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
活塞式执行机构，操作力大，使用压差大。
零件材料：
阀体、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
阀芯、阀座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
填料：聚四氟乙烯，柔性石墨
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞（软质件）：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti
技术参数：
公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||
额定流量系数（KV） | 单座、双座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||||
套筒 |
| 11 | 20 | 30 | 48 | 75 | 120 | 180 | 300 | 480 | 760 | |||||||
公称通径（MPa） | 1.0 1.6 4.0 6.4 | |||||||||||||||||
额定行程（mm） | 8 | 12 | 20 | 25 | 40 | 50 | ||||||||||||
有效面积（C㎡） | ZMQ型 | 100 | 200 | 400 | 600 | 1000 | ||||||||||||
ZSQ型 | 100 | 125 | 160 | 250 | ||||||||||||||
允许泄漏量 | 硬密封1/h | 一般：10ˉ4×阀额定容量；严密型：单、双座：1.2×10ˉ7,套筒5×10ˉ6×阀客定容量 | ||||||||||||||||
软密封 | VI级 | |||||||||||||||||
允许压差 （MPa） | PZMQ正作用N | 6.4 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 |
| ||||
PZMQ反作用N | 6.4 | 6.4 | 3.88 | 2.47 | 0.91 | 1.77 | 2.03 | 1.32 | 0.83 | 0.80 | 0.92 | 0.52 |
| |||||
P | 6.4 | 6.1 | 3.5 | 2.3 | 3.0 | 1.9 | 1.9 | 1.5 | 0.93 | 0.84 | 0.65 | 0.47 |
| |||||
M | 公称压力 | |||||||||||||||||
ZMQ | 0或250 | |||||||||||||||||
ZQM | 0或400～600 | |||||||||||||||||
1） 本产品性能和指标贯彻GB/T4213-92;
2） 表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3） 表允许值为使用标准缸值，可配用不同的气缸提高允许压差。
连接标准：
法兰标准：铸铁法兰按BG4216-84
铸铁法兰按BG9113-88、JB/T79-94
法半密封面型式：PN10、PN16为凸面；
PN10、PN16为凹凸面、阀体为凹面。
结构长度：BG12221-98。
执行机构气信号接号：内螺纹M10×1。
* 阀体法法及法兰端面距离可以按用户指定的标准制造。如：ANS、IJIS、DIN等标准
