| 加工定制 | 是 |
|---|---|
| 材质 | 铸铁 |
| 连接形式 | 法兰 |
| 公称通径 | DN50（mm） |
| 适用介质 | 水,蒸汽,空气 |
| 压力环境 | 常压 |
| 工作温度 | 高温 |
| 流动方向 | 双向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 阀体 |
| 形态 | 隔膜式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 软密封型 |
| 品牌 | 茨中 |
| 型号 | ZXN型新系列 |
气动薄膜调节阀产品说明：

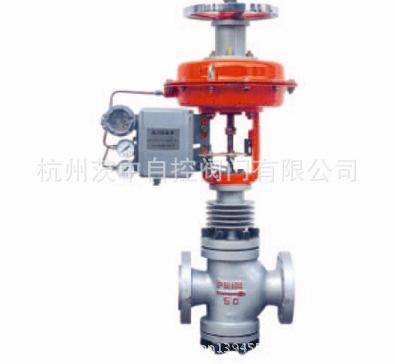

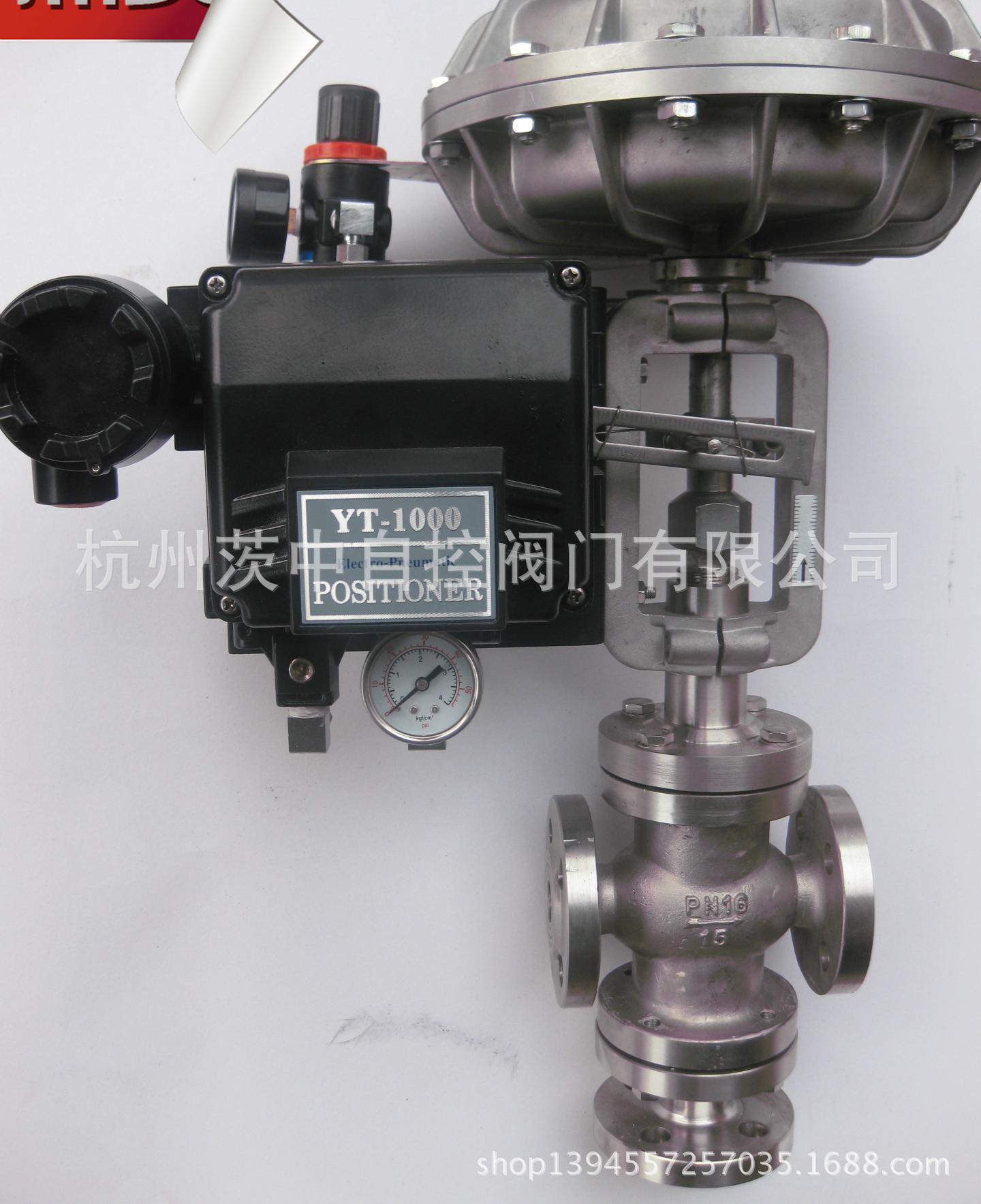

ZXN型新系列气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许压差较大，而允许泄漏量也较大的不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有II级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
气动薄膜调节阀产品特点：
顶底、层双导向双座调节阀，工作时稳定性好。
有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。
阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。
不平衡力小，允许使用压差较大。
执行机构采用多弹簧结构，高度减小30%。重量减轻30%。
可调范围大，固有可调比为50%。
ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。
ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
气动薄膜调节阀零件材料：
阀体、阀盖：HT200，
50ZG芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
填片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物、
弹簧：60SiMn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
软密封阀芯：增强聚四氟乙烯
气动薄膜调节阀技术参数：
本产业性能指标贯彻GB/T4213-92标准 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
气动薄膜调节阀允许压差：
*P:阀门定位器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
气动薄膜调节阀连接标准：
法兰标准：铸铁法兰按JB78-59
铸钢法兰按GB9113-88、JB/T79.1-94
法兰密封面型式：PN10、PN16为凸面；
PN40、PN64为凹凸面、阀体为凹面。
结构长度按GB12221-89标准
薄膜执行机构气信号接口：内螺纹M16×1.5
夹套保温型夹套载热体接口：对焊φ18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造.
如：ANSI、JIS、DIN等标准.准制造.如：ANSI、JIS、JPI等标准
