| 标准 | 国标 |
| 材质 | 铸钢 |
| 产地 | 天津 |
| 工作温度 | 高温 |
| 公称通径 | 15-400 |
| 规格 | CSCV插式先导抗衡阀,CBRV插式减压阀,CRV插式溢流阀,CSCV插式先导抗衡阀,CBRV插式减压阀 |
| 连接形式 | 外螺纹 |
| 流动方向 | 换向 |
| 适用介质 | 油品 |
| 形态 | 旋塞式 |
| 用途 | 换向 |
| 零部件及配件 | 阀体 |
| 压力环境 | 高压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 海荣 |
| 型号 | CSCV |
螺纹插装阀是继管式、板式、叠加式、二通插装式之后的一种新型阀种元件。产品具有体积小、重量轻、不漏油、系统组合可靠性强等显著特点，广泛应用于冶金、机床、轻工机械、锻压机械、通用石化机械等各个工业领域。

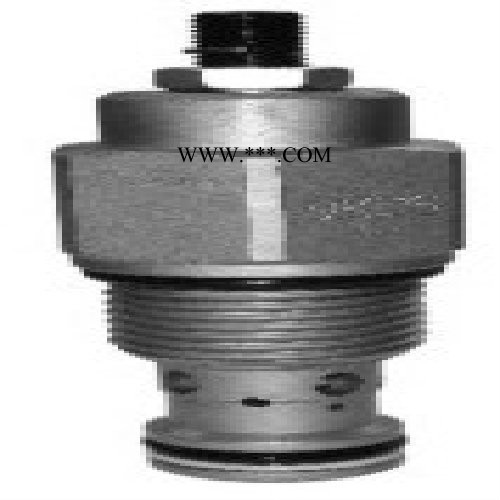

一，插装阀CSCV插式先导抗衡阀
| | 产品名称：CSCV插式先导抗衡阀 | | 产品型号：CSCV | | 产品规格：1 | | 产品单价：电议 |
|
|
特性说明：
此类阀的体积小，反应快速，压力稳定，可方便实现压力顺序动作控
制；
此类阀的最高使用压力31.5MPa；
油液的清洁度为NAS11级，需要25um或更精密的过滤器；
工作油温-17～70℃； |
型号说明：| 系列号 | 最大流量 | 压力范围(Mpa) | 最高压力 | 插孔型式 | CSCV
插式先导抗衡阀 | 30L/min | 10M：0.7～10 | 21M：2.5～21 | 31M：4.5～31.5 | 350kgf/c㎡ | 063 | | 50L/min | 093 |
|

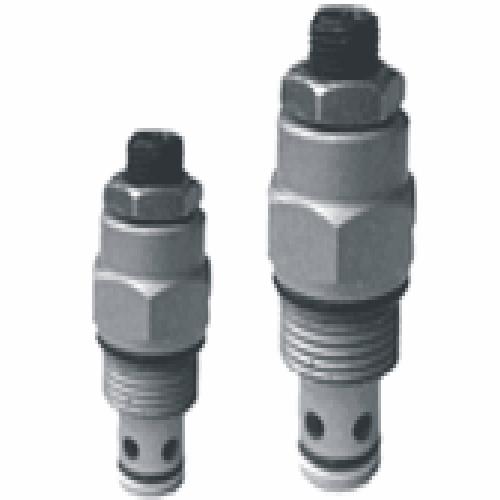

二，插装阀CBRV插式减压阀
| | 产品名称：CBRV插式减压阀 | | 产品型号：CBRV | | 产品规格：1 | | 产品单价：电议 |
|
|
| | 特性说明：
此类阀的体积小，反应快速，压力稳定，可方便实现二次压力控制；
此类阀的最高使用压力25MPa；
油液的清洁度为NAS11级，需要25um或更精密的过滤器；
工作油温-17～70℃； |
型号说明：| 系列号 | 最大流量 | 压力范围(Mpa) | 最高压力 | 插孔型式 | CBRV
插式减压阀 | 30L/min | 10M：0.2～14 21M：5～21 | 215kgf/c㎡ | 063 | | 50L/min | 093 |
|
|
三，插装阀CRV插式溢流阀
| | 产品名称：CRV插式溢流阀 | | 产品型号：CRV | | 产品规格：1 | | 产品单价：电议 |
|
|
| | 特性说明：
此类阀的体积小，反应快速，压力稳定，可方便应用在
远程调压及多级压力控制；
此类阀的最高使用压力31.5MPa；
油液的清洁度为NAS11级，需要25um或更精密的过滤器；
工作油温-17～70℃； |
型号说明：| 系列号 | 最大流量 | 压力范围/Mpa | 最高压力 | 插孔型式 | CRV
插式溢流阀 | 2.0L/min | 10M：0.3～10 | 21M： |
|
|
四，插装阀CPC插式液控单向阀
| | 产品名称：CPC插式液控单向阀 | | 产品型号：CPC | | 产品规格：1 | | 产品单价：电议 |
|
|
特性说明：
此类阀的体积小，零内泄，流量大，可方便设计需要；
此类阀的最高使用压力25MPa；
油液的清洁度为NAS11级，需要25um或更精密的过滤器；
工作油温-17～70℃； |
型号说明：| 系列号 | 通径/最大流量 | 启流压力 | 最高压力 | 插孔型式 | CPC
插式液控
单向阀 | 30mm：30L/min | 0.2M：0.2Mpa | 250kgf/c㎡ | 063 | | 50mm：50L/min | 0.4M：0.4Mpa | 093 |
|
|

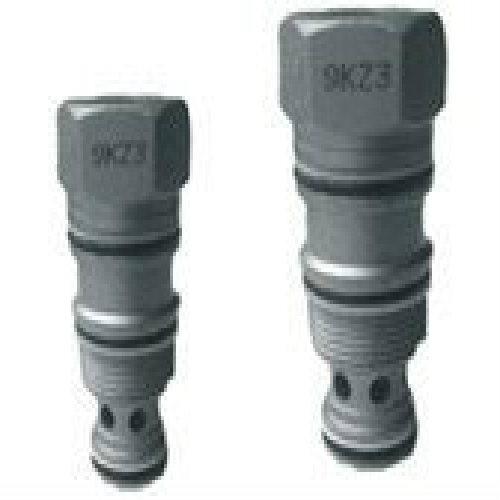

五，插装阀CCV插式单向阀
| | 产品名称：CCV插式单向阀 | | 产品型号：CCV | | 产品规格：1 | | 产品单价：电议 |
|
|
特性说明：
此类阀的体积小，零内泄，流量大，可方便设计需要。
此类阀的最高使用压力31.5MPa（除CCV-15L最高使用压力为25Mpa）。
油液的清洁度为NAS11级，需要25um或更精密的过滤器
工作油温-17～70℃ |
型号说明：| 系列号 | 通径/最大流量 | 启流压力 | 最高压力 | 插孔型式 | CCV
插式单向阀 | 15mm：15L/min | 0.2M：0.2Mpa
0.4M：0.4Mpa | 250kgf/c㎡ | 082 | | 25mm：25L/min | 315kgf/c㎡ | 082 | | 45mm：45L/min | 102 | | 80mm：80L/min | 122 | | 150mm：150L/min | 162 | | 250mm：250L/min | 202 | | 400mm：400L/min |
特性说明：
此类阀的体积小，零内泄，流量大，可方便设计需要。
此类阀的最高使用压力31.5MPa（除CCV-15L最高使用压力为25Mpa）。
油液的清洁度为NAS11级，需要25um或更精密的过滤器
工作油温-17～70℃ |
型号说明：| 系列号 | 通径/最大流量 | 启流压力 | 最高压力 | 插孔型式 | CCV
插式单向阀 | 15mm：15L/min | 0.2M：0.2Mpa
0.4M：0.4Mpa | 250kgf/c㎡ | 082 | | 25mm：25L/min | 315kgf/c㎡ | 082 | | 45mm：45L/min | 102 | | 80mm：80L/min | 122 | | 150mm：150L/min | 162 | | 250mm：250L/min | 202 | | 400mm：400L/min | 252 |
|
|
|
