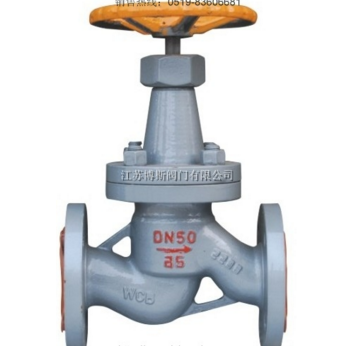

J41B-氨用截止阀 结构特点及用途
1中通法兰为方形结构、阀杆采用暗杆连接.
2 阀体密封面部位采用球凸状,与阀瓣以线吻合密封.
3 密封面采用巴氏合金,密封性能好,使用寿命长.
J41B-氨用截止阀 主要性能规范
适用介质:液,气,氨,氮,氢
适用温度:-40~150℃
试验压力
| 公称压力 PN(Mpa) |
试验压力(Mpa) | |
| 壳体强度试验 | 密封试验 | |
| 1.6 | 2.4 | 1.8 |
| 2.5 | 3.8 | 2.8 |
J41B-氨用截止阀 主要零件材料
| 产品类型 | 零件名称 | |||||
| 阀体,阀盖 | 阀杆 | 填料 | 密封面 | 垫片 | 紧固件 | |
| J41B-(16/25)C | 铸钢 | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 石棉胶板 | 优质碳钢 |
| J41B-(16/25)O | 球墨铸铁 | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 石棉胶板 | 优质碳钢 |
| J41B-(16/25)K | 可锻铸钢 | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 石棉胶板 | 优质碳钢 |
J41B-氨用截止阀 主要尺寸及重量
| 公称通径DN（mm） | 主要外形尺寸及连接尺寸 | 重量（Kg） | |||||||||||
| L | D | D1 | D2 | D6 | b | f | f2 | Z-d | H | D0 | |||
| J41B-16C | |||||||||||||
| 15 | 130 | 90 | 60 | 40 | 35 | 14 | 2 | 4 | 4-14 | 196 | 120 | 4.5 | |
| 10 | 130 | 95 | 65 | 45 | 40 | 14 | 2 | 4 | 4-14 | 196 | 120 | 6 | |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 196 | 140 | 9 | |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 201 | 160 | 9.5 | |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 208 | 160 | 12 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 248 | 200 | 13 | |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 248 | 200 | 17.4 | |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 4-18 | 321 | 240 | 30 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8-18 | 325 | 240 | 38 | |
| 100 | 35 | 215 | 180 | 155 | 150 | 24 | 3 | 4.5 | 8-18 | 371 | 280 | 53 | |
| 125 | 0400 | 245 | 210 | 185 | 176 | 26 | 3 | 4.5 | 8-18 | 400 | 320 | 78 | |
| 150 | 480 | 280 | 240 | 210 | 204 | 26 | 3 | 4.5 | 8-23 | 432 | 320 | 114 | |
| 200 | 600 | 335 | 295 | 265 | 260 | 30 | 3 | 4.5 | 12-23 | 654 | 400 | 196 | |
| 250 | 650 | 405 | 335 | 320 | 313 | 32 | 3 | 4.5 | 12-25 | 745 | 500 | 298 | |
| 300 | 700 | 460 | 410 | 375 | 364 | 34 | 3 | 4.5 | 12-25 | 852 | 600 | 393 |
|
