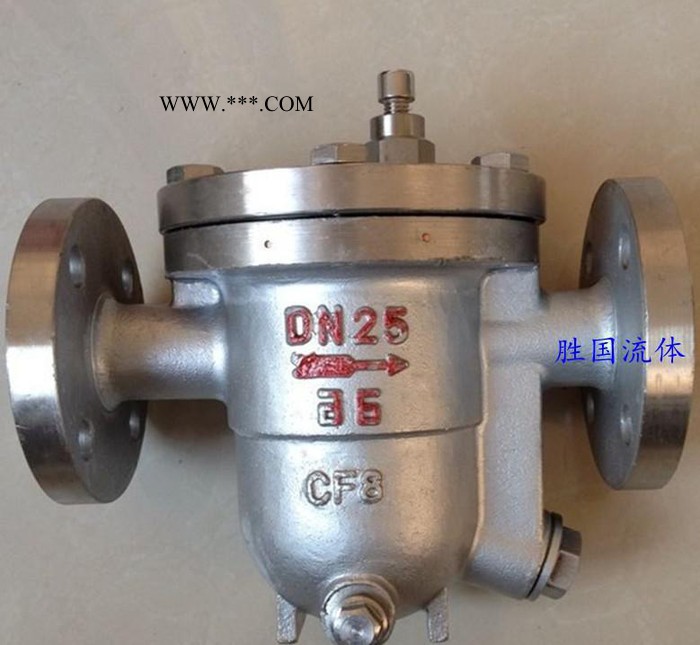

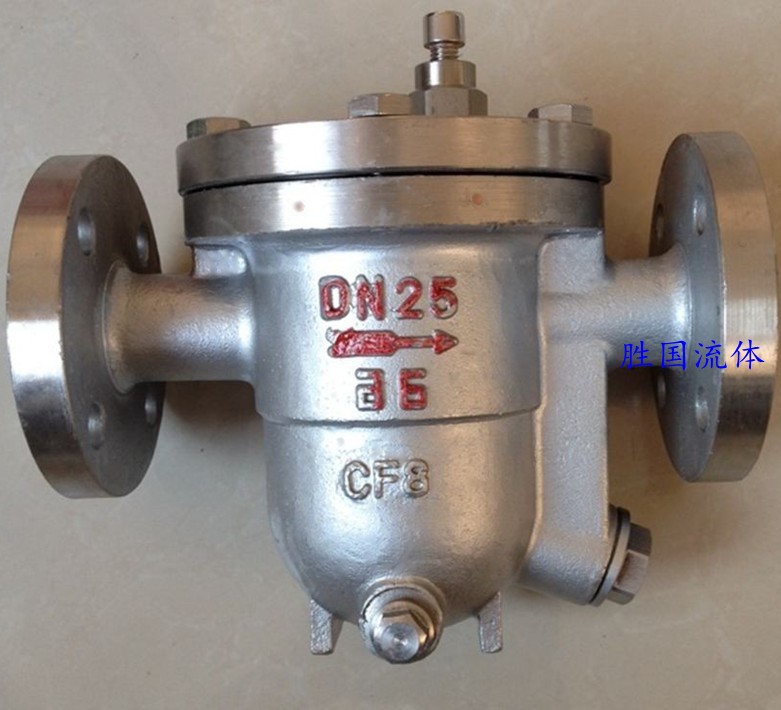

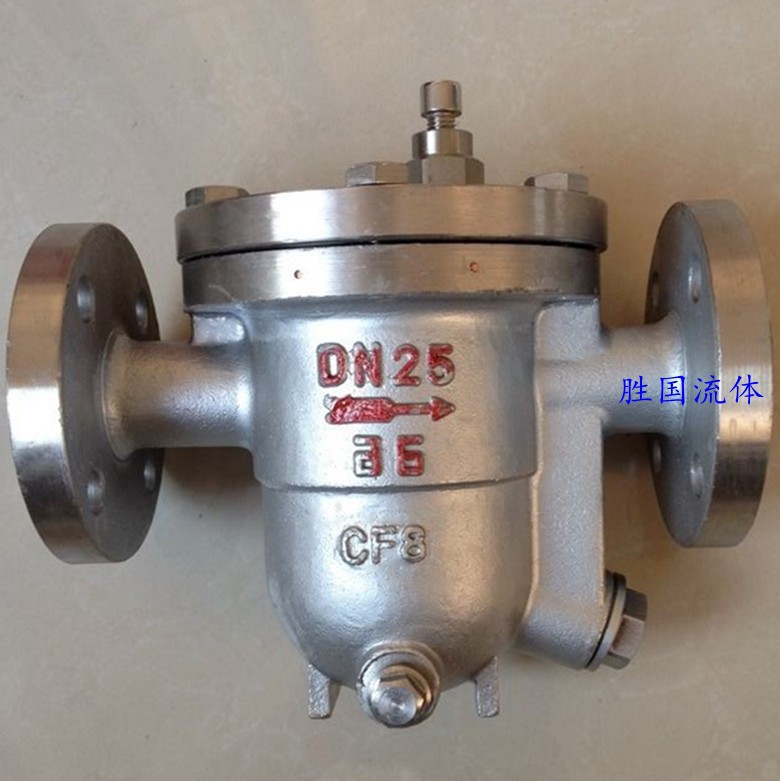

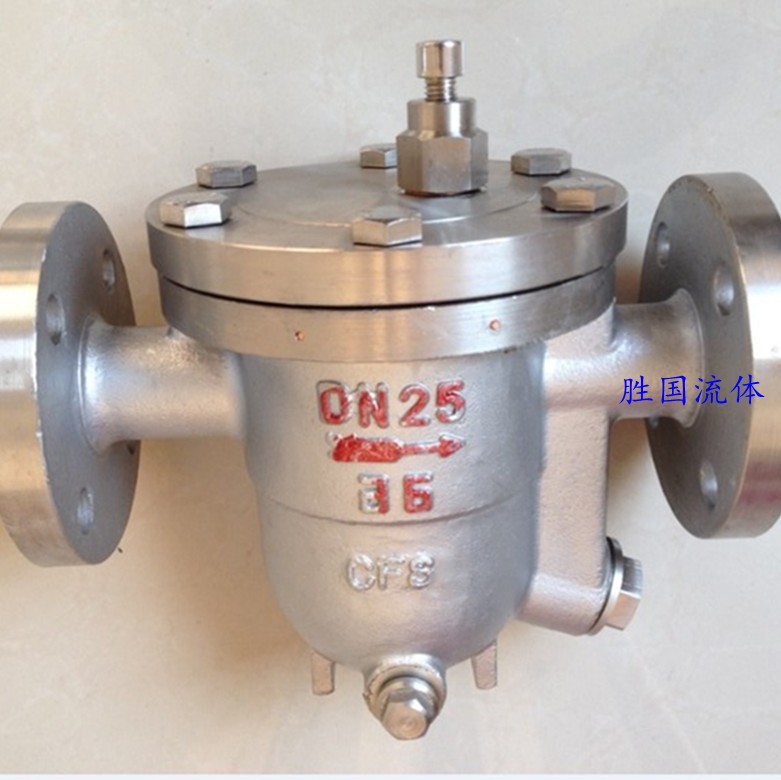

材质 | 不锈钢 |
---|---|
连接形式 | 法兰 |
种类 | 蒸汽压力式 |
公称通径 | DN32(mm) |
适用介质 | 蒸汽 |
压力环境 | 常压 |
工作温度 | 常温 |
标准 | 国标 |
流动方向 | 单向 |
驱动方式 | 手动 |
零部件及配件 | 阀杆 |
形态 | 旋转式 |
类型(通道位置) | 二通式 |
规格 | DN32 |
品牌 | 胜国 |
型号 | CS41W-16P |
疏水阀是用于蒸汽管道及蒸汽设备上,可以自动排出凝结水、空气及其它不凝结气体,可以起到阻止水蒸汽泄漏的作用。
疏水阀种类:
根据蒸汽疏水阀工作原理,可化为以下三种类型:
1机械型:阀门依靠蒸汽疏水阀门内凝结水液位高度的变化而产生动力
(1)浮球式疏水阀:浮子为封闭的空心球体
(2)敞口向上浮子式:浮子为开口向上的桶型
(3)敞口向下浮子式:浮子为开口向下的桶型
2热静力疏水阀:依靠液体温度的变化而而产生动力
(1)双金属片:敏感原件为双金属片
(2)蒸汽压力式:敏感原件为波纹管或墨盒,内部充入挥发性液体
3热动力型疏水阀:依靠液体的热动力学性质的变化而产生动力。
(1)圆盘式疏水阀:当管道处于相同的压力下,液体与气体的流速不同,所产生的不同的动,静压力,驱使圆盘阀片动作
(2)脉冲式疏水阀:由于不同温度的凝结水通过两极串连节流孔板式,坐在两极节流孔板之间形的不同压力,驱使阀瓣动作。
疏水阀工作原理:
1.蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开始时,桶在底部,阀门全开。凝结水进入疏水阀后流到桶底,充满整个阀体,液体**全部浸没桶体,然后凝结水通过全开阀门排至回水集管。蒸汽也从可以从桶体底部进入疏水阀,占据桶体内的顶部,产生浮力。桶体慢慢升起,逐渐向阀座方向移动杠杆,直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔,聚集在疏水阀的顶部。从排气孔排出的蒸汽,都会因疏水阀的散热而凝结。
