零部件及配件	阀杆
用途	锁闭
类型(通道位置)	二通式
作用对象	压缩机
规格	DN65
属性	属性值
材质	不锈钢
连接形式	法兰
结构形式	浮动球球阀
公称通径	DN65（mm）
适用介质	弱酸碱介质
压力环境	中高压4.0Mpa
工作温度	常温
标准	国标
流动方向	单向
驱动方式	手动
品牌	胜国
型号	Q41F-40P

1、简介

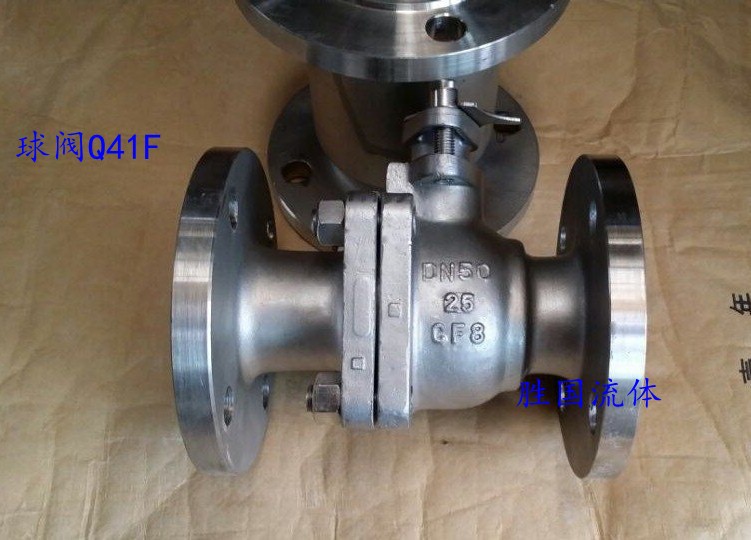

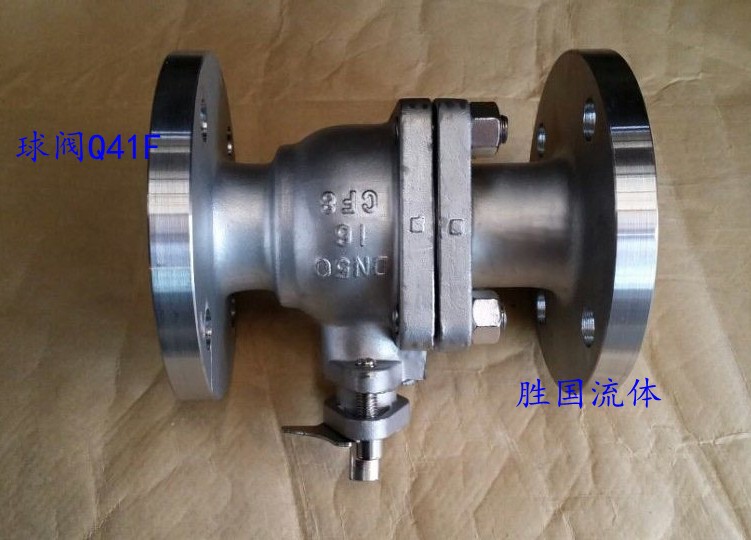

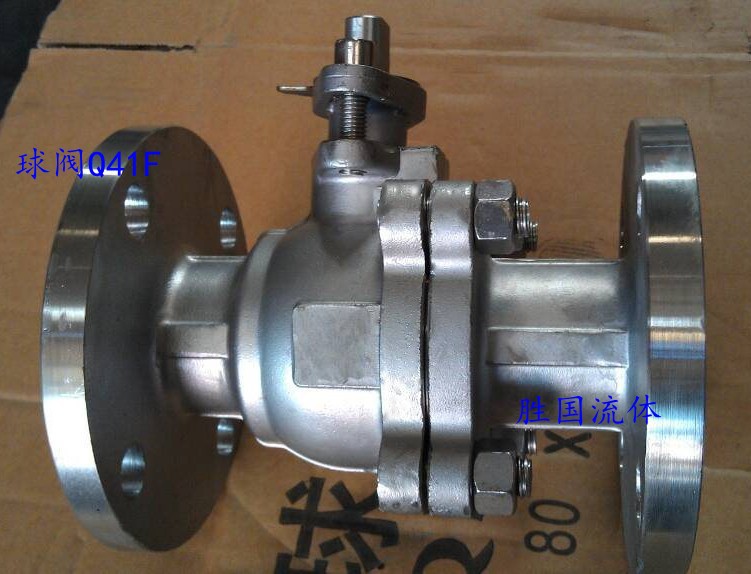

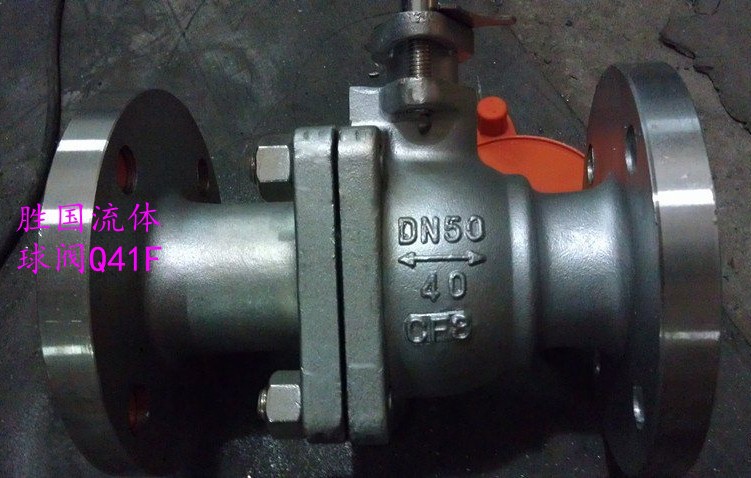

Q41F不锈钢法兰球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封性可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。2、优点：1． 流体阻力小，其阻力系数与同长度的管段相等。2． 结构简单、体积小、重量轻。3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球阀已广泛应用于石油、化工、发电、造纸、原子能、航空**等各部门，以及人们日常生活中。4、温度和压力限制1,铭牌显示有球阀在**大和**小操作温度下所允许的**大操作压力。2,使用PTFE或RTFE材质的阀座和密封件，操作温度应在－290C到 2000C之间。其他类型的阀座和密封件的操作温度，应受到KI工厂的检核。3, 阀的公称压力等级 (PN)，可表明阀在正常温度状态下的**大工作压力。（例如：PN4.0，表明其操作温度在－290C～380C时的**大工作压力为40 Bar(4.0MPa)）。4,电动或气动执行机构的注意事项参见其相应的说明书。5、安装说明1)、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。2）、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。4)、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.5)、本类阀应安装在管道的水平方向或垂直方向。6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。7)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。6、操作和使用1)、操作前须确认管路和阀已被冲洗过。2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(900)时，阀关断。反向旋转1/4圈(900)时，阀开启。3)、当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。7、维修拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据注意: ●球阀在关闭状态下，阀体内部依旧存在受压流体●维修前，解除管线压力并使阀门处于打开位置●维修前，断开电源或气源●维修前，将执行机构与支架脱离
