| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 公称通径 | 15～50 |
| 结构形式 | 杠杆式 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 适用介质 | 水 |
| 形态 | 柱塞式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 阀瓣开启高度 | 全启式安全阀 |
| 类型(通道位置) | 直通式 |
| 阀体构造 | 不封闭式 |
一、产品[全启式安全阀]的详细资料：
产品型号：A41Y-25(16C/40)

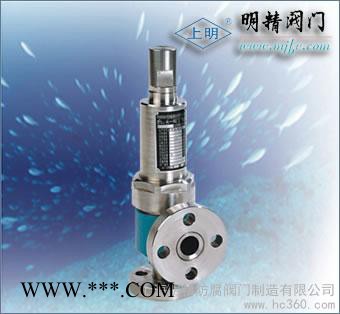

产品名称：全启式安全阀
概述：A41Y-160、320型适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R/320R型适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。连接法兰按JB/T2769-92的标准。
二、产品特点：
1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。
三、安装说明：
1、安全阀必须垂直安装，并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。
四、主要零部件材料：
| NO | 零件名称 | A41Y-160材料 | A41Y-160P材料 | A41Y-160R材料 |
| 1 | 法兰 | 35/35CrMoA | 2Cr13 | 1Cr18Ni9Ti |
| 2 | 阀座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 3 | 阀体 | 35/40 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 导向套 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 7 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 阀盖 | ZG230-450 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | 调整螺杆 | 45 | 2Cr13 | 2Cr13 |
| 10 | 阀帽 | ZG200-400 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 阀座、阀瓣密封面 | 堆焊Co基硬质合金 | |||
五、上明牌不锈钢安全阀外形尺寸和连接尺寸：
| 型号 | 公称 通径 | do | d | M | D | K | Z-?d | b | d1 | M1 | D1 | K1 | Z1-?d1 | b1 | L | L1 | ≈H |
| A41Y-160 (单法兰) | 15 | 8 | 20 | M24×2 | 95 | 60 | 3-18 | 20 | / | M33×2 | 36 | / | / | / | 50 | 80 | 85 |
| 20 | 10 | 25 | M27×2 | 95 | 60 | 3-18 | 20 | / | M33×2 | 48 | / | / | / | 50 | 80 | 85 | |
| 25 | 12 | 28 | M33×2 | 105 | 68 | 3-18 | 20 | / | M33×2 | 48 | / | / | / | 50 | 80 | 85 | |
| A41Y-160 | 10 | 8 | 18 | M24×2 | 95 | 60 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 |
| 15 | 8 | 20 | M24×2 | 95 | 60 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
| 20 | 10 | 27 | M33×2 | 105 | 68 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
| 25 | 12 | 28 | M33×2 | 105 | 68 | 3-18 | 20 | 50 | M64×3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
| 32 | 12.14.16 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 50 | M64×3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
| 40 | 20 | 47 | M52×2 | 165 | 115 | 6-26 | 28 | 65 | M80×3 | 200 | 145 | 6-29 | 40 | 165 | 165 | 350 | |
| 50 | 25 | 58 | M64×3 | 165 | 115 | 6-26 | 32 | 80 | M100×3 | 225 | 170 | 6-33 | 80 | 165 | 165 | 380 | |
| A41Y-320 | 10 | 8 | 18 | M24×2 | 95 | 60 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 |
| 15 | 8 | 27 | M33×2 | 105 | 68 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
| 20 | 10 | 30 | M36×2 | 110 | 75 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
| 25 | 12 | 35 | M42×2 | 115 | 80 | 4-18 | 22 | 50 | M64×3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
| 32 | 12.14.16 | 41 | M48×2 | 135 | 95 | 4-22 | 25 | 50 | M64×3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
| 40 | 20 | 58 | M64×2 | 165 | 115 | 6-26 | 32 | 65 | M80×3 | 200 | 145 | 6-29 | 40 | 165 | 115 | 350 | |
| 50 | 25 | 70 | M80×2 | 200 | 145 | 6-29 | 40 | 80 | M100×3 | 225 | 170 | 6-33 | 50 | 165 | 165 | 380 |
订货须知：
一、①不锈钢安全阀产品名称与型号②不锈钢安全阀口径③不锈钢安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的不锈钢安全阀型号，请按不锈钢安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
