| 种类 | SFCV橡胶瓣式 |
|---|---|
| 连接形式 | 法兰 |
| 结构形式 | 其它 |
一、HC41X节能消声止回阀结构及用途：
1、阀体内腔采用流线型设计，流量按**设计，减少急弯、拐角、尖凸，从而减少流体的阻力。
2、阀瓣前后设计为锥形，使流体阻力大大减少，又减少了因紊流所产生的噪声。
3、阀瓣关闭的行程短，只有公称通径的1/4，减少了阀瓣的关闭时间，减少了水锤的产生。
4、阀使用弹簧加速阀瓣关闭速度、降低水锤产生。
5、阀瓣为空心薄壳结构，减少阀瓣的惯性，不但使阀瓣关闭时能迅速启动，也减少了关闭时的冲击噪声
6、本产品可以垂直、水平、倾斜以及任何角度安装。 7、本产品结构紧凑、零件少、体积少、重量轻、外型美观。
8、内外表面均喷涂环保涂层，确保产品的防腐蚀及安全性。

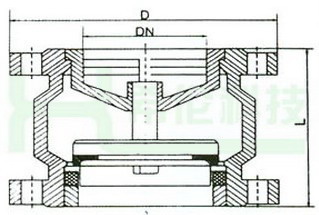

二、HC41X节能消声止回阀结构图：
三、HC41X节能消声止回阀主要技术参数：
型号 | 公称压力 | 试验压力PS(MPa) | 工作温度 | 适用介质 | |
壳体 | 密封 | ||||
H41X | 1.0 | 1.5 | 1.1 | ≤80 | 洁净水 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
