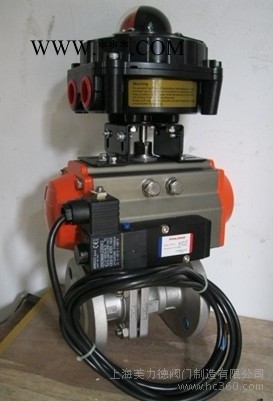

气动防爆球阀概述：

气动防爆球阀由气动执行器和精密铸造高平台球阀组成，以净化干燥压缩空气为动力源，接受气信号或电气阀门 定位器、电磁阀等附件，接受电信号进行工作，具有整体结构紧凑，开闭迅速操作简单可靠性好等特点。

气动防爆球阀设计特性:■ 防火结构设计■ISO 5211平台设计便于安装自动开关装置■阀杆与阀体之间防静电装置■阀杆防爆出装置设计



气动防爆球阀应用标准:■设计与制造:GB/T12237, ANSI B16.34, API 608■结构长度:GB/T12221，ASME B16.10, JIS B2002■法兰尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214■检验与试验  :GB/T13927■防火测试: API 607 4th 1993■壁厚:ASME B16.34



气动防爆球阀工作原理

双作用气动执行器





气动球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动

气动球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动



单作用气动执行器



气动球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，同时压缩弹簧，输出轴逆时针方向转动

气动球阀关闭：失气或失电时，弹簧推动两活塞合拢向中心移动，输出轴顺时针方向转动



气动防爆球阀 参

气动执行器	双作用、单作用
驱动气源	5－7bar压缩空气
气动附件	限位开关、定位器、电磁阀 过滤减压阀、手轮机构
公称通径	DN15-250mm
公称压力	1.6-4.0MPa
适用温度	PTFE:-30~+180℃ PPL:-30~+250℃
连接方式	法兰
阀体材质	304、316、316L、WCB
阀板材质	304、316、316L、WCB
阀座衬里	PTFE、PPL
适用介质	蒸汽、水液，气体等







材质





名称	材料(材料代号)
	C	P	R
左阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12MO2Ti
右阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12MO2Ti
球芯	WCB	1Cr18Ni9Ti	0Cr18Ni12MO2Ti
密封圈	聚四氟乙烯 (F) 或高强度复合聚四氟乙烯 (PPL)
填料	聚四氟乙烯或柔性石墨





气动球阀尺寸图

GB国标数据





通径(mm)	英寸	压力(Mpa)	尺寸（mm）
			L	D1	D2	D3	D4	T	H	n-?m
15	1/2	1.62.54.0	130	15	46	65	95	14	48	4-14
20	3/4		130	20	56	75	105	16	53	4-14
25	1		140	25	65	85	115	16	58	4-14
32	1 1/4		165	32	76	100	140	18	71	4-18
40	1 1/2		165	38	84	110	150	18	76	4-18
50	2		203	50	99	125	165	20	85	4-18
65	2 1/2	1.6	222	64	118	145	185	20	101.5	4-188-18
		2.5/4.0						22
80	3	1.6	241	76	132	160	200	20	111.5	8-188-18
		2.5/4.0						24
100	4	1.6	305	100	156	180	220	22	140	8-188-22
		2.5/4.0				190	235	24
125	5	1.6	356	125	184	210	250	22	183	8-188-26
		2.5/4.0				220	270	26
150	6	1.6	394	150	211	240	285	24	201	8-228-26
		2.5/4.0				250	300	28
200	8	1.6	457	200	266	295	340	24	252	12-2212-2612-30
		2.5			274	310	360	30
		4.0			284	320	375	24
250	10	1.6	533	250	319	355	405	26	310	12-2612-3012-33
		2.5			330	370	425	32
		4.0			345	385	450	38
