【ISG立式管道离心泵工作条件】
1、ISG型离心泵系统zui高工作压力≤1.6Mpa，泵静压试验压力为2.5Mpa，订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵过流部分和联接部分采用铸钢材料。
2、环境温度＜40℃，相对湿度＜95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
【ISG立式管道离心泵主要用途】
1、ISG型立式单级单吸离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2、ISR型立式热水循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，使用温度T＜120℃。
3、ISH型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃~120℃。
4、ISY型立式管道油泵，供输送汽油、柴油等石油产品，被输送介质温度为100℃。

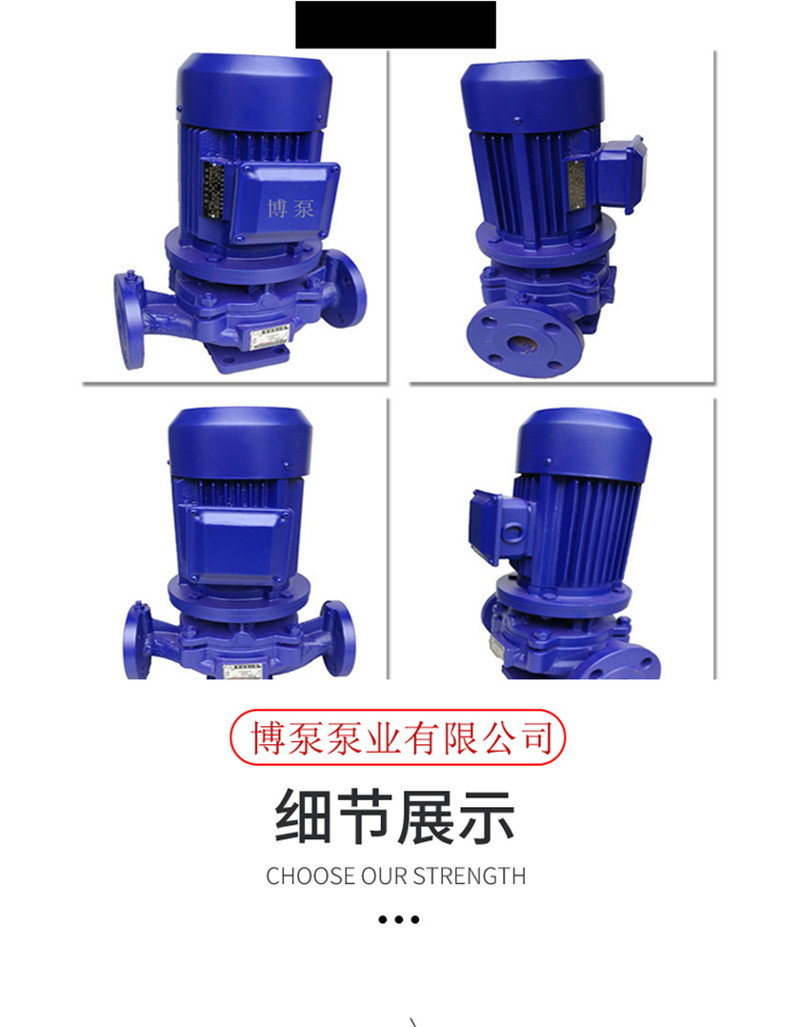

【ISG立式管道离心泵结构图】
|
ISG立式管道泵结构图
|
1 |
取压塞 |
ISG型结构说明： 1.泵与电机同端盖，轴向尺寸缩短，结构简单。 2.泵体上设有取压孔和放水孔。 3.泵体上设有排气阀，工作前能拐车放泵内空气。 4.泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。 |
|
2 |
排气阀 |
||
|
3 |
叶轮 |
||
|
4 |
机械密封 |
||
|
5 |
挡水圈 |
||
|
6 |
电机 |
||
|
7 |
轴 |
||
|
8 |
联体座 |
||
|
9 |
叶轮螺母 |
||
|
10 |
泵体 |
||
|
11 |
放水阀 |
||
|
IRG立式热水管道泵结构图
|
1 |
取压塞 |
IRG型结构说明： 1.泵体与上部结构中间装有隔热盖，适用于介质温度T<120度的场合。 2.泵与电机轴承组合装置，保证轴运转精度，提高了密封的可靠性。 3.可根据用户要求隔热盖内安装风冷装置。 |
|
2 |
排气阀 |
||
|
3 |
叶轮 |
||
|
4 |
机械密封 |
||
|
5 |
轴承 |
||
|
6 |
电机 |
||
|
7 |
联体座 |
||
|
8 |
挡水圈 |
||
|
9 |
叶轮螺母 |
||
|
10 |
泵体 |
||
|
11 |
放水阀 |
||
|
GRG高温型立式管道泵结构
|
1 |
排气阀 |
GRG型结构说明： 1.泵体与上部结构中间采用外供水隔热和冷却，可以适用于温度-45度~+240度的高温场合。 2.泵与电机轴承组合装置，保证轴运转精度，提高了密封的可靠性。 3.采用组合式密封，下端为进口钛合金密封环的中型高温机械密封。 |
|
2 |
叶轮 |
||
|
3 |
泵盖 |
||
|
4 |
机械密封 |
||
|
5 |
挡水圈 |
||
|
6 |
电机 |
||
|
7 |
轴承 |
||
|
8 |
联体座 |
||
|
9 |
冷却水管 |
||
|
10 |
叶轮螺母 |
||
|
11 |
泵体 |
【ISG立式管道离心泵】故障原因及排除方法：
|
故障现象 |
可能产生的原因 |
排除方法 |
|
1、水泵不出水 |
a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。 |
a、检查，去除阻塞物 |
|
2、水泵流量不足 |
a、先按1.原因检查。 |
a、先按1.排除 |
|
3、功率过大 |
a、超过额定流量使用。 |
a、调节流量关小出口阀门。 |
|
4、杂音振动 |
a、管路支撑不稳。 |
a、稳固管路 |
|
5、电机发热 |
a、流量过大、超载运行。 |
a、关小出口阀。 |
|
6、水泵漏水 |
a、机械密封磨损。 |
a、更换。 |
