| 品牌 : | 昆山元欣 | 型号 : | YS-35G |
| 材质 : | 不锈钢 | 性能 : | 防爆 |
| 驱动方式 : | 电动 | 输送介质 : | 热水/热油/硅油 |
| 泵轴位置 : | 卧式 | 叶轮结构 : | 封闭式叶轮 |
| 叶轮吸入方式 : | 单吸式 | 流量 : | 680L/min |
| 叶轮数目 : | 1个 | 扬程 : | 50m |
| 吸入口径 : | DN65 | 排出口径 : | DN50 |
| 级数 : | 单级 | 重量 : | 86jg |
| 电压 : | 380V-220V | 功率 : | 7.5KW |
1.泵浦简介：
离心泵是轴向吸入出口偏心式高温介质移送循环离心泵，移送循环介质为不含颗粒、纤维的液体（水、乙二醇、导热油等）。具有安装简易、耐高温、大流量、应用广泛等特点。
2.应用领域：
模具控温、辊轮控温、反应釜夹套控温、冷凝水回收、食品设备、清洗设备、模板控温、料筒控温、冷热交换系统等。

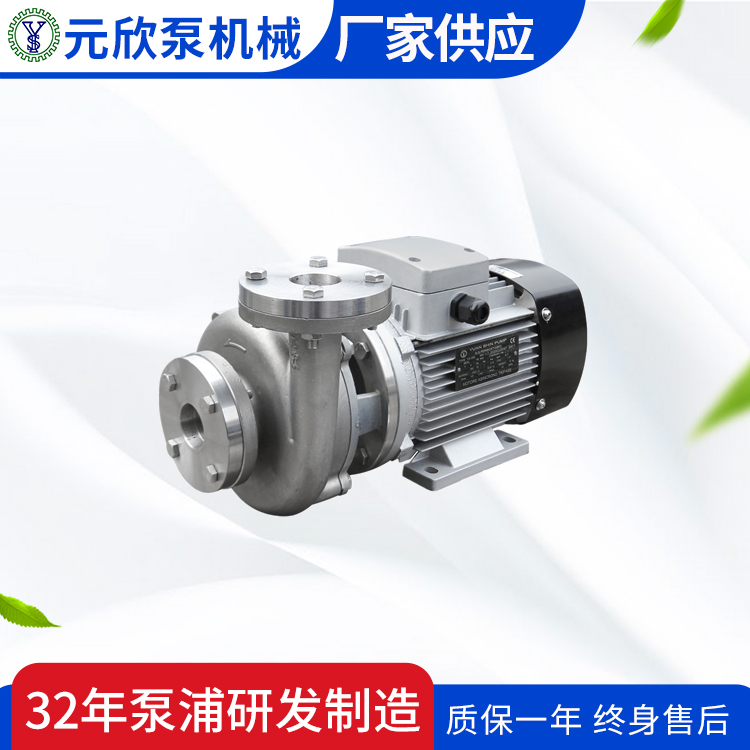

3.产品图片：
5. 泵浦特点:
编号 | 泵浦特点 |
01 | 采用电机直接联接，机泵轴完全同心、震动小、噪音低、保证运行平稳 |
02 | 节省空间，限度地缩小了泵的占地面积和占用空间，节省投资 |
03 | 可靠地机械密封结构，保证了介质输送 |
04 | 泵内除机械密封摩擦副外无任何金属性摩擦，性能保持稳定 |
6.泵浦材质：
序号 | 泵浦材质 | |
01 | 泵体 | 铸铁 |
02 | 轴芯材质 | SUS304不锈钢 |
03 | 叶轮 | 黄铜 |
04 | 密封材质 | 碳化硅或合金+石墨+高温氟橡胶 |
05 | 电机绝缘等级 | F级 |
06 | 防护等级 | IP54 |
7.使用条件
高温热水 | 高温导热油 | 乙二醇 | 工作环境温度 | 海拔 | 工作压力 |
+5℃-+160℃ | +5℃-+200℃ | -30℃-+180℃ | -5℃-+40℃ | 1000m | 10bar |
8.结构分解图
9.规格性能参数：
型号 | 口径 | 电机 | 性能参数 | 泵浦自重kg | ||||||
进口 |
出口 | 功率 Kw | 匹数 Hp | 电压 | 频率 Hz | 转速 Rpm | 扬程M | 使用流量L/Min | ||
YS-35G | DN65 | DN50 | 7.5 | 10 | 3Ø-380v | 50 | 2760 | 50 | 680/400 | 86 |

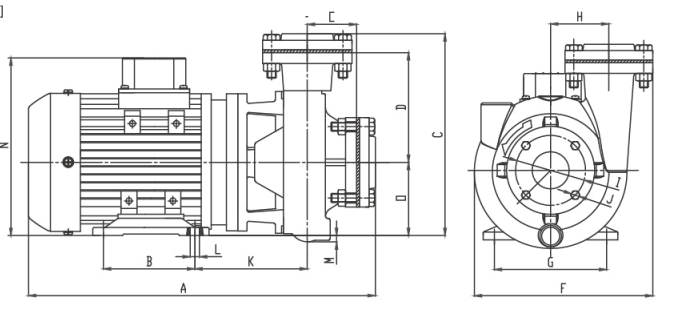

10.安装尺寸图：

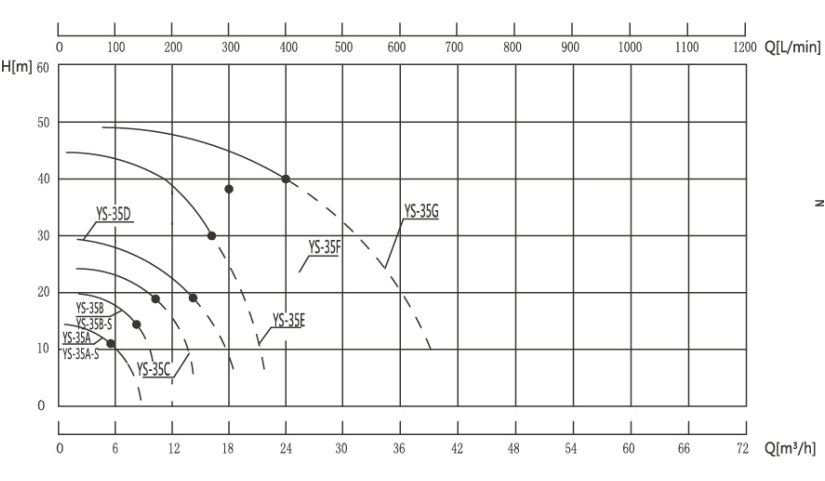

11.性能曲线图：
测试基础：
上述性能曲线对应于水在 20℃时以正常速度运输。扬程和流量的误差是±10%,性能误差±10%。泵的性能随输送流
体介质的比重及密度的不同而产生变化。
12.电器连接
◎电气线路的联接必须由具有相应资格证书的电工操作。
◎弄清电动机与所用的电源是否相配。电机引接线必须按贴在接线盒内的接线图和电机铭牌的规定与电源相连。
◎电机应妥善接地，接线盒内有接地装置，必要时，也可以利用电机的机脚来固定螺栓接地
◎电机必须和一个快捷、有效的电机启动器相连，保证电机不受缺相、电压不稳、过载的损坏。
13.运行环境及使用保养建议
Ø 请保证设备内部通风，降低电机表面温升，保障电机长时间连续运行；
Ø 运行电网的电源电压稳定，符合电机额定电压的±5％；
Ø 环境温度不高于 50℃；
Ø 定期清理电机机壳、后风罩表面的灰尘或杂物；
Ø 定期取出过滤器，并清理；
Ø 定期检查联接泵浦的紧固件，是否有松动；
