| 标准 | 国标 |
|---|---|
| 材质 | 铸钢、铸不锈钢 |
| 工作温度 | 高温 |
| 公称通径 | 20～200mm |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 水 |
| 形态 | 针式 |
| 零部件及配件 | 配件 |
| 压力环境 | 高压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 裕鸿 |
| 型号 | ZJHP-20/16精小型气动薄膜单座调节阀 |
| 加工定制 | 是 |
述：

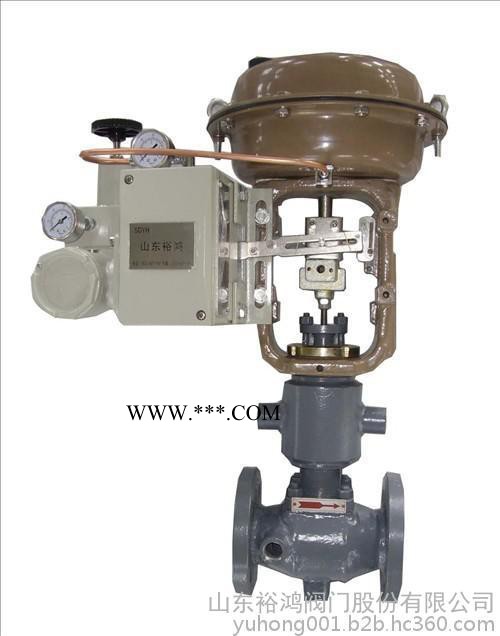

ZJHP精小型气动薄膜单座调节阀，由气动薄膜多弹簧执行机构和精小型单座阀组成。多弹簧执行机构高度低、重量轻、装备简单，精小型阀体结构紧凑、流道通畅，具有较大的流量系数。适用于对泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
阀体：
型 式 | 直通单座铸造球型阀 | |
公称通径 | 20、25、32、40、50、65、80、100、125、150、200mm | |
公称压力 | PN1.6、4.0、6.4MPa | |
法兰标准 | JB/T79.1-94(PN1.6MPa)、JB/T79.2-94等 | |
材 料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）钛等 | |
上 阀盖 型式 | 常温型（P） | -17～+230℃ |
散热型 | +230～+450℃ | |
低温型 | -60～+-196℃ | |
波纹管密封型 | -40～+350℃ | |
压盖型式 | 螺栓压紧式 | |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织调料、石墨填料 | |
结构形式 | （详见图1~图5） | |
阀内组件：
阀芯型式 | 单座柱塞型阀芯 |
流量特性 | 等百分比特性和线性特性 |
材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）或不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
执行机构：
型 式 | ZHA/B多弹簧薄膜执行机构 | ||||
型 号 | NHA/B-22 | NHA/B-23 | NHA/B-34 | NHA/B-45 | NHA/B-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
行 程mm | 10、16 | 25 | 40 | 40、60 | 100 |
弹簧范围KPa | 20-100（标准）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 定睛橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
气源接口 | RC1/4” | ||||
环境温度 | -30~+70℃ | ||||
阀作用形式：
气关式（B）-失气时阀位开（FO）；气开式（K）-失气时阀位开（FC）
附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能：
项 目 | 不带定位器 | 带定位器 | ||
基本误差% | ±5.0 | ±1.0 | ||
回差% | ≤3.0 | ≤1.0 | ||
死区% | ≤3.0 | ≤0.4 | ||
始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
终点 | ±5.0 | ±1.0 | ||
气关 | 始点 | ±5.0 | ±1.0 | |
终点 | ±2.5 | ±1.0 | ||
额定行程偏差% | ≤2.5 | |||
泄漏量l/h | 0.01%x阀额定容量 | |||
可调范围R | 30:1 | |||
