| 连接方式 | 法兰 |
|---|---|
| 标准 | 国标 |
| 材质 | 不锈钢 |
| 产地 | 温州 |
| 工作温度 | 常温 |
| 公称通径 | DN200-DN1200 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 纸浆 |
| 外形 | 中型 |
| 用途 | 截止 |
| 可否定做 | 可以 |
| 零部件及配件 | 手轮 |
| 压力环境 | 常压 |
| 主体材料 | 不锈钢 |
| 类型(通道位置) | 直通式 |
| 品牌 | 中诚阀门 |
| 型号 | SCZ73W |
| 加工定制 | 否 |

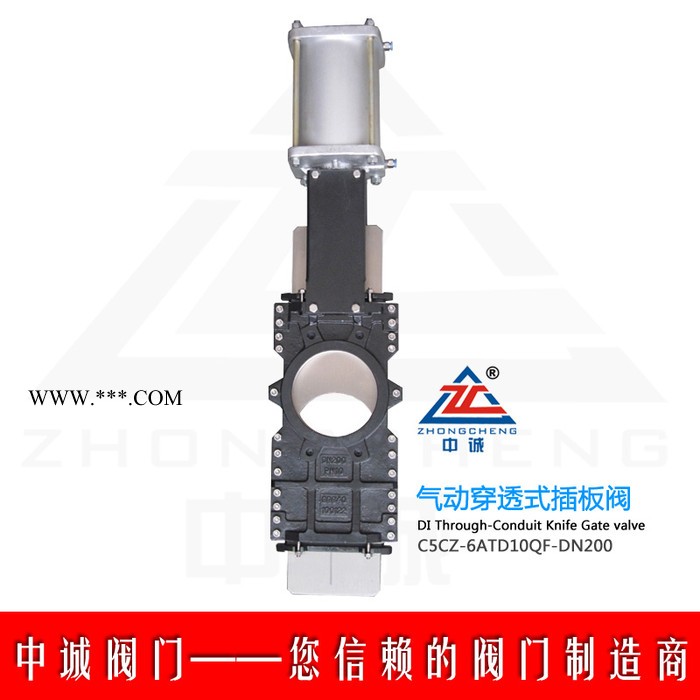

手动穿透式插板阀概述
手动穿透式插板阀显著特点：阀腔不积渣，特别适合于浆体输送及粉体物粒的输送。
设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
手动穿透式插板阀主要零部件材质 Key parts material
| 阀体、上盖Valve body, upper cap | 碳钢、不锈钢Carbon steel, stainless steel |
| 阀板Valve plate | 不锈钢stainless steel |
| 阀杆Stem | 不锈钢stainless steel |
| 密封圈Seal ring | 四氟、橡胶PTFE,Rubber |
手动穿透式插板阀主要性能规范 Key performance indicators
| 公称压力Nominal pressure | PN |
| 壳体试验Casing test | 1.5XPN |
| 密封试验Leak test | 1.1XPN |
| 工作温度Operating temperature | 橡胶≤80℃ 四氟密封≤180℃ Rubber ≤80℃, PTFE≤180℃ |
| 适用介质Working medium | 干灰、纸浆、糖浆、污水、煤气粉末颗粒物、渣水混合物等Dry dust, paper pulp, syrup, sewage, gas, powder, particle, slag-water mix, etc. |
手动穿透式插板阀主要外形及连接尺寸Profile and connection dimension Unit:mm
| DN | L | H1 | H2 | H3 | D1 | D2 | D0 | N-M | P | B |
| 100 | 51 | 405 | 705 | 585 | 180 | 156 | 240 | 8-M16 | 490 | 170 |
| 125 | 57 | 450 | 780 | 665 | 210 | 184 | 260 | 8-M16 | 490 | 190 |
| 150 | 570 | 510 | 810 | 770 | 240 | 211 | 280 | 8-M20 | 490 | 240 |
| 200 | 70 | 615 | 930 | 920 | 295 | 266 | 300 | 12-M20 | 520 | 335 |
| 250 | 70 | 715 | 1080 | 1175 | 355 | 319 | 320 | 12-M24 | 520 | 335 |
| 300 | 76 | 822 | 1140 | 1255 | 410 | 370 | 340 | 12-M24 | 520 | 335 |
| 350 | 76 | 975 | 1290 | 1455 | 470 | 429 | 360 | 16-M24 | 520 | 350 |
| 400 | 89 | 1024 | 1344 | 1559 | 525 | 480 | 400 | 16-M27 | 605 | 390 |
| 450 | 89 | 1235 | 1560 | 1926 | 585 | 548 | 450 | 20-M27 | 605 | 430 |
| 500 | 114 | 1265 | 1610 | 2226 | 650 | 609 | 500 | 20-M30 | 605 | 430 |
注：0.6MPa、1.0MPa、1.6MPa及美标150Lb等连接尺寸见附录。
Note: see the appendix for connection dimensions of 0.6MPa, 1.0MPa, 1.6MPa, American Standard 150Lb, etc.
关键词：插板阀 手动穿透式插板阀 长杆平板闸阀
本公司经营手动穿透式插板阀，质量保证，欢迎咨询洽谈。
