材质 | 不锈钢 |
---|---|
连接形式 | 焊接 |
结构形式 | 固定球球阀 |
公称通径 | 15(mm) |
适用介质 | 氮气 |
压力环境 | 高压 |
工作温度 | 高温 |
标准 | 韩标 |
流动方向 | 单向 |
驱动方式 | 手动 |
零部件及配件 | 配件 |
用途 | 截止 |
类型(通道位置) | 直通式 |
作用对象 | 加气站 |
品牌 | DK/HY |
型号 | H2B V86B V86C |
【请客户在下单或者购买之前】
【请先通过贸易通跟我们的业务员沟通或者来电咨询】
(1)价格问题:价格以本公司实际报价为准!
(2)产品问题:所有商品我们公司在发货之前都进行严格质检,确保无任何问题才发货!
(3)产品图片:图片均**实物拍摄,但由于光线及显示器等原因会有轻微的色差,请谅解
(4)产品属性:下单之前或者购买之前请咨询您需要的商品型号、规格尺寸等,以便确认你所需的产品是否有货.

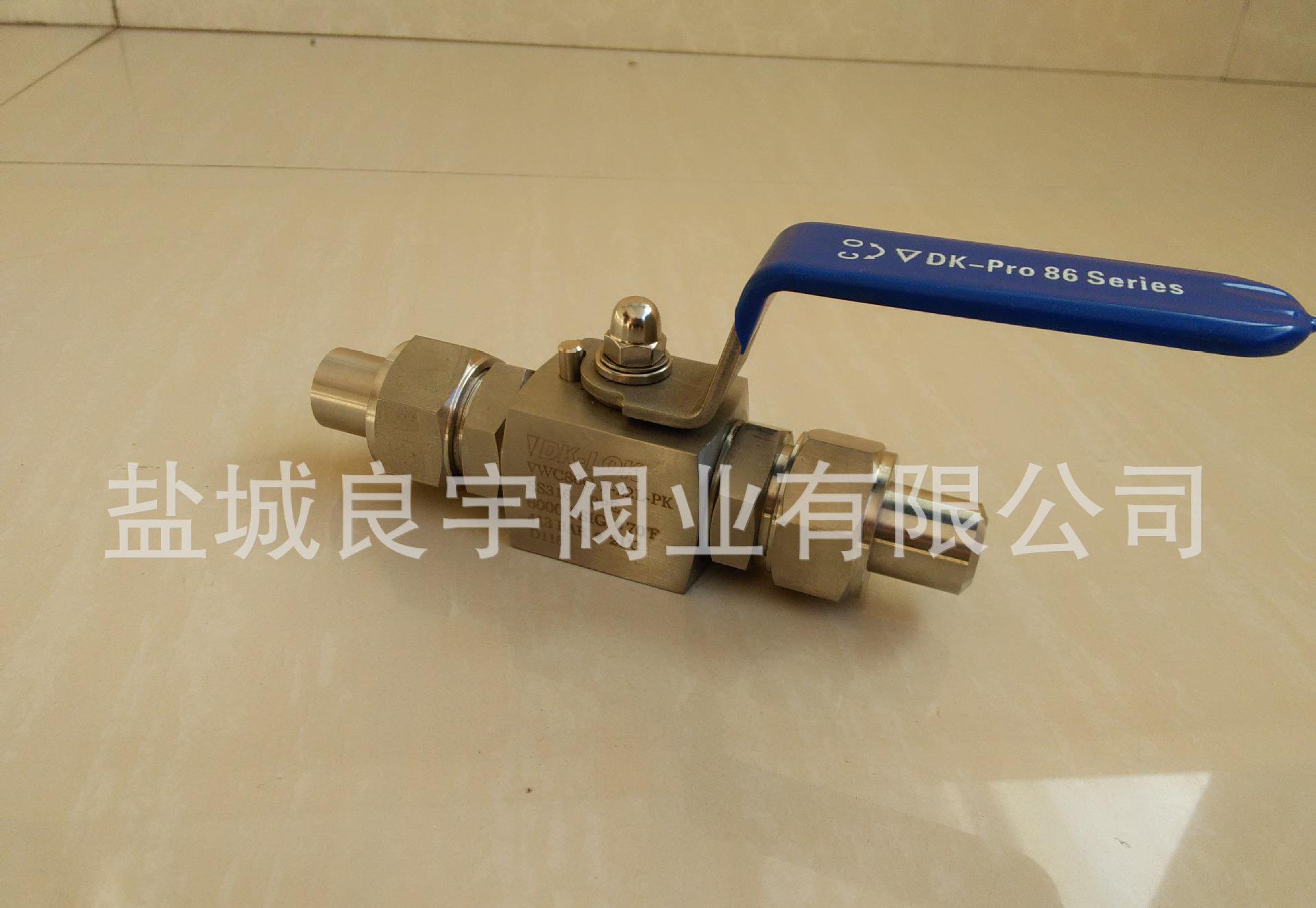

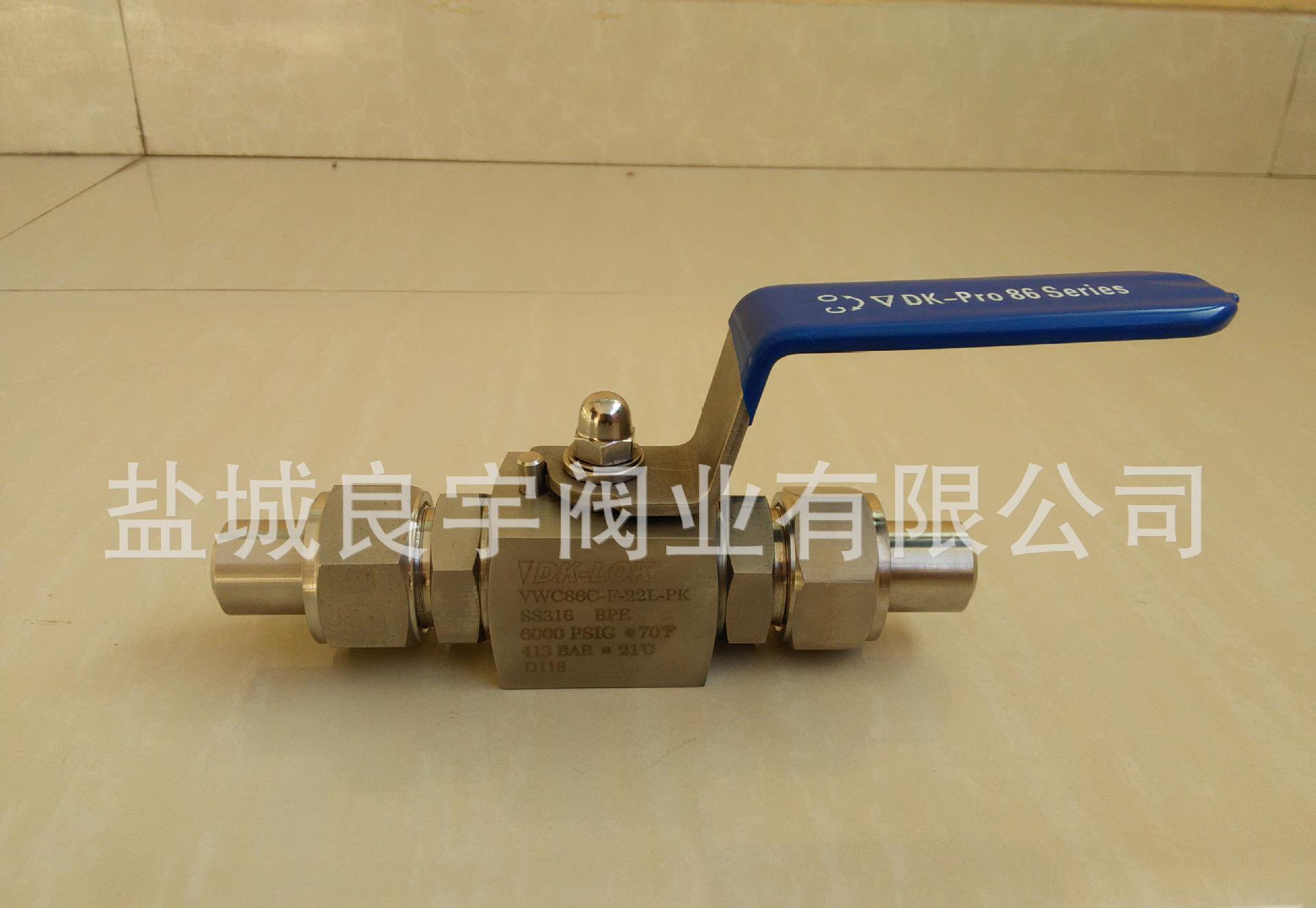

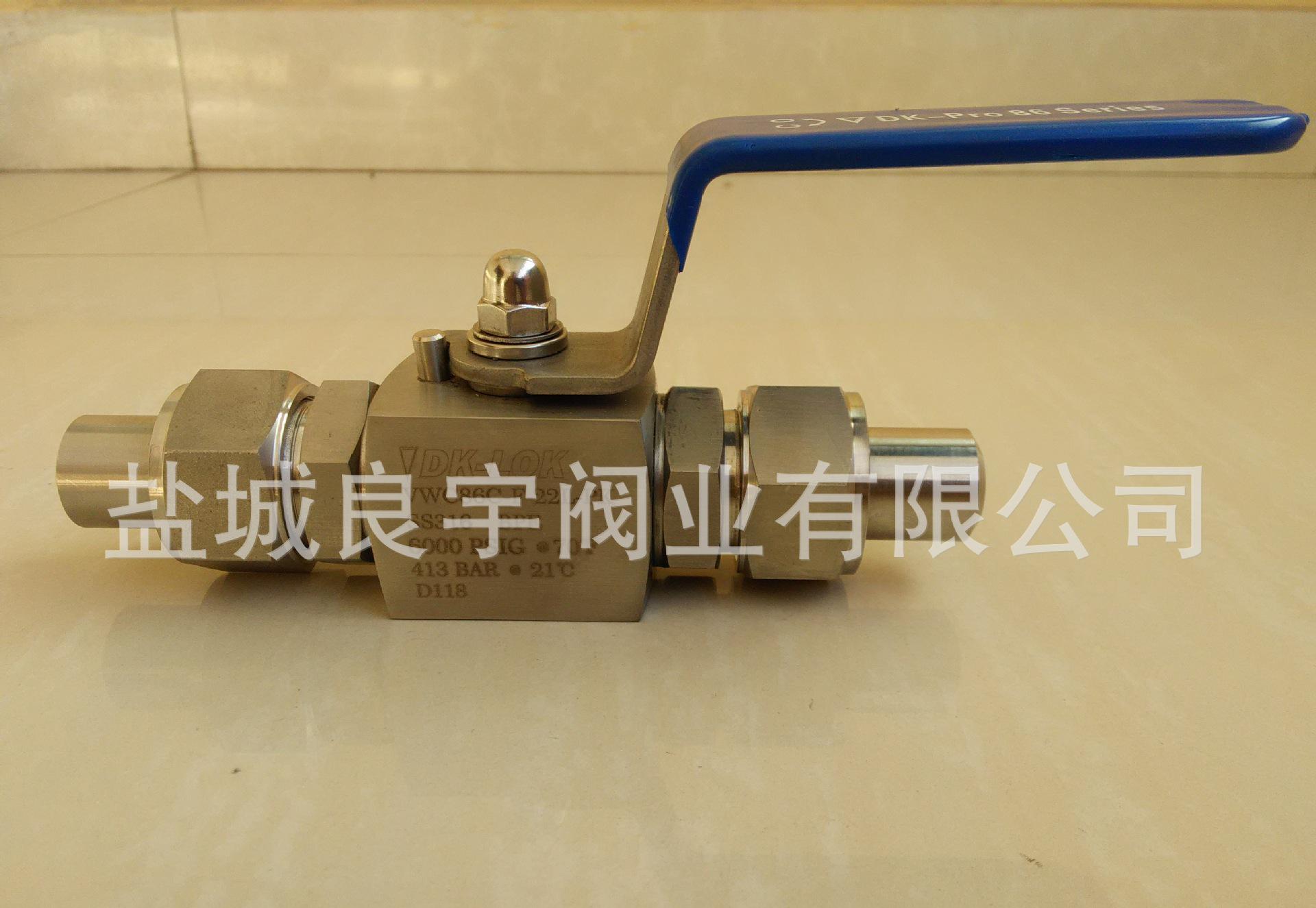

韩国DK-LOK高压球阀,HY-LOK高压球阀,进口球阀概述:进口高压天燃气球阀传动中用来控制燃气的流量和截止的元件。燃气高压球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。燃气球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。燃气球阀主要供开启和关闭管道和设备介质之用。
进口高压天然气球阀的密封原理和特点:
天然气管道上基本使用固定轴式的球阀。目前,固定轴式球阀通常有两种阀座设计:一种是下游阀座自泄放式设计;另一种为双活塞效应的设计。这两种都具有双截断密封作用。当具有下游自泄放功能的阀门处于关闭状态时,管线压力作用在上游阀座环的外表面,使阀座环紧靠在球体上。如果介质从上游阀座泄漏到阀腔中,当阀腔内的压力超出下游管线压力时,下游阀座将脱离球体使阀腔的压力向阀门下游泄放。具有双活塞效应设计的管道球阀在正常情况下,压力作用于阀座密封圈末端的外侧,这种力迫使阀座密封圈向阀体靠近挤压,从而在阀座密封圈和阀体之间形成密封。如果阀座发生泄漏,压力将直接进入阀体内部,该压力作用于阀座密封圈上游密封面的内侧,并紧紧挤压阀座密封圈上部。同时,这种力将迫使阀座密封圈向阀体靠近挤压,从而在阀座密封圈和阀体之间形成有效的密封。
制造规范
基本设计标准:GB12237,JB/T7745,API 6D,BS5351,ASME B16.34。
法兰标准:ANSI B16.5、MSS-SP44、JB/T79-94、GB9112-9113-88、HG20592-20596。
焊接端标准:ANSI B16.25、GB12224-89或用户要求。
结构长度标准:GB12221,GB12237,JB/T7745,ASME B16.10,BS5351。
试压标准:API598,API 6D,JB/T13927。
适用介质:水、蒸汽、液化石油气、天然气及腐蚀性介质等等。
材料的压力-温度等级按GB9131或ANSI B16.5a。
驱动方式:手动、气动、电动、蜗轮驱动等。
球阀产品特征:
●阀体材料:1-钢、2-不锈钢
●球体材料:1-钢、2-黄铜、3-不锈钢
●工作温度:1、-25~+100℃ 2、-30~+170℃
●压力:PN(bar):100-500
●其他密封:1-丁晴橡胶、2-氟橡胶
●手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄0
●表面处理:空**化、G-电镀黄锌
