| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 15mm |
| 规格 | DN15 |
| 结构形式 | 固定球球阀 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 用途 | 截止 |
| 作用对象 | 电站 |
| 零部件及配件 | 配件 |
| 压力环境 | 高压 |
| 类型(通道位置) | 直动式 |
| 品牌 | 济圣 |
| 型号 | KHB |
| 加工定制 | 否 |
YJZQ高压焊接球阀可在其基础上加装执行器，演变成气动高压焊接球阀、电动高压焊接球阀等。
YJZQ型高压球阀依据国外资料研制而成，主要用于液压管路中控制油液的流通和截止。本型球阀具有流阻损失小、密封性能可靠、操作方便、外观精美等特点。可替代国外进口高压球阀。

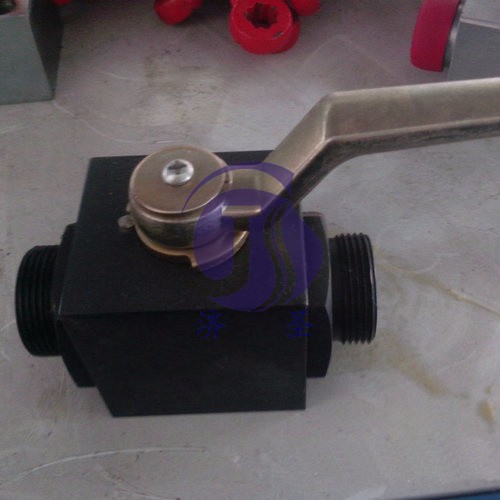

本型高压球阀主要有阀体、球体、阀杆、手柄和密封装置组成。阀体采用钢质锻件，表面镀铬。同时也提供本型不锈钢球阀。本型高压球阀主要有三种连接方式：外螺纹式（内锥面密封）、内螺纹式、焊接方式。
高压液压球阀特点：
一、高压液压球阀耐磨
由于硬密封高压液压球阀的阀芯是合金钢喷焊，密封圈是合金钢堆焊，所以硬密封高压液压球阀在开关时不会产生太大的磨损。
二、密封性能好
由于硬密封高压液压球阀的密封是采用人工研磨，直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的
三、开关轻
由于硬密封高压液压球阀的密封圈底部采用弹簧使密封圈与阀芯紧紧抱在一起，所以在外界力量超过弹簧的预紧力时开关非常轻
四、应用广泛
高压液压球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。
| 适用范围 | ||||
| 公称通径SizeRange | DN | 10～50mm | ||
| 公称压力Working Pressure | PN | 1.6～31.5Mpa | ||
| 适用温度Suitable Temperature | -579 | |||
| 适用介质Suitable Medium | CF8(304)硝酸类 Nitric acid | C88M(316)醋酸类 Acetic acid | 水天然气油品 WaterNaturai Gas Oil | |
KHB焊接高压球阀主要参数：
| 型号 | YJZQ-J10W | YJZQ-J15W | YJZQ-J20W | YJZQ-J25W | YJZQ-J32W | YJZQ-J40W | YJZQ-J50W |
| 焊接式管接头螺母/JB981-77 | M27×1.5 | M30×1.5 | M36×2 | M42×2 | M52×2 | M64×2 | M72×2 |
| 焊接式接管/JB2099-77 | 18 | 22 | 28 | 34 | 42 | 50 | 65 |
| O形密封圈/GB1235-76 | 20×2.4 | 22×2.4 | 28×3.1 | 35×3.1 | 40×3.1 | 50×3.1 | 60×3.1 |
液压球阀安装时的注意事项：
1、安装前，对拆封的液压阀件应仔细查验合格证书和审阅说明书，必要时对阎的压力和密封性进行校验。取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2、弄清楚阀的进油口和回油口的方位。安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装。
3、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓，用螺纹安装的阀件，螺钉不能拧得过紧，以免造成密封不良。
订货时应完整写明型号每个代号及附说明。例如
（1）公称压力为31.5MPa，公称通径20mm，公制内螺纹连接的本型球阀，其型号为YJZQ-J20N
（2）公称压力为31.5MPa，公称通径15mm，内接口寸制管螺纹的本型球阀，其型号为YJZQ-J15NG
（3）公称压力为31.5MPa，公称通径32mm，外螺纹连接，带接管和螺母的本型球阀，其型号为YJZQ-J32W（带接管、螺母）
（4）公称压力为31.5MPa，公称通径10mm，板式连接，带螺钉的本型球阀，其型号为YJZQ-J10B（带螺钉）
| 外螺纹高压球阀 | 内螺纹高压球阀 | 气源高压球阀 | 液压球阀 |
