| 加工定制 | 是 |
|---|---|
| 材质 | 铸钢 |
| 连接形式 | 焊接 |
| 公称通径 | DN150（mm） |
| 适用介质 | 蒸汽,氮气,水,空气,弱酸碱介质,油品 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 双向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 形态 | 隔膜式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | DN32 |
| 品牌 | 温州卓祥 |
| 型号 | ZZYVP |

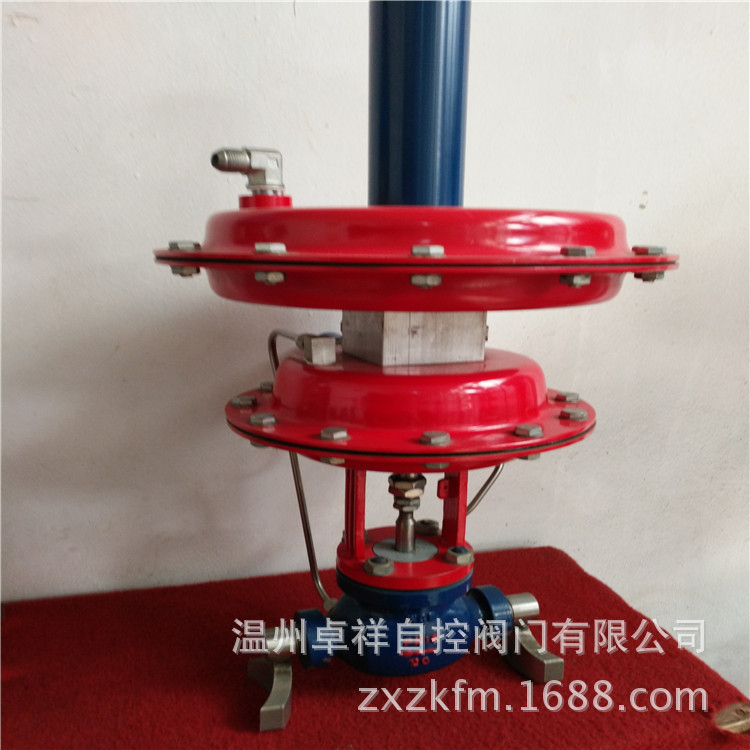

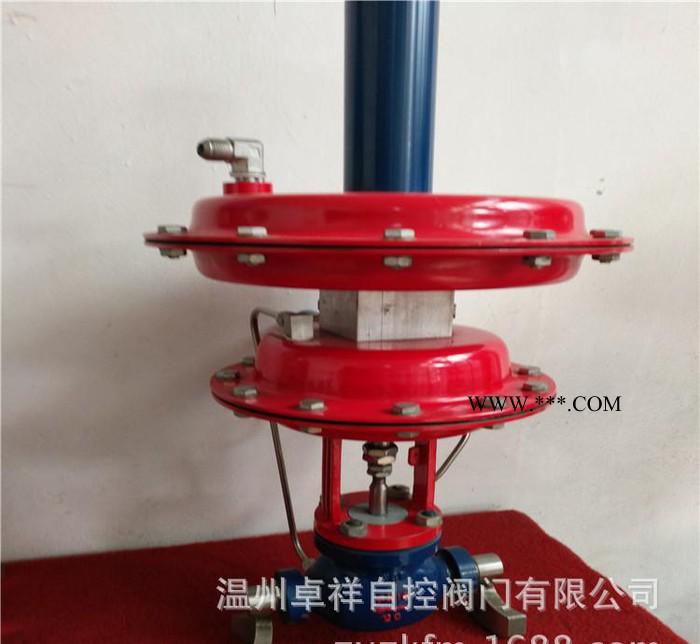

ZJHP型气动单座柱塞调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动薄膜机构或电动执行机构等。
执行标准：
阀体型式：直通铸造球型阀体
阀芯型式：非平衡式单座柱塞阀芯
公称通径：DN20~200 NPS 3/4〞~ 8〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型、
保温夹套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制：
Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
Z系列调节阀 | J:气动薄膜执行机构 | H直行程 | P:标准型单座调节阀 | PN16=16 | C=WCB | DN25= DN25 |
如：Z型气动薄膜单座调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHP-16C DN50 | ||||||
阀门性能：
流量特性 | 直线、等百分比、快开 | ||
可调范围 | 50:1 (CV<6.3 30:1) | ||
额定CV值 | 等百分比CV1.6~630 ，直线CV1.8~690 | ||
允许泄漏量 | 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级） | ||
性能指标 |
| 气动 | 电动 |
基本误差% | ±1.5 | ±1.0 | |
回差% | ≤1.5 | ≤1.0 | |
死区% | ≤0.6 | ≤1.0 | |
始终点偏差% | ±2.5 | ±2.5 | |
额定行程偏差% | ≤2.5 | ≤2.5 | |
选用参数表
阀座直径（mm） | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Cv | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
公称通径 | 行程 | 可选流量系数Cv（★标准型 ●推荐 ○定制） | |||||||||||||
DN20 | 16mm | ● | ● | ● | ★ |
|
|
|
|
|
|
|
|
|
|
DN25 | ● | ● | ● | ● | ★ |
|
|
|
|
|
|
|
|
| |
DN32 | 25 mm | ○ | ○ | ○ | ○ | ○ | ★ |
|
|
|
|
|
|
|
|
DN40 |
| ○ | ○ | ○ | ○ | ● | ★ |
|
|
|
|
|
|
| |
DN50 |
|
| ○ | ○ | ○ | ● | ● | ★ |
|
|
|
|
|
| |
DN65 | 40mm |
|
|
|
|
| ○ | ○ | ○ | ★ |
|
|
|
|
|
DN80 |
|
|
|
|
| ○ | ○ | ○ | ● | ★ |
|
|
|
| |
DN100 |
|
|
|
|
| ○ | ○ | ○ | ● | ● | ★ |
|
|
| |
DN125 | 60mm |
|
|
|
|
|
|
|
| ○ | ○ | ○ | ★ |
|
|
DN150 |
|
|
|
|
|
|
|
|
| ○ | ○ | ● | ★ |
| |
DN200 |
|
|
|
|
|
|
|
|
| ○ | ○ | ● | ● | ★ | |
气动执行机构 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | |||||||||||
350 | 350 | 560 | 900 | ||||||||||||
作用方式 | 弹簧范围 | 金属密封允许压差（MPa） | |||||||||||||
气开 | 20-100KPa | 4.46 | 3.09 | 1.98 | 1.16 | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | 0.03 |
40-200 KPa | 6.4 | 6.4 | 5.94 | 3.34 | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | 0.09 | |
80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | 0.21 | |
气关 | 20-100KPa | 6.4 | 6.19 | 3.96 | 2.23 | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 | 0.06 |
40-200 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | 0.37 | |
80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | 0.52
| |
