| 材质 | 不锈钢 |
|---|---|
| 连接形式 | 法兰 |
| 种类 | 浮球式 |
| 公称通径 | DN80（mm） |
| 适用介质 | 弱酸碱介质 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 零部件及配件 | 配件 |
| 形态 | 旋转式 |
| 类型(通道位置) | 先导式 |
| 规格 | DN15-DN400 |
| 品牌 | 温州卓祥 |
| 型号 | CS41H-16P |
产品说明

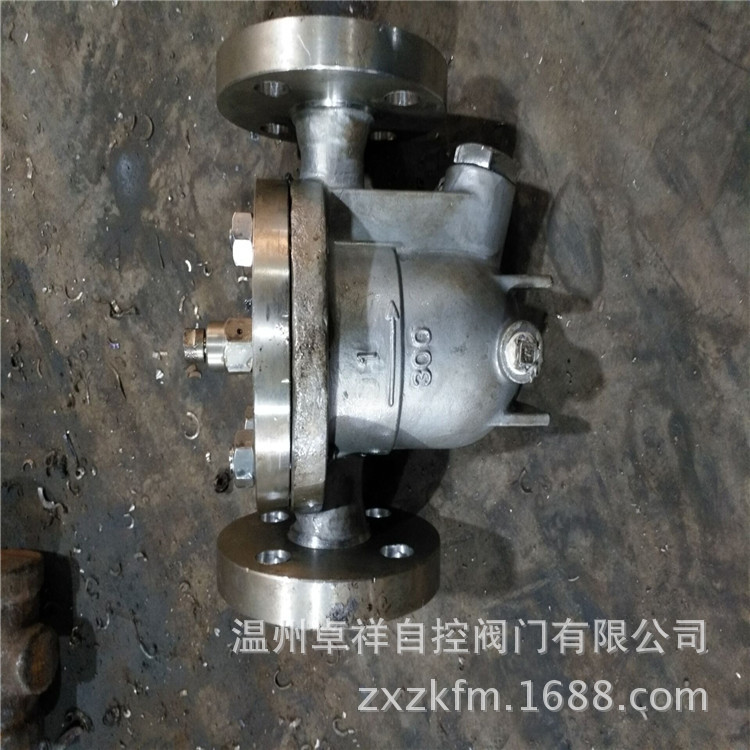

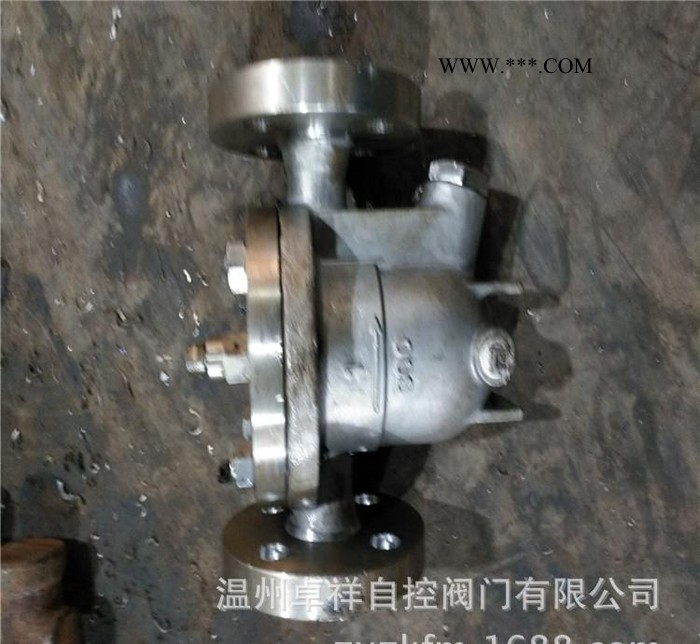

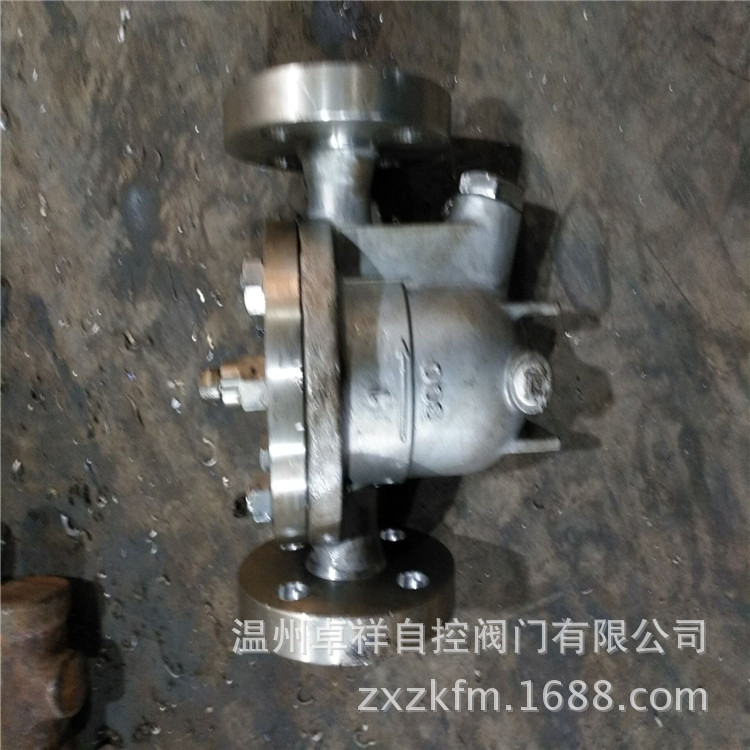

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀：法兰连接、浮球式结构形式，阀座密封面材料为Cr13 系不锈钢，公称压力PN16~PN40，阀体材料为铸铁（CS41H-16）、碳钢（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水阀。用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。
工作原理：自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。
产品特点：①能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率。②蒸汽压力变化时，不受影响，能连续工作性能稳定。③漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。④自动排空气性能好。⑤寿命长，浮球的整个球面都可以做密封面，无集中磨损。
产品性能参数
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀主要性能参数 | ||||
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
CS41H-16 | 16 | 1.6 | ≤200 | 水、蒸汽 |
CS41H-16C | 16 | 1.6 | ≤425 | 水、蒸汽 |
CS41H-25 | 25 | 2.5 | ≤350 | 水、蒸汽 |
CS41H-40 | 40 | 4.0 | ≤425 | 水、蒸汽 |
产品零部件材料
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料 | |
型号 | 阀体材料 |
CS41H-16 | 铸铁 |
CS41H-16C | 碳钢 |
CS41H-25 | 碳钢 |
CS41H-40 | 碳钢 |
产品外形及结构尺寸
CS41H-16、CS41H-16（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm） | |||||||||||||||||
CS41H-16 | CS41H-16（Ⅱ） | ||||||||||||||||
DN | 15 | 20 | DN | 25 | |||||||||||||
D | 170 | 200 | L | 310 | |||||||||||||
H | 127 | 142 | H | 240 | |||||||||||||
h | 80 | 90 | h | 178 | |||||||||||||
重量/kg | 3.5 | 4.5 | 重量/kg | 15 | |||||||||||||
CS41H-16C CS41H-40（Ⅰ）、CS41H-16C CS41H-40（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm） | |||||||||||||||||
CS41H-16C CS41H-40（Ⅰ） | CS41H-16C CS41H-40（Ⅱ） | ||||||||||||||||
DN | 15 | 20 | 25 | DN | 25 | 40 | 50 | ||||||||||
L | 230 | 230 | 230 | D | 320 | 320 | 320 | ||||||||||
H | 220 | 220 | 220 | H | 295 | 295 | 295 | ||||||||||
h | 150 | 150 | 150 | h | 210 | 210 | 210 | ||||||||||
重量/kg | 10 | 10.5 | 11 | 重量/kg | 24 | 25 | 26 | ||||||||||
CS41H-16C CS41H-40（Ⅲ）、CS41H-16C CS41H-40（Ⅳ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm） | |||||||||||||||||
CS41H-16C CS41H-40（Ⅲ） | CS41H-16C CS41H-40（Ⅳ） | ||||||||||||||||
DN | 50 | 65 | 80 | DN | 80 | 100 | |||||||||||
L | 430 | 430 | 430 | D | 580 | 580 | |||||||||||
H | 410 | 410 | 410 | H | 540 | 540 | |||||||||||
h | 290 | 290 | 290 | h | 390 | 390 | |||||||||||
重量/kg | 80 | 83 | 86 | 重量/kg | 130 | 137 | |||||||||||
产品排水量表（过冷度为6℃时的连续排量）
CS41H-16 型自由浮球式蒸汽疏水阀排水量表（kg/h） | ||||||||||||||||||||||
工作压差/MPa | 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 | |||||||||||||||
排水量 | CS41H-16 | 160 | 230 | 300 | — | — | — | — | ||||||||||||||
110 | 160 | 250 | 360 | — | — | — | ||||||||||||||||
90 | 130 | 200 | 280 | 290 | — | — | ||||||||||||||||
50 | 80 | 120 | 180 | 210 | 260 | — | ||||||||||||||||
40 | 50 | 80 | 140 | 170 | 210 | 260 | ||||||||||||||||
CS41H-16Ⅱ | 1400 | 2000 | 2800 | — | — | — | — | |||||||||||||||
1000 | 1300 | 1800 | 3100 | — | — | — | ||||||||||||||||
800 | 1000 | 1400 | 2500 | 3500 | — | — | ||||||||||||||||
600 | 800 | 1100 | 2000 | 2900 | 3800 | — | ||||||||||||||||
500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 | ||||||||||||||||
CS41H-16C（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水阀排水量表（kg/h） | ||||||||||||||||||||||
工作压差/MPa | 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 | |||||||||||||||
排水量 | 产品代号Ⅰ（Φ68） | 180 | 210 | 280 | 450 | 560 | 620 | 660 | ||||||||||||||
产品代号Ⅱ（Φ120） | 500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 | |||||||||||||||
产品代号Ⅲ（Φ190） | 2820 | 4200 | 5080 | 7000 | 8530 | 10200 | 12100 | |||||||||||||||
产品代号Ⅳ（Φ220） | 4200 | 6800 | 8500 | 10270 | 12400 | 15800 | 18500 | |||||||||||||||
CS41H-40（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水阀排水量表（kg/h） | ||||||||||||||||||||||
工作压差/MPa | 0.03 | 0.5 | 1.2 | 1.6 | 2.0 | 2.4 | 3.0 | 3.6 | 4.0 | |||||||||||||
排水量 | 产品代号Ⅰ（Φ68） | 100 | 270 | 380 | 440 | 480 | 520 | 580 | 610 | 630 | ||||||||||||
产品代号Ⅱ（Φ120） | 400 | 1100 | 1620 | 1900 | 2100 | 2280 | 2560 | 2780 | 2900 | |||||||||||||
产品代号Ⅲ（Φ190） | 1060 | 2770 | 4250 | 4900 | 5400 | 5920 | 6550 | 7050 | 7300 | |||||||||||||
产品代号Ⅳ（Φ220） | 1580 | 4160 | 6430 | 7520 | 8450 | 9000 | 10000 | 10800 | 11200 | |||||||||||||
