| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN50（mm） |
| 适用介质 | 蒸汽,水,液化气,空气,弱酸碱介质,油品 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 双向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 执行器 |
| 形态 | 旋塞式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | DN50 |
| 品牌 | 温州卓祥 |
| 型号 | ZAZP |

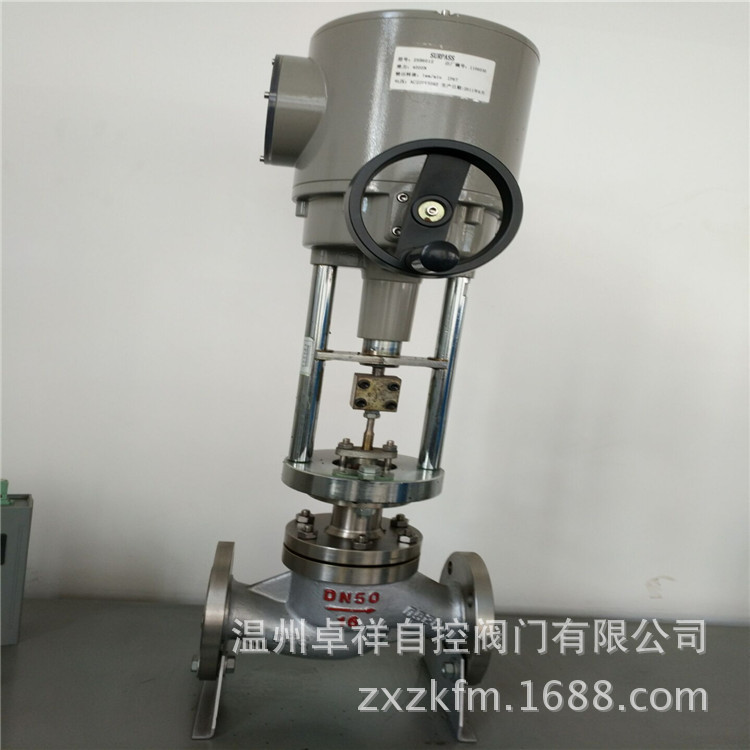

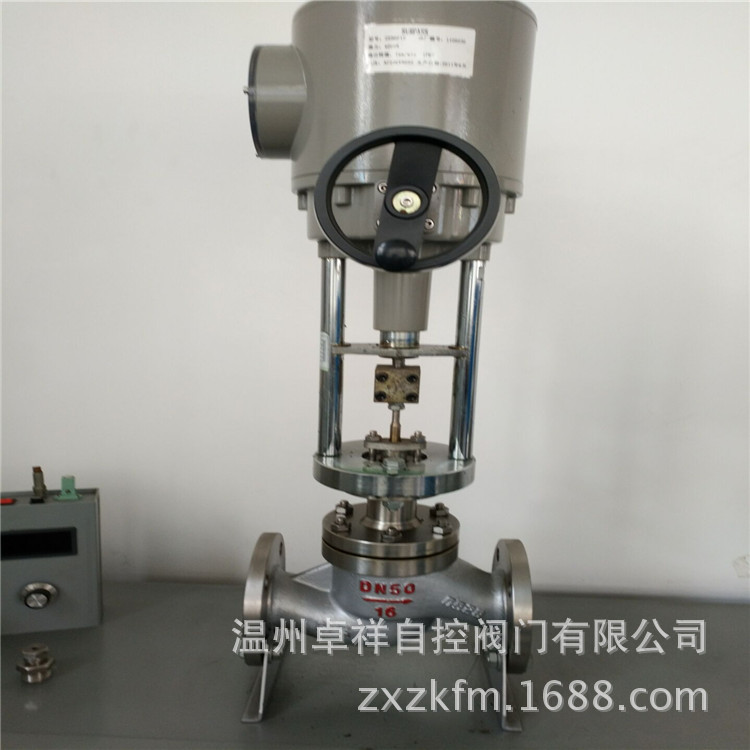

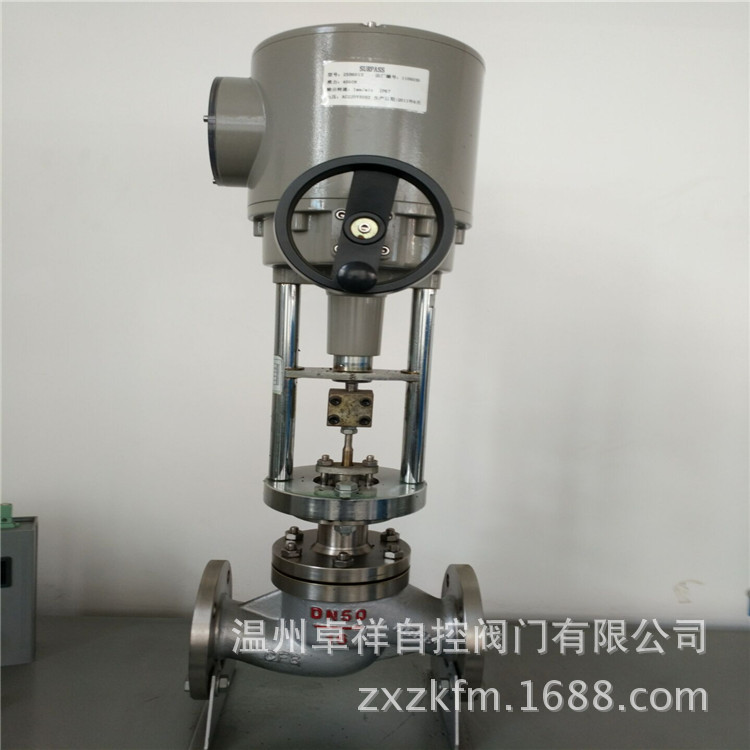

智能电动调节阀产品概述
智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。其智能电动调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。本公司自国外引进的新型 智能电动调节阀 是一种平衡式高压差电动调节阀。配用智能一体式电动执行机构，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动调节阀的开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
二、智能电动调节阀主要技术参数
智能电动调节阀 智能电动调节阀
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、笼式、套筒式
流量特性 等百分比
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
配置执行器类别 德国PS、英国罗托克、德国欧码、西门子等电动执行器
执行器参数 电源电压：220V、380V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP65、IP67、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
三、智能电动调节阀主要结构图
智能电动调节阀
智能电动调节阀
四、智能电动调节阀主要零件材料
1 阀体 WCB 304 316 316L
2 垫片 PTFE石墨垫片 PTFE石墨垫片 PTFE石墨垫片 PTFE石墨垫片
3 阀座/套筒 304 304 316 316L
4 阀芯 304 304 316 316L
5 导向套/并帽 304 304 316 316L
6 中垫 PTFE石墨垫片 PTFE石墨垫片 PTFE石墨垫片 PTFE石墨垫片
7 阀盖 WCB 304 316 316L
8 阀杆 304 304 316 316L
9 金属垫 304 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 螺栓 25 不锈钢 不锈钢 不锈钢
12 填料压盖 WCB 304 316 316L
