| 标准 | 国标 |
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-300（mm） |
| 规格 | DN50 |
| 类型 | 调节阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电子 |
| 适用介质 | 氨气,蒸汽,油品,氧气,水,弱酸碱介质 |
| 形态 | 旋塞式 |
| 用途 | 截止,调节 |
| 零部件及配件 | 执行器 |
| 压力环境 | 1.6-6.4 |
| 类型(通道位置) | 二通式 |
| 品牌 | 温州卓祥 |
| 型号 | ZAZP |
| 加工定制 | 是 |
| 通道位置 | 二通式 |
产品概述
本系列智能型电动调节阀是一种压力平衡式电动智能调节阀。配用智能型电动执行机构，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。所以电动智能调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。
■ 主要技术参数 ● 阀体阀体形式公称通径公称压力法兰标准连接形式阀盖形式压盖型式密封填料
| 直通铸造S型阀体 |
| DN20～300mm |
| PN1.6、2.5、4.0、6.4、10.0、16.0 |
| GB/T9113、 JB/T79 |
| 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 螺栓压紧式 |
| V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件阀芯形式流量特性
● 执行机构执行器型号主要技术参数
| IQ系列、ROM系列 |
| 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、ExdⅡBT6(特殊订货)、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
■ 主要内部结构图
■ 主要零件材料12345678910
| 阀体 | WCB | CF8 | CF8M | CF3M |
| 垫片 | 金属石墨垫片/聚四氟乙烯(PTFE) |
| 阀座、套筒 | 304 | 304 | 316 | 316L |
| 阀芯 | 304 | 304 | 316 | 316L |
| 导向套 | 304 | 304 | 316 | 316L |
| 阀盖 | WCB | CF8 | CF8M | CF3M |
| 阀杆 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 |
| 弹簧 | 65Mn | 304 | 316 | 316L |
| 螺母 | 304 | 304 | 316 | 316L |
■ 主要性能指标项目指标值
| 基本误差% | 配IQ±1.0； 配ROM±1.0 |
| 回差% | 配IQ ±1.0； 配ROM±1.0 |
| 死区% | 1.0 |
| 始终点偏差% | 电开 | 始点±1.0 | 终点±1.0 |
| 始点±1.0 | 终点±1.0 |
| 电关 | 始点 | ±1.0 |
| 终点 | ±1.0 |
| 额定行程偏差% | ≤1.0 |
| 泄露量L/h | 0.01%×阀额定容量 |
| 可调范围R | 30：1 |
■ 额定流量系数Kv、允许压差公称通径 DN(mm)20253240506580100125150200
| 阀座直径 dN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数KV | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 |
| 笼式 | 5.9 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 |
| 额定行程(mm) | 16 | 25 | 40 | 60 |
| 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 |
| 笼式 | 6.4 | 5.8 | 5.0 | 4.9 | 4.3 | 3.0 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 |
■ 主要外形及连接尺寸

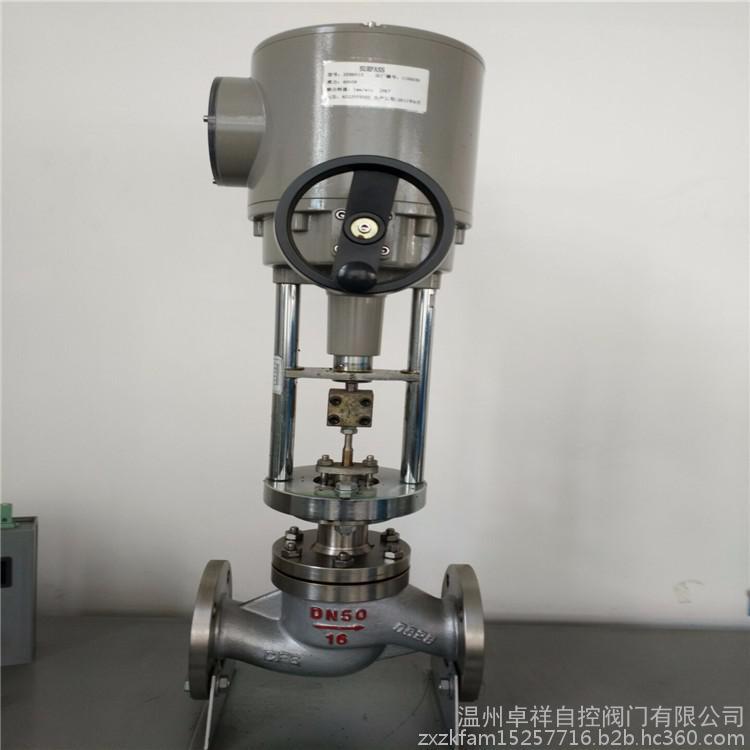

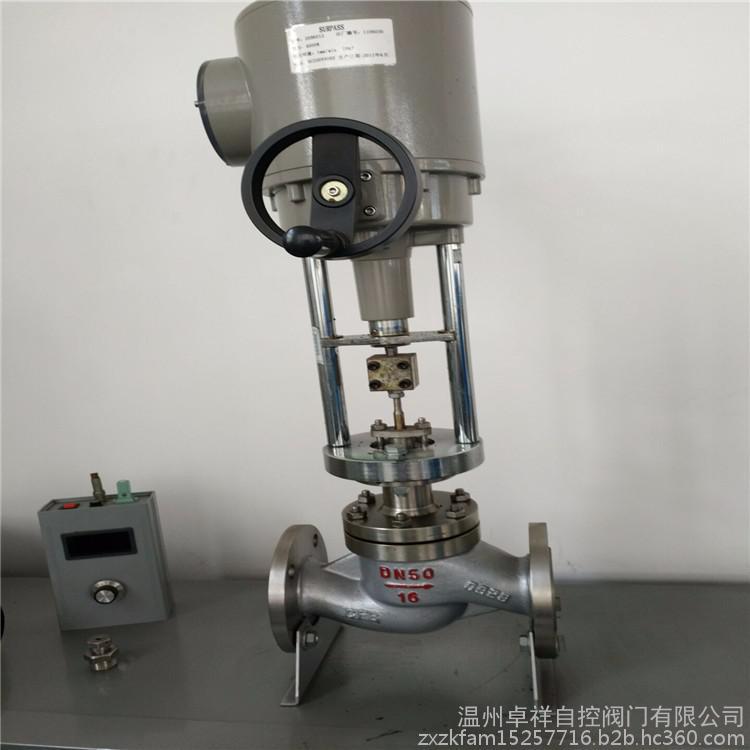

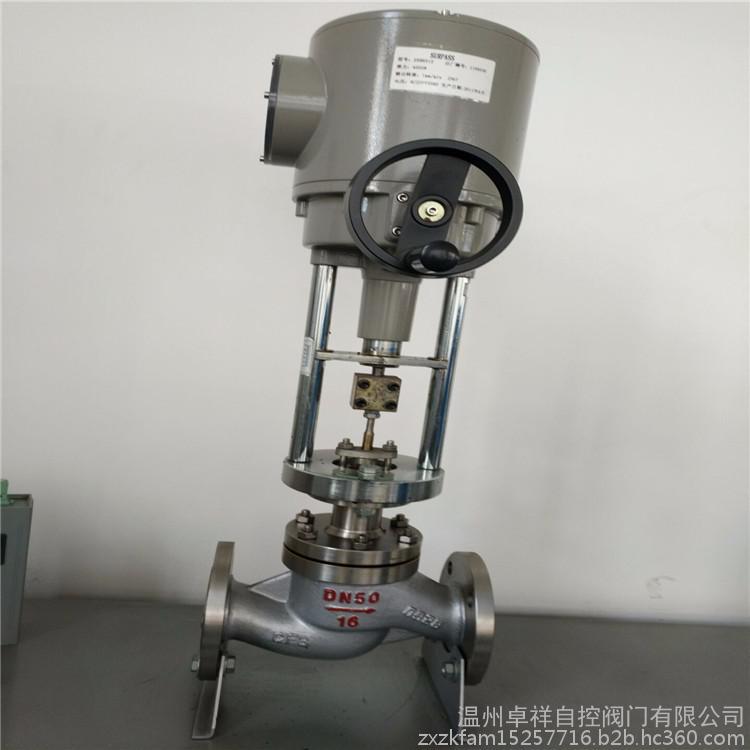

![智能型电动调节阀]()
