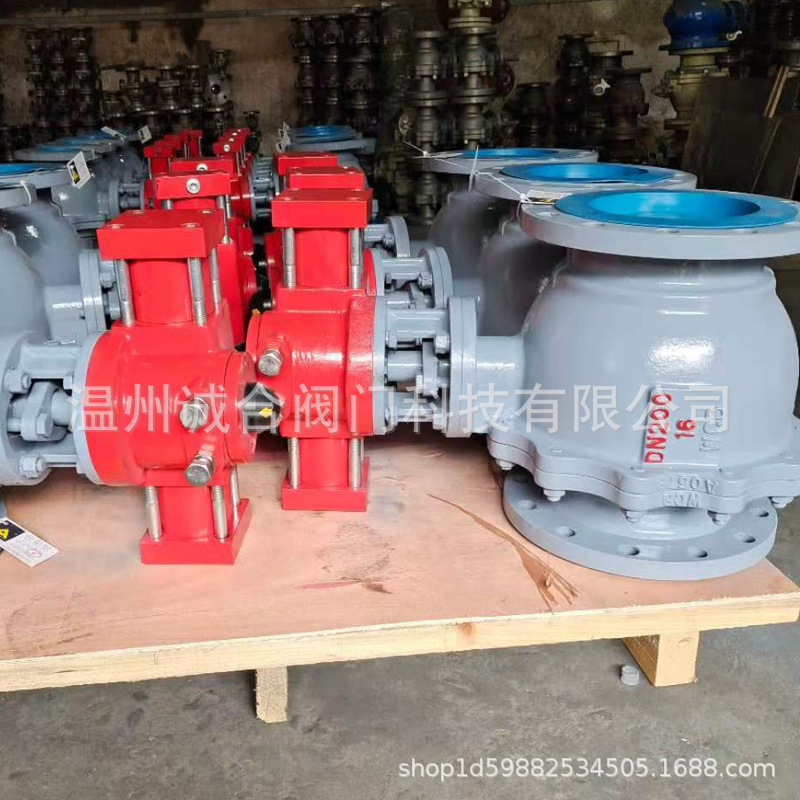

Q745F-16C液动三通T型球阀
1
液动三通球阀适用于水、石油、天然气、钻井液等介质的集输管线上作为起闭装置。液动球阀由液动装置和球阀两大部分组成。靠液动装置使阀杆旋转带动球体转动来达到起闭目的。本产品在生产中不断的提高质量、融入新的技术、以及良好的服务取得了广大用户的信任和好评。
2.液动三通球阀主要参数：
液源压力：1.0～16Mpa最高20MPA，常规4.0Mpa
公称通径：DN15-250
公称压力：PN1.6-10.0Mpa
材 质：WCB、304、316等
3．液动三通球阀标准规范：：
|
标准 |
设计与制造 |
结构长度 |
法兰尺寸 |
压力温度等级 |
检验与试验 |
|
国标与行业标准 |
GB/T 12234 GB/T 19672 |
GB/T12221 |
JB/T 79 HG/T 20592 |
GB/T 9124 GB/T 12224 |
JB/T 9092 GB/T 13927 |
|
美标 |
API 6D API 600 |
ASMEB16.10 API 6D |
ASME B16.5 ASME B16.47 |
ASME B16.34 |
API 598 API 6D |
注：根据用户需要，法兰连接尺寸也可按GB/T 9113、及SH3406等标准提供。
4. 液动三通球阀工作原理：
打开液压泵，液动执行机构动作使活塞旋转阀杆0-90°转动，进而操作阀门开关状态。
5.液动三通球阀特点：
1）、球阀的阀球及阀体，结构轻便，密封性好，可根据工况选择，防腐材质，硬密封则可满足钻井泥浆介质环境。
3）、液压驱动部分结构尺寸小，可满足狭小的安装环境。
4）、液压驱动扭矩大，用防喷器的液控台即可满足使用要求
