| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-500（mm） |
| 规格 | DN50 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 蒸汽,油品,水,空气 |
| 形态 | 柱塞式 |
| 用途 | 进水,节流,调压,调节 |
| 零部件及配件 | 执行器 |
| 压力环境 | 1.6-6.4 |
| 类型(通道位置) | 直通式 |
| 品牌 | 浙江军康阀门 |
| 型号 | ZDLM |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
■产品概述

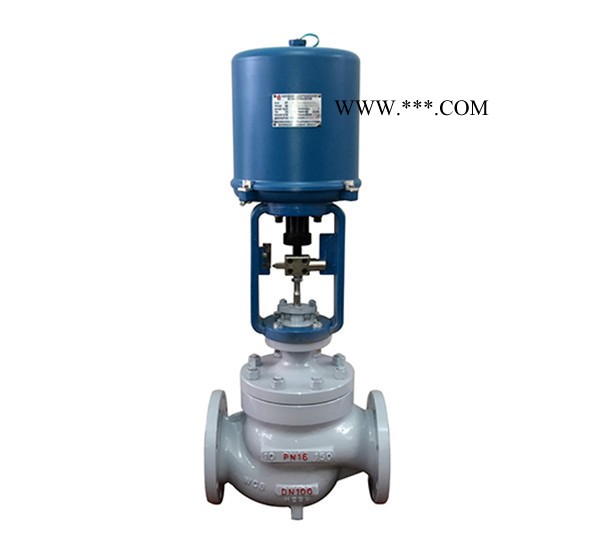

ZDLM电子式电动单座调节阀是由3810L/PSL等系列电子式电动执行机构（智能型一体化执行机构）和单座调节阀组成。电子式电动执行器内置伺服系统，无须另配伺服放大器，有输入信号及电源即可控制运转。电子式执行机构连接简单，单座调节阀阀芯采用顶部导向密封性能好，适用于泄漏量要求严格，阀前后压差不大，有一定粘度或含有纤维状介质的场合。
■主要零部件材质
阀体、阀盖：WCB(ZG230—450)、CF8(ZG1Cr18Ni9Ti)、CF8M(0Cr17Ni12Mo2)、
阀芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
密封垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆：304、316、326L、17-4PH
■主要性能参数
| 公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座通径mm | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数kv | 直线型 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 公称压力(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 | ||||||||||||
| 行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 流量特性 | 直线，等百分比，快开 | ||||||||||||
| 工作温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | ||||||||||||
| 法兰尺寸 | 符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||
| 阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
| 阀芯材质 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||
| 阀体型式 | 直通套筒铸造球型阀 | ||||||||||||
| 上阀盖型式 | 普通式（常温），热片式（中温），长颈式（低温） | ||||||||||||
| 配用电动执行 | PSL | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | |||||||
| 361L | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | ||||||||
| 防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 |
| |||||||||
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
■执行机构参数
| 型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
| PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
| 201 | 361LSA-08 | 1000 | 800 | 0.25 | 4.2 | 电源：AC220V 50Hz | 电源：AC220V 50Hz |
| 202 | 361LSA-20 | 2000 | 2000 | 0.50 | 2.1 | ||
| 204 | 361LSB-30 | 4500 | 3000 | 0.50 | 3.5 | ||
| 208 | 361LSB-50 | 8000 | 5000 | 1.00 | 1.7 | ||
| 312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
■性能指标
| 项目 | 指标值 | ||
| 基本误差％ | 配361L 2.0； 配PSL 0.1 | ||
| 回差％ | 2.5 | ||
| 死区％ | 1.0 | ||
| 始终点偏差％ | 电开 | 始点 | ±2.5 |
| 终点 | ±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 可调范围 | 30：1 | ||
| 额定行程偏差％ | 2.5 | ||
| 允许泄量L/H | 单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4 | ||
■允许压差
| 公称通径(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
| 阀座直径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 执行机构 | 允许压差△P（MPa） | ||||||||||||
| 配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 5.1 |
|
|
|
|
|
|
|
|
| PSL204 |
| 4.31 | 2.76 | 1.76 | 6.4 | 6.4 | 5.62 |
|
|
|
|
| |
| PSL208 |
|
|
|
| 1.86 | 1.23 | 0.78 | 6.4 | 5.31 | 3.97 |
|
| |
| PSL320 |
|
|
|
|
|
|
| 1.26 | 0.87 | 0.49 | | | |
| 配361L | 361LSA-20 | 6.4 | 6.4 | 6.4 | 6.4 |
|
|
|
|
|
|
|
|
| 361LSB-50 |
|
|
|
| 6.4 | 6.4 | 6.25 |
|
|
|
|
| |
| 361LSC-65 |
|
|
|
|
|
|
| 6.4 | 4.32 | 3.23 |
|
| |
| 361LSC-99 |
|
|
|
|
|
|
| 0.63 | 0.44 | 0.25 | 3.31 | 0.27 | |
