| 材质 | 铸钢 |
|---|---|
| 连接形式 | 法兰 |
| 种类 | 膨胀式 |
| 公称通径 | 15-50（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 1.6 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 零部件及配件 | 阀体 |
| 形态 | 蝶式 |
| 类型(通道位置) | 二通式 |
| 规格 | DN15,DN20,DN25,DN32,DN40,DN50 |
| 外形 | 中型 |
| 品牌 | 守训 |
| 型号 | STC |
一、产品介绍：
【疏水阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
【疏水阀】是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备只需要蒸汽，在这种设备内肯定会产生凝结水，凝结水则成为有害的流体，同时还混入了空气和其他不可凝气体，成为引起设备产生故障和降低性能的原因。在这种情况下，【疏水阀】**重要的功能有以下三个方面：(1)能迅速排除产生的凝结水。(2)防止蒸汽泄漏。(3)排除空气及其他不可凝气体。
STC可调恒温式蒸汽疏水阀结构原理：
ST系列可调恒温式蒸汽疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节。
二、STC可调恒温式蒸汽疏水阀主要技术参数：
| 公称压力 | 0.8、1.0、1.6、2.5、4.0MPa |
| 公称通径 | 15、20、25、32、40、50、65、80、100mm |
| 排水温度： | A组 65～100℃ B组 95～135℃ C组 130～165℃ |
| 漏气率： | 0.5％以下 |
| 使用寿命： | 10000小时以上 |
| 使用温度： | 80～450℃ |
| 连接方式： | ①ST为螺纹角式②STB为螺纹直通带过滤器 ③STC为法兰直通带过滤器 |

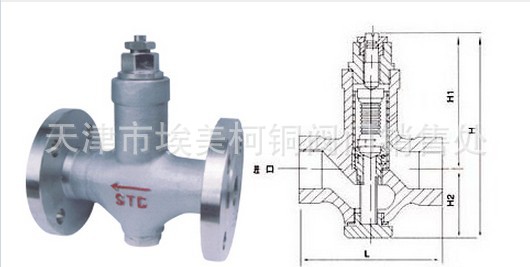

三、STC可调恒恒温式蒸汽疏水阀主要外型及连接尺寸：
| 型号（DN） | 外形尺寸 External Dimensions | **大排量 T/h | 型号（DN） Type ST8-15 | 外形尺寸 External Dimensions | **大排量 T/h | 法兰外径 D | ||
| 长L | 高H | 长L | 高H | |||||
| ST8-15 | 120 | 65 | 1.4 | STB16-15 | 90 | 150 | 3.0 | |
| ST8-20 | 120 | 65 | 3.0 | STB16-20 | 100 | 150 | 4.0 | |
| ST8-25 | 130 | 70 | 4.0 | STB16-25 | 120 | 165 | 5.0 | |
| ST16-15 | 120 | 65 | 3.0 | STB10-40 | 140 | 185 | 9.0 | |
| ST16-20 | 120 | 65 | 4.0 | STB10-50 | 160 | 195 | 11.0 | |
| ST16-25 | 130 | 70 | 5.0 | STC16-15 | 150 | 175 | 3.0 | 95 |
| ST16-40 | 145 | 85 | 9.0 | STC16-20 | 150 | 175 | 4.0 | 105 |
| ST16-50 | 145 | 95 | 11.0 | STC16-25 | 160 | 185 | 5.0 | 115 |
| STC10-40 | 230 | 255 | 9.0 | 145 | ||||
| STC10-50 | 230 | 255 | 11.0 | 160 | ||||
| STC10-80 | 310 | 285 | 18.0 | 195 | ||||
| STC10-100 | 310 | 355 | 22.0 | 215 | ||||
