材质	不锈钢
连接形式	法兰
结构形式	固定球球阀
公称通径	15（mm）
适用介质	水
压力环境	低压
工作温度	高温
标准	国标
流动方向	单向
驱动方式	电子
零部件及配件	阀体
用途	流量控制
类型(通道位置)	二通式
作用对象	水
阀门	球阀
品牌	守训
型号	ZQO-16P

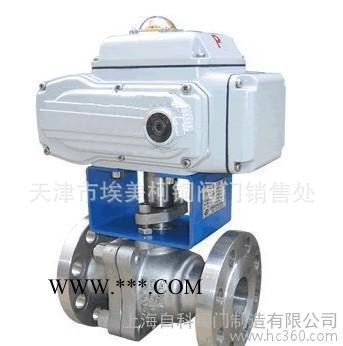

ZQO型电动切断球阀介绍ZQO型切断球阀由执行机构和球阀本体组成，O型球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。特别是球阀具有可靠的密封性能，作为管道内介质的切断使用，广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

标准规格阀体型式：直通铸造阀
阀芯型式：O型截球体
公称通径：DN15 ~300 NPS 1/2〞~12〞
公称压力：PN16 ~40 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：气动：活塞式执行机构、气动薄膜执行机构
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆

型号编制

Z	执行机构	Q	结构形式	-公称压力	阀体材质	公称通径
Z系列切断阀	S:气动活塞执行机构  J:气动薄膜执行机构  A:电动DTR执行机构  R:电动3810R执行机构	Q 切断阀	O:标准型软密封切断球阀  OH:硬密封切断球阀	PN16=16 CL150LB=CL150	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质	DN50=DN50 NPS2〞=NPS2〞
如：气动活塞式切断球阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZSQO-16C DN50

性能

流量特性	快开(ON-OFF)
额定CV值	全腔型CV 21~7359
行程	全开 90°
允许泄漏量	软密封：0泄漏

选用参数表

公称通径DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Cv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
配套气动执行器 阀座PTFE
双作用ATD-	50		63	75		88	100		125	145	180	240	265
单作用ATS-	63	75		88	100	115	125	145	160	200	240	265	330
配套电动执行器 阀座PTFE
电动执行器3410R-	05		10			20		50		60			100
