特点：耐磨性能好，过流通道大，操作简单。
用途：抽沙，泥浆，粉煤灰，固体粉末颗粒。
别名：潜水抽沙泵，潜水吸沙泵，潜水泥沙泵，潜水泥浆泵，潜水渣浆泵。
一、产品概述：

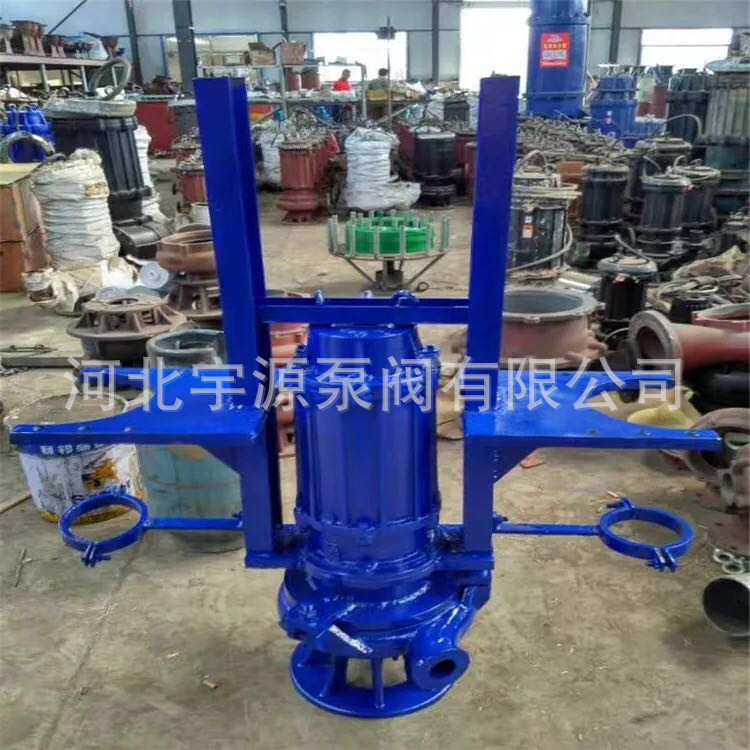

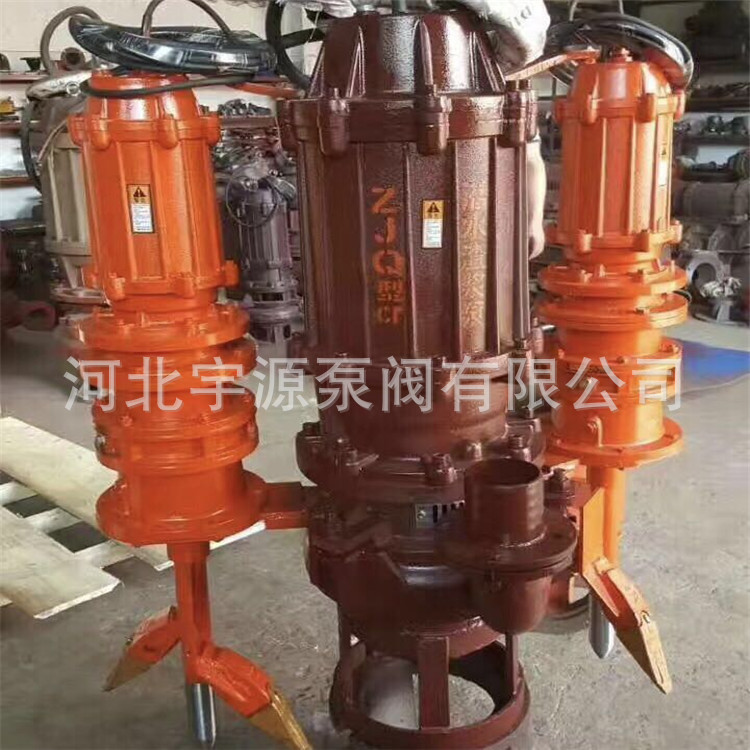

ZJQ型潜水吸沙泵是电机与水泵同轴潜入水中工作的，该泵过流部件采用高合金耐磨材料制造，具有较好的耐磨性，过流通道大，适用于输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质..该系列产品吸收国内外先进技术设计制造，独特的密封装置能够有效平衡油室内外压力，最大限度保护了机械密封的可靠性，电机采用过热保护、进水检测保护等多种保护措施，能够在恶劣的工况条件下长期安全的运行。水泵的前置搅拌叶轮能将沉积淤积物冲击成高浓度的湍流，使水泵在无须附属装置的情况下实现高浓度吸淤。
二、结构特点：
1. 整机为干式下泵型，电机采用油室密封方式，内设机械密封，能有效防止高压水和杂质进入电机内腔。

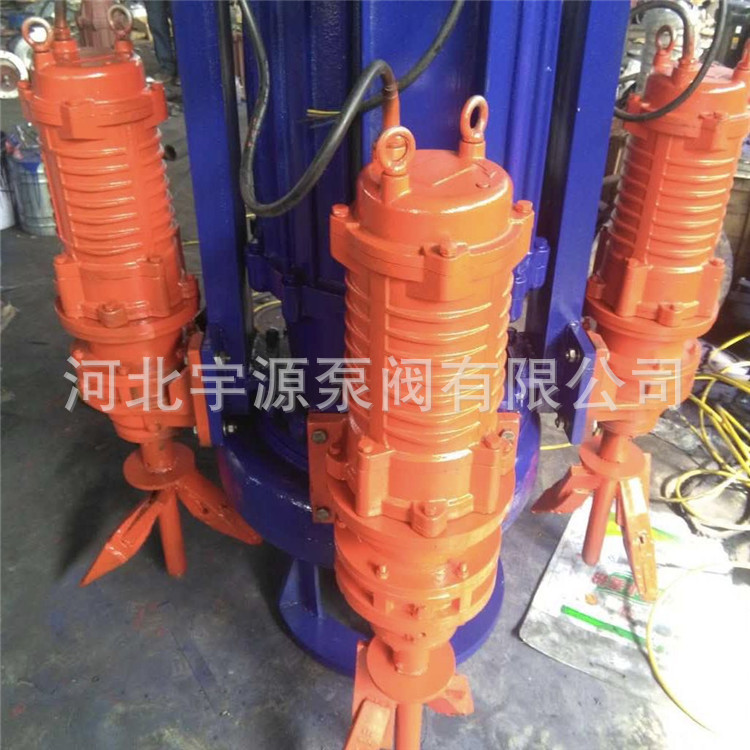

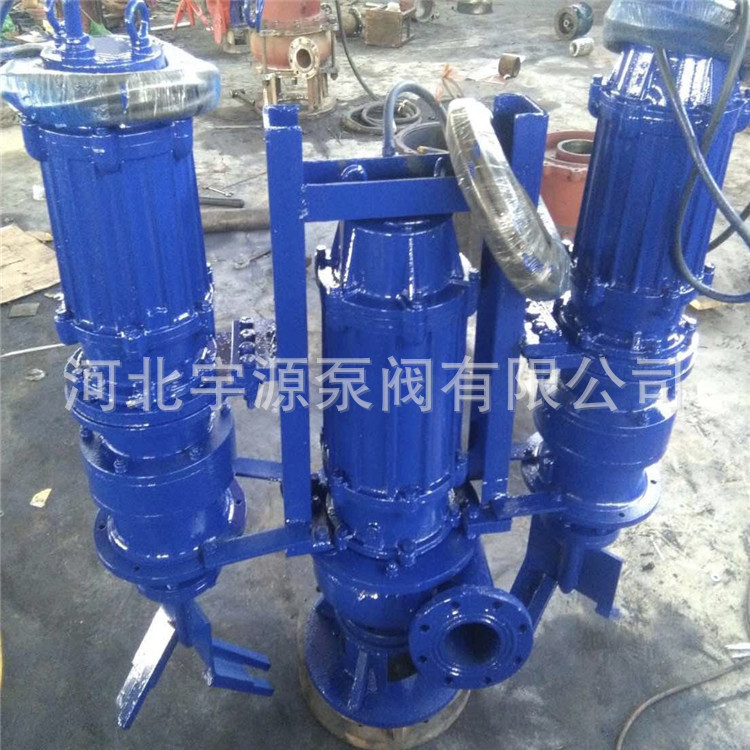

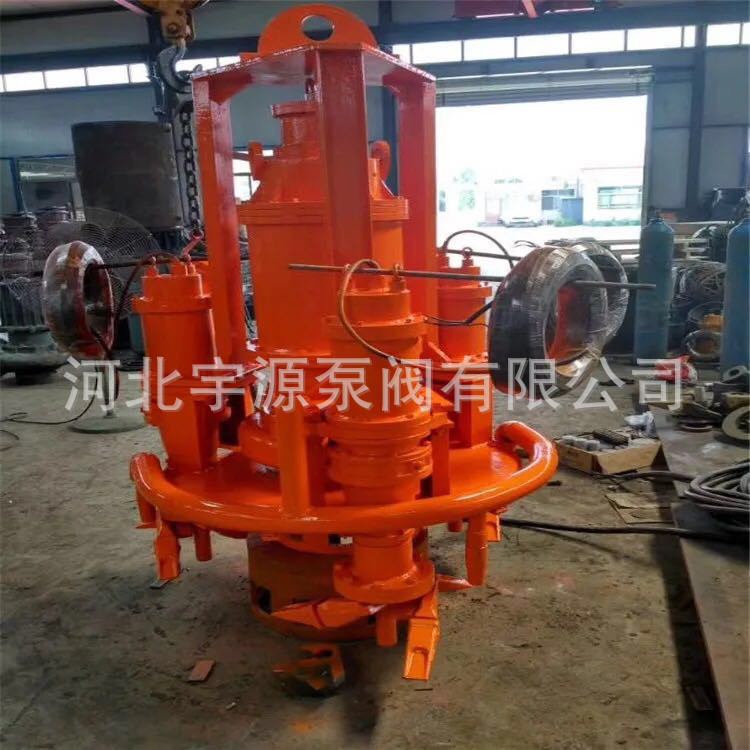

2. 除主叶轮外，还有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3. 叶轮和搅拌叶轮等过流部件采用高硬度的高鉻铸钢制造，耐磨、耐腐、排污能力强，能通过较大的固体颗粒。
4. 电机潜入水下，不受吸程限制，吸渣率高，清淤更彻底。
5. 整体设备简化，机组总投资降低。
三、使用条件：
1.电源为50Hz/380V三相交流电源。
2.介质最高温度不得高于60℃，介质中不含易燃易爆性气体。
3.介质中固体颗的最大重量浓度：灰渣为45%，矿渣为60% 。
4.机组潜水深度：不大于20米，不小于1米。
5.机组在介质中的工作位置为立式，工作状态为连续。
性能参数及性能曲线：
|
序号 |
型号 |
流量m3/h |
扬程m |
电机功率kw |
转速r/min |
效率（%） |
间断通过最大颗粒mm |
出水口径mm |
|
1 |
50ZJQ20-25-4KW |
|
|
4 |
1460 |
43 |
12 |
50 |
|
20 |
25 |
|||||||
|
|
|
|||||||
|
2 |
80ZJQ20-30-5.5KW |
|
|
5.5 |
1460 |
43 |
12 |
80 |
|
20 |
30 |
|||||||
|
|
|
|||||||
|
3 |
80ZJQ30-30-7.5KW |
24 |
31 |
7.5 |
1460 |
43 |
13 |
80 |
|
30 |
30 |
|||||||
|
36 |
29 |
|||||||
|
4 |
100ZJQ50-26-11KW |
60 |
27 |
11 |
1460 |
48 |
21 |
100 |
|
50 |
26 |
|||||||
|
35 |
25 |
|||||||
|
5 |
100ZJQ100-18-11KW |
120 |
20 |
11 |
1460 |
55 |
21 |
100 |
|
100 |
18 |
|||||||
|
70 |
15 |
|||||||
|
6 |
100ZJQ60-30-15kw |
72 |
33 |
15 |
1460 |
50 |
13 |
100 |
|
60 |
30 |
|||||||
|
40 |
27 |
|||||||
|
7 |
150ZJQ150-15-15kw |
180 |
13 |
15 |
1460 |
56 |
21 |
150 |
|
150 |
15 |
|||||||
|
105 |
17 |
|||||||
|
8 |
150ZJQ150-22-22 |
105 |
25 |
22 |
980 |
60 |
32 |
150 |
|
150 |
22 |
|||||||
|
180 |
20 |
|||||||
|
9 |
150ZJQ200-15-22kw |
140 |
17 |
22 |
980 |
60 |
45 |
150 |
|
200 |
15 |
|||||||
|
240 |
13.5 |
|||||||
|
10 |
150ZJQ240-20-30kw |
|
|
30 |
980 |
60 |
25 |
150 |
|
240 |
20 |
|||||||
|
|
|
|||||||
|
11 |
150ZJQ100-35-30kw |
|
|
30 |
980 |
50 |
25 |
150 |
|
100 |
35 |
|||||||
|
|
|
|||||||
|
12 |
150ZJQ150-30-30kw |
140 |
28 |
30 |
980 |
50 |
21 |
150 |
|
150 |
30 |
|||||||
|
180 |
26 |
|||||||
|
13 |
150ZJQ140-40-37kw |
|
|
37 |
980 |
37 |
21 |
150 |
|
140 |
40 |
|||||||
|
|
|
|||||||
|
14 |
150ZJQ100-50-37kw |
|
|
37 |
980 |
43 |
25 |
150 |
|
100 |
50 |
|||||||
|
|
|
|||||||
|
15 |
150ZJQ100-60-45kw |
|
|
45 |
980 |
43 |
13 |
150 |
|
100 |
60 |
|||||||
|
|
|
|||||||
|
16 |
150ZJQ200-30-45kw |
140 |
33 |
45 |
980 |
53 |
25 |
150 |
|
200 |
30 |
|||||||
|
240 |
27 |
|||||||
|
17 |
150ZJQ250-35-55kw |
175 |
38 |
55 |
980 |
53 |
36 |
150 |
|
250 |
35 |
|||||||
|
300 |
33 |
|||||||
|
18 |
150ZJQ150-45-55kw |
105 |
47 |
55 |
980 |
50 |
21 |
150 |
|
150 |
45 |
|||||||
|
180 |
42 |
|||||||
|
19 |
150ZJQ600-15-55kw |
420 |
18 |
55 |
980 |
62 |
32 |
150 |
|
600 |
15 |
|||||||
|
720 |
11 |
|||||||
|
20 |
150ZJQ350-35-75kw |
|
|
75 |
980 |
55 |
28 |
150 |
|
350 |
35 |
|||||||
|
|
|
|||||||
|
21 |
150ZJQ200-55-75kw |
245 |
58 |
75 |
980 |
50 |
18 |
150 |
|
200 |
55 |
|||||||
|
240 |
51 |
|||||||
|
22 |
150ZJQ200-60-90kw |
240 |
58 |
90 |
980 |
50 |
14 |
150 |
