SD－101/201多功能冲床模具安全检出器采用高速单片机作外理器，高速、高可靠，能实现材料末端检出、挤料、误送、排出通过检出、延时等多种功能，是冲床自动化行业不可缺少的检测装置。
广泛应用于各种连续及单冲模冲床、攻牙机、打孔机等设备的全自动化升级，能全方位多角度对模具进行保护，大量减少劳动力，防止不良品的产生，降低生产成本，提高市场竞争力。
SD-101/201应用功能
|
A：动作检出：波动（挤料） |
侦测（棒）装置接触（ON）检出 |
|
A：动作检出：材料末端 |
侦测（棒）装置切断（OFF）检出 可做延时检出 |
|
同期检出: 应用：送料不足检测 送料间距检测 |
配合冲床送料时间、(角度)，来检测送料是否正确，同期基准点（TM黄色灯）在90度位置也就是在冲床轮轴装设凸轮信号。在TM灯未亮之前材料先送定位，否则停机。 |
|
记意检出（通过检出） 应用：冲压制品排出 （吹出）检出 |
冲床每冲压一行程必须要有制品通过检测装置（光电、磁性、微动、近接等开关）输入检出讯号作记意（MY绿色灯），同期灯亮清除记意如无制品通过就停止。 |
|
多功能检测 |
可根据客户要求编写程序，做到量身订做 |

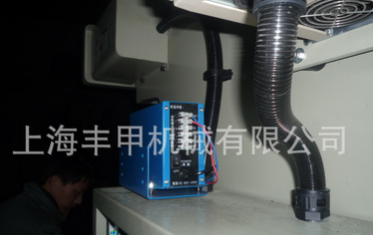

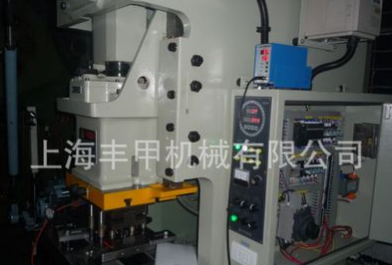

检出装置应用例
CH1－2材料之波动，挤料检出（A检出）材料末端检出（B检出）
CH3 材料送料不足，间距检出（同期检出）采用一般近接开关，光电开关
CH4 制品排料确认检出使用红外线侦测器
CH5－8多功能检出通道，采用接近开关，光电开关
规格
|
SD-101 |
SD－201 |
||
|
检出回路 |
8CH，独立检出 |
检出幅 |
HD－601最大150MM/HD－602最大100MM（红外线侦测） |
|
选择切换 |
A/B记意/同期 |
最小检出 |
￠2MM（距离设定0.5M）不透明体 |
|
反应时间 |
ON检出3us、OFF检出300us以下 |
检出距离 |
500MM以内 |
|
使用电压 |
AC85V-270V、50/60HZ±10% |
电源电压 |
DC12V－24V（±10%） |
|
消耗电力 |
16W以下 |
消费电力 |
60MA以下 |
|
输出信号 |
继电器/A/B(220V3A) |
输出指示 |
(绿色)电源\红色(通过表示) |
|
延迟时间 |
10MS |
感度调整 |
依检测物大小调整 |
|
周围温度 |
0℃－40℃ |
周围温度 |
0℃-40℃ |
|
输入信号 |
DC12V、检测装置 |
反应速度 |
1MSEC以下 |
|
标准配件 |
侦测棒单叉1支、六蕊讯号线1条，预备凸轮线2条 |
连接线长度 |
2.5M |
|
外形尺寸 |
175W×212L×100H |
外形尺寸 |
40W×210L×180H |
|
重量 |
2.65KG |
重量 |
本体1.2KG反射板0.3KG |
