| 电机功率 | 40kw |
|---|---|
| 配套动力 | 电动机 |
| 用途 | 矿用 |
| 品牌 | 恒泰 |
| 型号 | JS40 |
| 加工定制 | 是 |

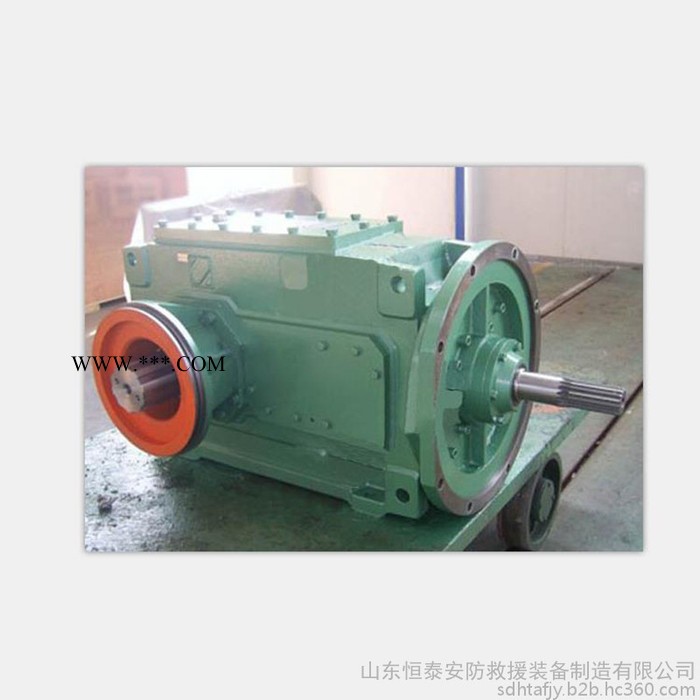

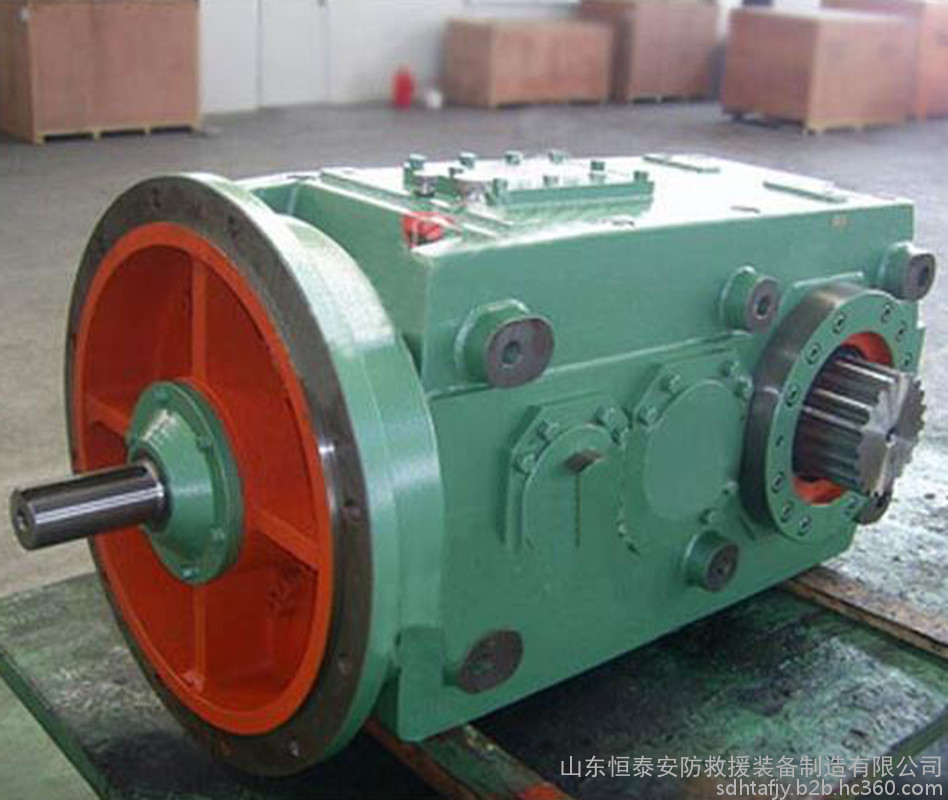

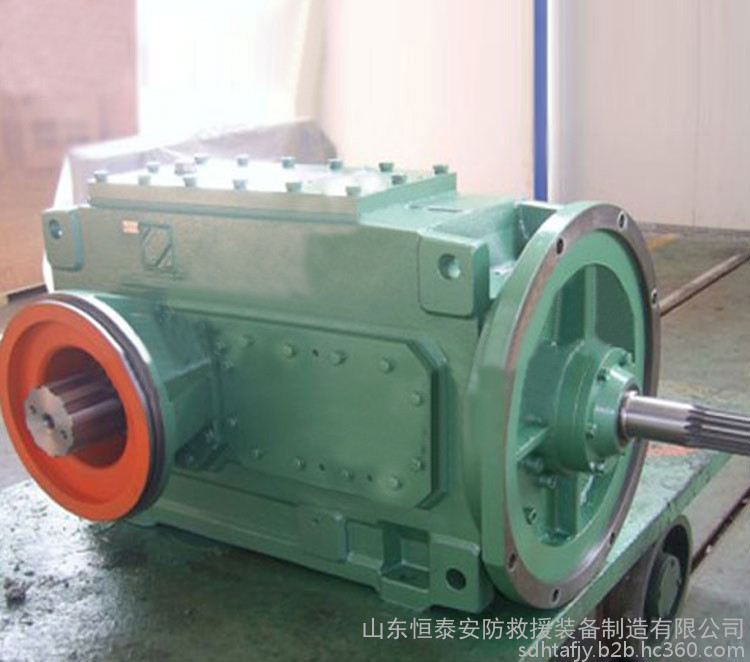

JS40刮板机减速机
一、 概述：
该减速器具有承载能力大、传动效率高、噪音低、体积小、重量轻、寿命长的特点。适用于输入轴与输出轴呈垂直方向布置的传动装置，如刮板输送机、带式输送机及各种运输机械，也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等各种通用机械的传动机构中。
JS40型号组成及代表意义：
| 名称 | J | S | 40 |
| 意义 | 减速机 | 平行布置型式 | 主参数代号（传递功率KW） |
二、技术特征：
| 名称 | 型号 | 传动比 | 外形尺寸(mm) | 总重(t) |
| 减速机 | JS40 | 24.565 | 1150×834×470 | 0.656 |
三、结构型式及作用：
减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速，总减速比为l:24.564。第二、三轴的轴承为单列园锥滚子轴承，第四轴为双列向心球面滚子轴承。轴上的锁紧螺母是用以固定轴承并保证轴承轴向游隙量为0.05～0.1毫米，第二、三、四轴承轴向游隙量是用调整垫保证，其中二、三轴轴承轴向游隙量为0.08～0.15毫米，四轴轴承轴向游隙量为0.06～0.15毫米。在组装时，园弧伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点，轴园弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫调整轴向位置。以达到较好的啮合精度，调整好的一对园弧伞齿轮啮合侧隙不小于0.17毫米，接触斑点沿齿长和齿高方向不小于50％。
减速器内注入150号工业齿轮油，注入量为浸入大园弧伞齿轮的1／3，以保证各部位得到充足的润滑。
四、使用维护注意事项：
1、每班检查减速器各连接螺栓有无松动现象，发现松动应及时拧紧。
2、要经常注意减速器的工作情况，如发现有异常噪音、温升过高或各密封面渗漏现象时，应及时处理；油温不得超过80℃；齿轮齿面不得有明显磨损、点蚀；在检修时各部位应按规定的间隙调整合适。
五、机器的润滑：
| 序号 | 部件名称 | 润滑部位 | 注油点数 | 润滑油牌号 | 备注 |
| 1 | 减速器整机 | 轴承、齿轮 | 注入箱内 | 150号工业齿轮油 | 检修注油 |
| 2 | 减速器轴 | 轴承 | 1 | 钙钠基润滑脂ZGN-2 | 每月注油一次 |
六、可能发生的故障及处理方法：
| 序号 | 故 障 | 原 因 | 预防及处理方法 |
| 1 | 减速器运转声音不正常 | 齿轮啮合不好 | 调整啮合间隙 |
| 2 | 轴承或齿轮较严重磨损；轴承轴向游隙量过大 | 更换磨损的齿轮或调整轴承好轴承的轴向游隙量 |
