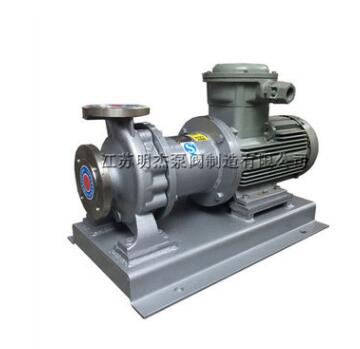

CQB磁力驱动泵

• 流量范围：3.6~100m3/h
• 扬程范围：15~80m
• 设计压力：2.5Mpa
• 设计温度：≤100℃
• 产品描述：CQB磁力驱动泵适用介质：碱液、有机溶剂、医药中间体等。 特点：超长寿命，免维护。 可以针对不同工况条件，订制特殊的配置。

CQB磁力驱动离心泵概述

CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。

CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。

CQB系列磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

CQB磁力驱动离心泵适用范围

CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，最大工作压力2.5MPa，温度≤100℃，密度≤1600kg/m3，粘度不大于 30×10-6m2/s的不含硬颗粒和纤维的液体。

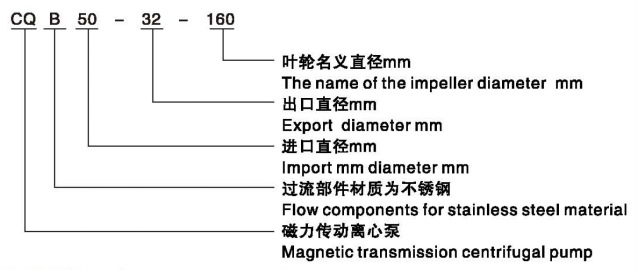

CQB磁力驱动离心泵型号意义

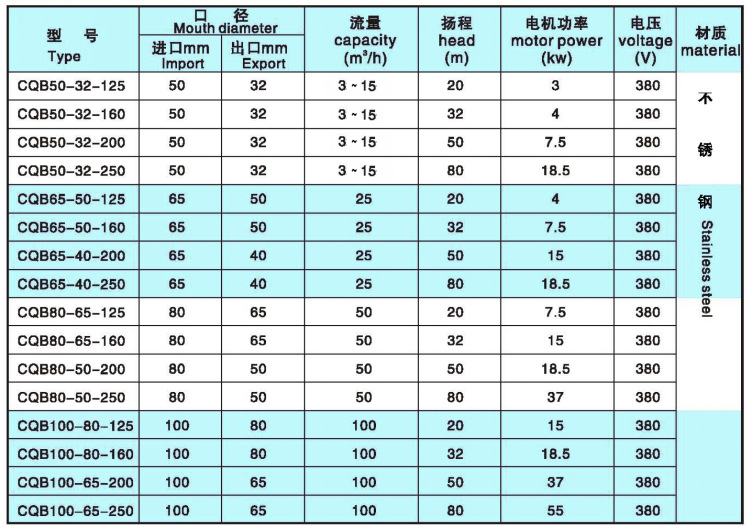

CQB磁力驱动离心泵性能参数表





CQB磁力驱动离心泵产品优势

1.铸件

本公司的泵体叶轮采用CZ型标准化工流程泵铸件（市场大多数磁力泵均采用IH泵体叶轮铸件），设计压力为2.5Mpa，每一个泵体都经过承压试验，就算出现微小的渗漏都会回炉重铸。泵体都经过了三次钝化处理，保证了泵体的本色。采用最新水力设计软件设计水力模型，具有优良的性能，这是保证长期运转安全可靠的第一大关。

2.磁力泵磁路传动原理

(a).采用与上海电机学院联合开发的Halbach磁路即密集型、聚磁式、推拉结构磁路，按一定规律从不同方向进行充磁，最大限度利用磁力传递扭矩。

(b).每一极磁块是由N个（N为奇数）长方形磁条组成，其宽度约为扇形（瓦片式）磁钢的1/5或1/3左右，磁利用率或磁场强度提高约30%，磁隙一定时，磁用量减少约30%，涡流热大大减少，泵效率提高2~3%。

(c).磁隙7～9mm，冷却润滑的过流面积大，并可充分带走涡流热，减低介质温升，防止介质汽蚀。

常温不锈钢磁力泵内外磁转子采用钕铁硼永磁铁：

> 优点

最大磁能积（BHmax）值是铁氧体磁铁的5~12倍

能吸起相当于自身重量640倍的重物

机械性能好，易于切割加工

价格低廉

> 缺点

高温下使用磁损失较大

易锈蚀

效率提高2~3%。

3.不锈钢磁力驱动泵隔离套一般采用法兰、薄壁管和底板三个部分通过激光焊接组成，每一个隔离套必须经过承压试验，承压试验值为2.5Mpa。

> 耐腐蚀性能从强到弱排列顺序为

高强度的非金属材料

哈氏C合金

钛合金

316L不锈钢

304不锈钢

> 电阻率从大到小排列顺序为

高强度的非金属材料

钛合金

哈氏C合金

316L不锈钢

304不锈钢

4.对于不锈钢磁力驱动泵的对磨件，有多种材料配置以适应不同工况要求，客户可详细向我公司咨询。

泵用滑动轴承材料

>  浸锑石墨、石墨

>  碳化硅

>  无压烧结碳化硅

>  硬质合金

>  进口德国生产的FAG无脂润滑陶瓷轴承

5.对于不锈钢磁力驱动泵的轴的材质，一般轴的材质可根据过流部件材质来选配，常用轴材质有：304、316L、钛合金、哈氏C合金，当然也有其他多种材料配置以适应不同工况要求，客户可详细向我公司咨询。

CQB磁力驱动离心泵结构特点

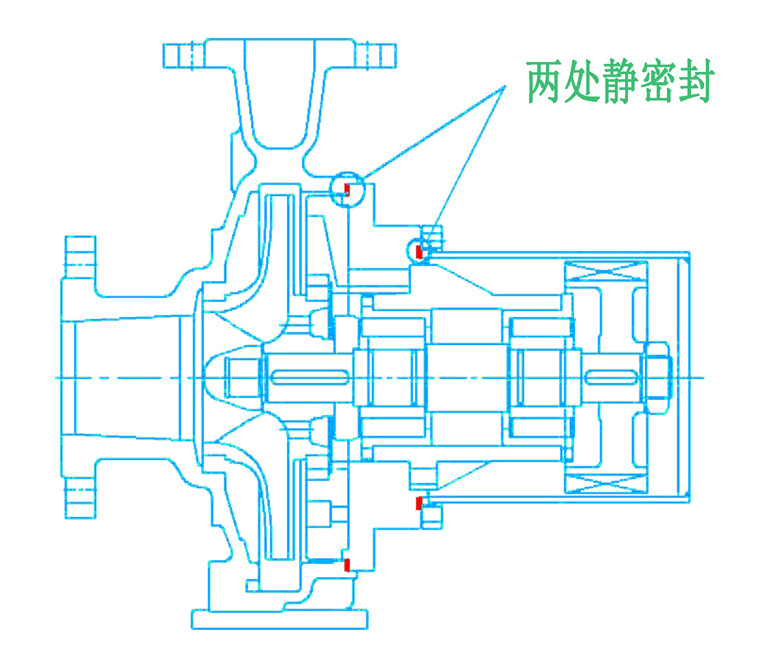

1、两处静密封点，即使内磁转子部件出现损坏，也绝不会泄露。对于有毒、易燃易爆等非常危险的场所，也可采用双隔离套结构并加装泄露报警装置，客户可详细向我公司咨询。

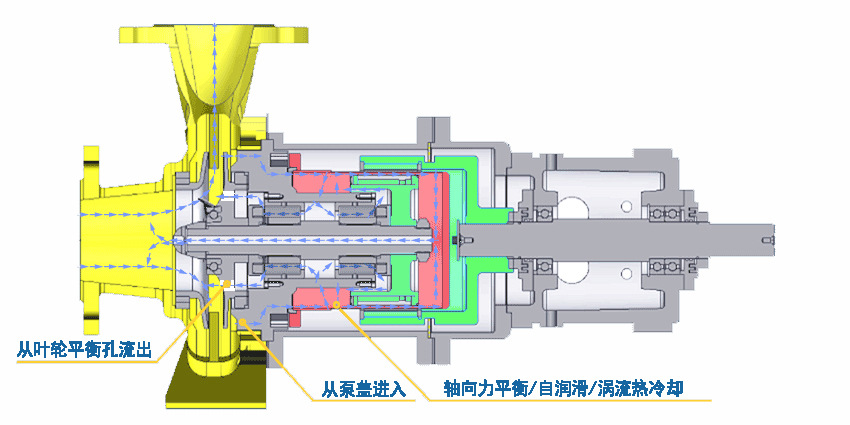

2、多种独特的轴向力平衡方法，轴承轴向摩擦副的自然磨损率极低；滑动轴承装在轴承座上，拆装方便、快捷；两种连接形式-直联式、联轴式，应用更加灵活。





CQB磁力驱动离心泵安装和使用

1、磁力驱动泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合,电机务必朝上。

2、当CQB磁力泵抽吸液面高于泵轴心线时，磁力驱动泵起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底 阀。

3、磁力驱动泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、磁力驱动泵电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

6、磁力驱动泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

CQB磁力驱动离心泵使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动 时所造成时空载运转。

2、被输送介质中，若含有固体颗粒，磁力驱动泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

3、磁力驱动泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

4、磁力驱动泵被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用温度<100℃，输送吸入压力不大于0.2mpa，最大工作压力2.5mpa、密度不大于1600kg/m3，粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。

5、磁力驱动泵对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

6、磁力驱动泵运行100小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。

7、CQB磁力泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：银行卡及其它磁卡、计算器、计算机磁盘、手表等。
