| 标准 | GB |
|---|---|
| 材质 | 球墨铸铁 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN500 |
| 公称直径 | DN50-DN500 |
| 规格 | DN50-DN500 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 蝶式 |
| 用途 | 放水 |
| 压力环境 | 常压 |
| 主体材料 | 球墨铸铁 |
| 品牌 | 良工阀门 |
| 型号 | D971X-16 |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

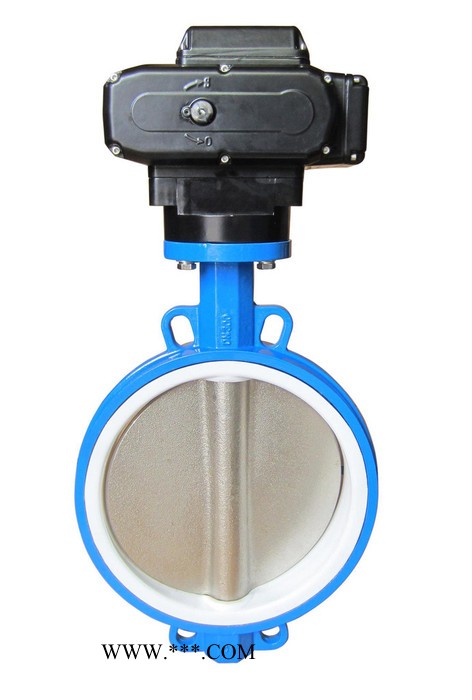

D971X/F/P电动蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。电动四氟蝶阀阀座衬四氟和304不锈钢的阀板，比标准的蝶阀要耐磨耐腐蚀，广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
技术参数和性能
| HGV系列电动执行器技术参数 | D971F电动四氟蝶阀阀体参数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN40～400mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.0、1.6MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 碳素钢、不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 碳素钢、不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 阀板材质 | 304/316/316L不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | PTFE |
| 手动操作 | 附带手柄操作 | 结构形式 | 中线型、无销型 |
| 限 位 | 电气、机械二重限位 | 温度 | -50℃～150℃ |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 各种有机酸、强酸、强氧化剂 |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特点 | 耐腐蚀、维修方便、流量大、流阻小 |
外形尺寸
| 公称通径DN | A | B | C | D | E | 额定功率 | 额定电流 |
| 压力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | ||
| 40 | 155 | 349 | 57 | 104 | 32 | 15W | 0.2A |
| 50 | 155 | 353 | 62 | 104 | 43 | 15W | 0.2A |
| 65 | 155 | 362 | 70 | 104 | 46 | 15W | 0.2A |
| 80 | 208 | 368 | 89 | 115 | 46 | 25W | 0.5A |
| 100 | 208 | 392 | 106 | 115 | 52 | 25W | 0.5A |
| 125 | 208 | 407 | 120 | 115 | 56 | 25W | 0.5A |
| 150 | 256 | 446 | 132 | 127 | 56 | 50W | 0.8A |
| 200 | 256 | 489 | 164 | 127 | 60 | 90W | 1.0A |
| 250 | 256 | 514 | 200 | 127 | 68 | 120W | 1.2A |
| 300 | 288 | 568 | 238 | 164 | 78 | 120W | 1.2A |
| 350 | 288 | 629 | 280 | 164 | 78 | 150W | 1.2A |
| 400 | 288 | 662 | 302 | 164 | 102 | 150W | 1.2A |
