| 标准 | GB |
|---|---|
| 材质 | 不锈钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN200 |
| 公称直径 | DN15-DN200 |
| 规格 | DN15-DN200 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 放水 |
| 压力环境 | 常压 |
| 主体材料 | 不锈钢 |
| 品牌 | 良工阀门 |
| 型号 | Q71F |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

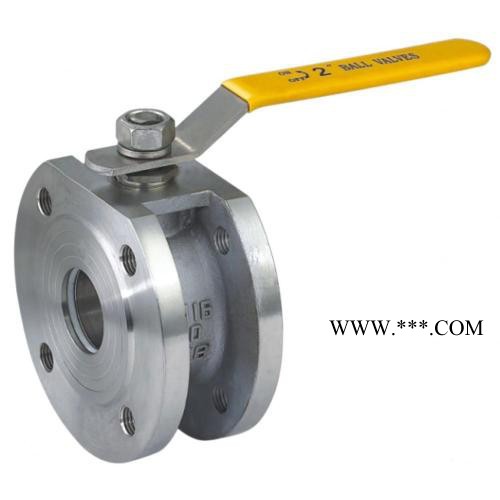

一、Q71F意大利式对夹式薄型球阀概述： 与普通球阀相比，超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了开关带孔定位片，根据需要可以加锁，防止误操作。
二、Q71F意大利式对夹式薄型球阀适用范围： Q71F 对夹薄型球阀PN1.6MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
三、Q71F意大利式对夹式薄型球阀性能参数：
| 公称通径： | DN15-DN200 |
| 公称压力： | PN16 |
| 适合法兰 ： | ANSI CLASS150 |
| 手柄操作或驱动器装置操作 | |

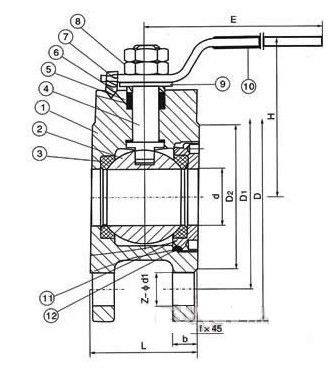

四、Q71F意大利式对夹式薄型球阀主要零件材料：
| 序号 NO | 零件名称 | 材质 | |
| 1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
| 2 | 球 | 不锈钢316/304 | 不锈钢SS304 |
| 3 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 |
| 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 6 | 定位锁 | 不锈钢304 | 不锈钢SS304 |
| 7 | 手柄 | 不锈钢304 | 不锈钢SS304 |
| 8 | 阀杆螺母 | 不锈钢304 | 不锈钢SS304 |
| 9 | 填料压盖 | 不锈钢304 | 不锈钢SS304 |
| 10 | 手柄套 | 塑料 | 塑料 |
| 11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢SS304 |
| 12 | 垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
五、Q71F意大利式对夹式薄型球阀主要技术参数：
| SIZE | 1/2 | 3/4 | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 2 | 3 | 4 | 5 | 6 | 8 |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 35 | 38 | 42 | 55 | 62 | 72 | 95 | 120 | 140 | 165 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
