| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN25-DN500 |
| 公称直径 | DN25-DN500 |
| 规格 | DN25-DN500 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 开维喜阀门 |
| 型号 | QV977F-16C |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

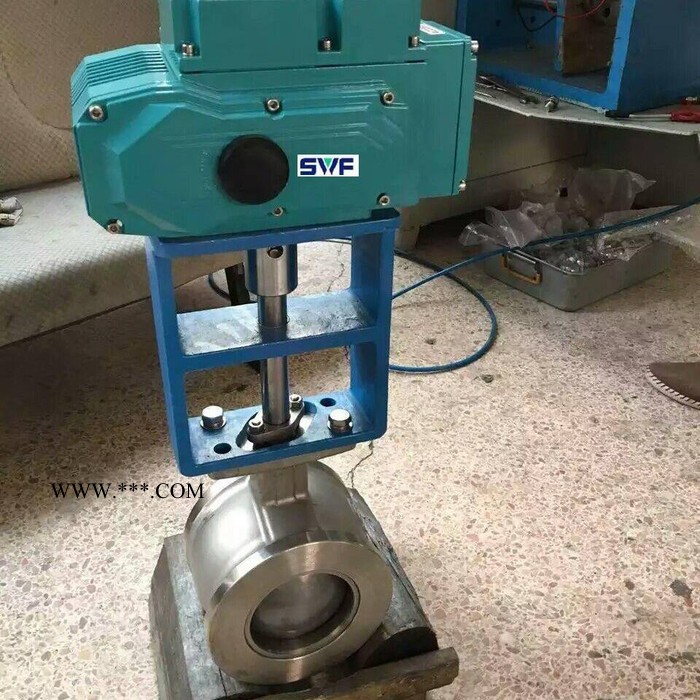

QV977F电动V型调节球阀
QV977F型电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。电动V型调节球阀由JQ系列电动执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。
电动V型球阀V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。
电动V型球阀 广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
| JQ系列执行机构技术参数 | 阀体参数 | |||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN10～150mm | |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
| 动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
| 动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、HQ、UNIC、361RS | |
| 保护装置 | 过热保护 | 流量特性 | 快开特性 | |
| 环境温度 | -30°～60° | 可调范围 | DN10-80 | DN100-150 |
| 250:1 | 350:1 | |||
| 手动操作 | 同附带手柄操作 | 基本误差 | ±1% | |
| 限位 | 电气、机械二重限位 | 死区 | ≤1% | |
| 防护等级 | 相当于IP-65 | 回差 | ≤1% | |
| 位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 | |
| 驱动电机 | 8W/E | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | ||
|
|
| |||
三、电动V型调节球阀 阀内件部分技术参数
| 阀芯型式 | V 型缺口阀芯 |
| 流量特性 | 近似等百分比性，请参照图 2 |
| 流量系数 | 请参见表 2 |
| 阀内件材质 | 阀体、阀内件材料的组合及工作温度范围请参阅表 1 |
| 球芯转角 | 90° |
四、电动V型调节球阀 电动执行机构标准规格
| 参数 | Unic-10 | Unic-20 | Unic-40 | Unic-60 | Unic-100 | Unic-150 |
| 输出轴力矩 | 10kgf·m | 20kgf·m | 40kgf·m | 60kgf·m | 100kgf·m | 150kgf·m |
| 电源电压 | 单相 AC100V、200V、220V，50/60Hz | |||||
| 动作范围 | 0～90° | |||||
| 动作时间 | 30 秒/（50Hz 时） | 45 秒 | ||||
| 驱动马达 | 20W | 30W | 90W | 90W | 100W | 100W |
| 保护装置 | 过热保护器（自动恢复型） | |||||
| 环境温度 | -25～+55℃ | |||||
| 绝缘电阻 | 100MΩ（500V-DC） | |||||
| 耐压值 | AC1500V 1 分钟 | |||||
| 手动操作 | 用可卸式手柄操作 | |||||
| 限位元件 | 电动操作时：全开全闭极限开关；手动操作时：机械挡块 | |||||
| 防水性 | 相当于 IP65 标准 | |||||
| 安装状态 | 可适应各种方向 | |||||
| 重量 | 4.5kg | 7.8kg | 8.5kg | 20kg | 21kg | 22kg |
| 本体材质 | 铝合金压铸 | |||||
| 配线接口 | PF 1/2×2 塑料防水接头 | |||||
五、电动V型调节球阀 主要零件材料及内部结构
| 本体材质为碳钢 | ||||
| 1 | 底座 | WCB | LCB | WC9 |
| 2 | 阀体 | WCB | LCB | WC9 |
| 3 | 下阀轴 | 2Cr13 | 2Cr13 | 2Cr13 |
| 4 | 密封圈 | PTFE/PPL | ||
| 5 | V球 | CF8 | CF8M | CF3M |
| 6 | 上阀轴 | 2Cr13 | 2Cr13 | 2Cr13 |
| 7 | 填料 | 柔性石墨/PTFE | ||
| 8 | 填料压盖 | WCB | LCB | WC9 |
| 9 | 压板 | WCB | LCB | WC9 |
| 本体材质为不锈钢 | ||||
| 1 | 底座 | CF8 | CF8M | CF3M |
| 2 | 阀体 | CF8 | CF8M | CF3M |
| 3 | 下阀轴 | 304 | 316 | 316L |
| 4 | 密封圈 | PTFE/PPL | ||
| 5 | V球 | CF8 | CF8M | CF3M |
| 6 | 上阀轴 | 304 | 316 | 316L |
| 7 | 填料 | 柔性石墨/PTFE | ||
| 8 | 填料压盖 | CF8 | CF8M | CF3M |
| 9 | 压板 | CF8 | CF8M | CF3M |
