| 标准 | GB |
|---|---|
| 材质 | 碳钢,不锈钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN40-DN600 |
| 公称直径 | DN40-DN600 |
| 规格 | DN40-DN600 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 蝶式 |
| 用途 | 止回 |
| 压力环境 | 常压 |
| 主体材料 | 不锈钢 |
| 品牌 | 上海沪工阀门 |
| 型号 | H74W |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

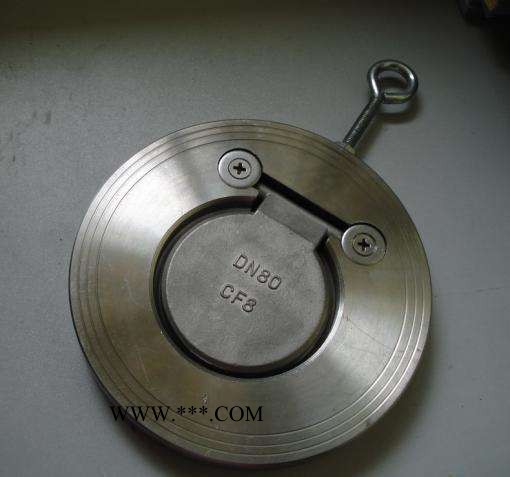

不锈钢对夹止回阀的概述:
一、产品介绍
H74W对夹单瓣旋启式止回阀采用采用短型结构尺寸和单阀瓣旋启式设计，相比传统的旋启式止回阀，该系列阀门具有无外漏、水平安装，密封性能好、线性震动小、压降小和零座圈磨损优势，特别是水平安装时阀门开阀压力小。
二、产品特点
1、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8
2、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20
3、阀瓣关闭快速，水锤压力小
4、水平管道使用，安装方便
三、不锈钢对夹止回阀采用新型全部材料采用耐腐蚀不锈钢。可在任何位置的管路上安装，防止介质逆流，锅炉给水系统上回，其连接方式是利用原有管道两端法兰对夹即可投入运行。其各项指标都优于目前市售的任何一种上回阀。它的运用范围广泛，凡水、气、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。
四、止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。止回阀根据材质的不同，可以适用于各种介质的管路上。 止回阀安装在管路上，即成为这一完整管路的流体部件之一，其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响；反过来，阀瓣的关闭特性又对流体流动状态产生发作用。
五、H74W-16P对夹式超薄型止回阀结构外型尺寸图：
| 公称通径 | D | L | D | ||||
| I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
| 50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
| 65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
| 80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
| 100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
| 125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 |
| 150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
| 200 | 140 | 29 | 43 | 275 | 275 | 283 | 293 |
| 250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 |
| 300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 |
| 350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
| 400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
