| 标准 | GB |
|---|---|
| 材质 | 碳钢,不锈钢 |
| 产地 | 上海· |
| 工作温度 | 常温 |
| 公称通径 | DN25-DN300 |
| 公称直径 | DN25-DN300 |
| 规格 | DN25-DN300 |
| 连接形式 | 法兰 |
| 流动方向 | 换向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 水、蒸汽、油品 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 换向 |
| 压力环境 | 常压 |
| 主体材料 | 不锈钢 |
| 品牌 | 开维喜阀门 |
| 型号 | Q946F |
| 加工定制 | 是 |
| 通道位置 | 四通式 |

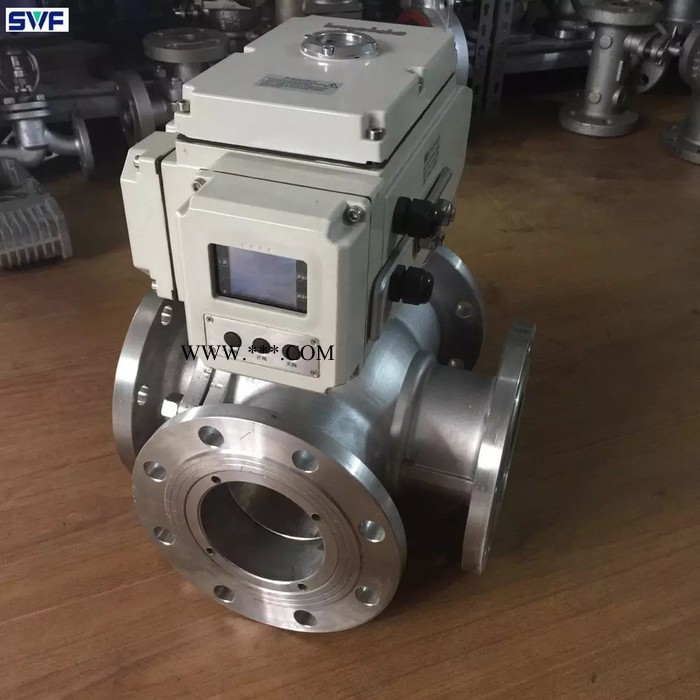

Q946F电动四通球阀产品特点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所
Q946F电动四通球阀产品概述
球阀在石油、天然气、煤和矿石的开采、提炼加工和管道输送系统中；球阀在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；球阀在城市和工业企业的给排水、供热、和供气系统中；球阀在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
Q946F电动四通球阀性能参数
| 阀体 | 阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
| WCB | 1Cr13 | 1Cr13 | 1Cr13 司太立合金 本体材料 | 柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 | 柔性石墨 编结石墨 | -29-425℃ | 水、蒸汽、油品 |
| WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
| WC9 | 25Cr2MoV | 25Cr2MoV | |||||
| LCB | 304 | 304 | -46-354℃ | ||||
| CF8 | 304 | 304 | -196-600℃ | 部分酸、碱 | |||
| CF3 | 304L | 304L | |||||
| CF8M | 316 | 316 | |||||
| CF3M | 316L | 316L |
Q946F电动四通球阀主要外形尺寸
| 公称通经DN | 150 | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 400 | 450 | 450 | 500 | 500 | 600 | 600 | |
| 球孔d1 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 400 | 450 | 450 | 500 | 500 | 600 | |
| L | 570 | 570 | 670 | 670 | 760 | 760 | 850 | 850 | 980 | 980 | 1080 | 1080 | 1220 | 1220 | 1360 | 1360 | 1750 | |
| H | 219 | 219 | 273 | 273 | 360 | 360 | 395 | 395 | 430 | 430 | 470 | 470 | 550 | 550 | 580 | 580 | 700 | |
| 手动 | H1 | 330 | 330 | 398 | 398 | 495 | 495 | 580 | 580 | 625 | 625 | 670 | 670 | 698 | 698 | 840 | 840 | 1050 |
| E | - | - | 116 | 116 | 116 | 116 | 171 | 171 | 171 | 171 | 257 | 257 | 257 | 257 | 257 | 257 | 150 | |
| F | - | - | 350 | 350 | 350 | 350 | 400 | 400 | 420 | 420 | 400 | 400 | 420 | 420 | 400 | 400 | 410 | |
| W | 1050 | 1050 | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
| 电动 | H2 | 554 | 554 | 600 | 600 | 652 | 652 | 760 | 760 | 770 | 770 | 830 | 830 | - | - | 940 | 940 | 1020 |
| L1 | 235 | 235 | 235 | 235 | 235 | 235 | 259 | 259 | 400 | 400 | 400 | 400 | - | - | 410 | 410 | 410 | |
| 气动 | H3 | 666 | 666 | 736 | 736 | 926 | 926 | 1059 | 1059 | 1127 | 1127 | 1393 | 1393 | 1468 | 1468 | 1538 | 1538 | 1370 |
| L2 | 776 | 776 | 736 | 736 | 776 | 776 | 1060 | 1060 | 1060 | 1060 | 1360 | 1360 | 1360 | 1360 | 1360 | 1360 | 2840 | |
