| 标准 | GB |
|---|---|
| 材质 | 铸铁 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN300 |
| 公称直径 | DN50-DN300 |
| 规格 | DN50-DN300 |
| 连接形式 | 沟槽 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 大型 |
| 形态 | 蝶式 |
| 用途 | 放水 |
| 压力环境 | 常压 |
| 主体材料 | 铸铁 |
| 品牌 | 开维喜阀门 |
| 型号 | D81X |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

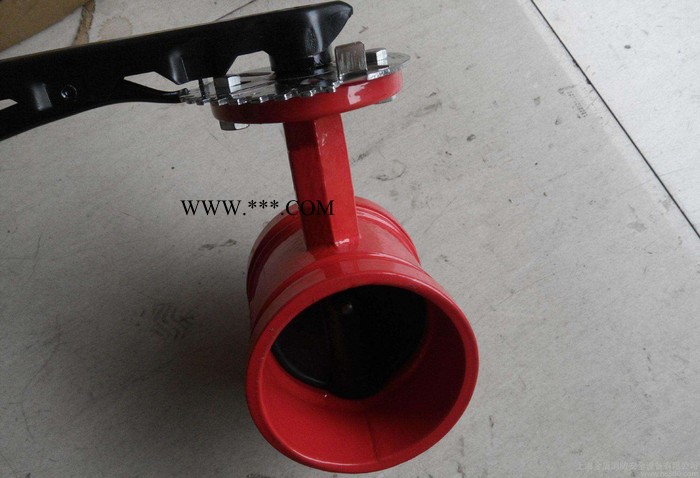

一、沟槽蝶阀用途：
沟槽蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上。
二、沟槽蝶阀特点：
1、蝶板加工采用球形加工方法，蝶板形位误差很小，阀门的启闭扭矩低，扭矩值一致性好，可控制在标准扭矩值±5范围内，非常适合大批量组装电气动装置。
2、阀座密封面的密封尺寸是根据GB、ISO、AMST、JIS标准中点焊法兰内径**大尺寸确定的，也**是该阀门与管道联接没有特殊要求，所有平焊法兰盘都能使用，通用性强，从而彻底解决了中线软密封蝶阀对法兰盘连接类型及内径尺寸要求苛刻的缺点。
3、蝶板与阀轴连接选用半轴小模数花键结构，上阀轴抗弯强度比善通无销阀轴高。上阀轴密封采用橡胶密封圈加尼龙支撑套结构，下轴密封采用两道O型橡胶圈加固体密封脂的结构，介质不会从阀轴处泄漏。
4、阀门侧法兰连接孔含盖标准多，且定位孔精度高，另外阀座与阀体硫化为一体，对阀座受压变形量的控制要求不高，从而对安装人员素质要求不苛刻，操作快捷，方便安装效率高。
