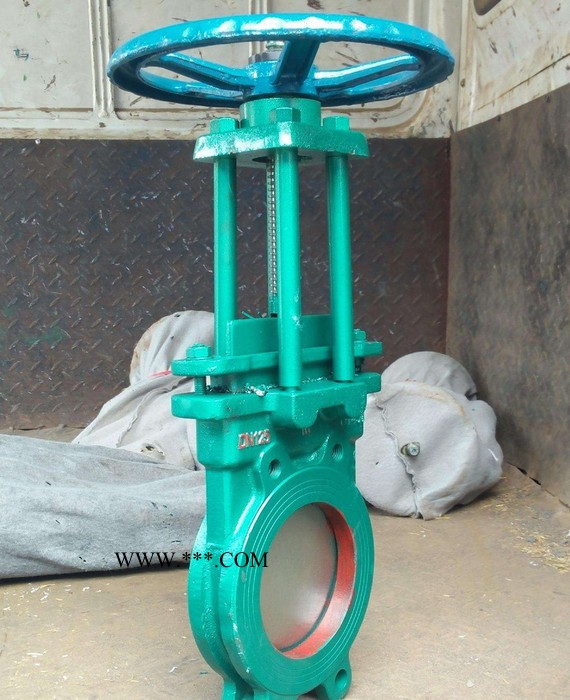

浆液阀特点

1、结构简单：轻便、密封性能好。

2、操作方式：手轮、电动、电液动、气动。

浆液阀用途

本阀门适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，作启闭调节和节流使用，适用于水平安装，亦可倾斜安装。

适用温度：-10~80℃

浆液阀主要性能规范 Key performance indicators

公称压力Nominal pressure	0.6	1.0
壳体试验Casing test	0.9	1.5
密封试验Leak test	0.66	1.1
工作温度Operating temperature	≤80℃	≤80℃
适用介质Working medium	煤浆、水coal slurry,water

主要外形及连接尺寸 Profile and connection dimension               单位 Unit:mm

公称压力  Nominal pressure（MPa）	DN	L	D	D1	D0	H	N-M
0.6MPa	50	40	125	100	180	295	4-M16
	65	40	145	120	180	305	4-M16
	80	50	160	135	220	330	4-M16
	100	50	180	155	220	380	4-M16
	125	50	210	185	240	415	4-M16
	150	60	240	210	280	490	4-M20
	200	60	295	265	280	550	4-M20
	250	70	350	320	360	693	8-M20
	300	70	400	368	400	769	8-M20
	350	80	460	429	400	895	10-M20
	400	80	515	482	500	1004	10-M22
	450	90	565	532	500	1110	14-M22
	500	100	620	585	600	1210	14-M22
	600	100	725	685	700	1460	14-M27
	700	100	940	800	800	4680	16-M27
	800	120	950	905	800	1910	16-M27
	900	120	1050	1005	800	2130	20-M30
	1000	160	1160	1115	900	2380	20-M30
1.0MPa	50	40	125	100	180	295	4-M16
	65	40	145	120	180	305	4-M16
	80	50	160	135	220	330	4-M16
	100	50	180	155	220	380	4-M16
	125	50	210	185	240	415	4-M16
	150	60	240	210	280	490	4-M20
	200	60	295	265	280	550	4-M20
	250	70	350	320	360	693	8-M20
	300	80	400	368	400	769	8-M20
	350	90	460	429	400	895	10-M20
	400	120	515	482	500	1004	10-M22
	450	120	565	532	500	1110	14-M22
	500	130	620	585	600	1210	14-M22
	600	140	725	685	700	1460	14-M27
	700	140	940	800	800	4680	16-M27
	800	150	950	905	800	1910	16-M27
	900	150	1050	1005	800	2130	20-M30
	1000	200	1160	1115	900	2380	20-M30
