| 标准 | GB |
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 高温 |
| 公称通径 | DN15-DN300 |
| 公称直径 | DN15-DN300 |
| 规格 | DN15-DN300 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 旋塞式 |
| 用途 | 截止 |
| 压力环境 | 高压 |
| 主体材料 | 碳钢 |
| 品牌 | 上海沪工阀门 |
| 型号 | J61H |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
【产品用途】 J61H、J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。 【产品特点】 1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接 2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长 3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。 4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠 【执行标准】 设计标准：JB/T 3595/E101 结构长度：JIS E101 对焊端：ANSI B16.25 试验与检验：JIS E101 压力-温度：JB/T 3595 产品标识：GB/T 12220 供货规范：JIS E101 【性能参数】
| 型号 | J61H-200V | J41Y-200V |
| 工作压力（MPa） | 19.6 | 15.58 | 6.96 | 19.6 | 15.58 | 6.96 |
| 适用温度（℃） | ≤200 | ≤450 | ≤570 | ≤200 | ≤450 | ≤570 |
| 适用介质 | 水、蒸汽等 |
| 材料 | 阀体、阀盖 | 铬钼钒钢 |
| 阀瓣 | 铬钼钒钢＋堆焊硬质合金 |
| 阀座 | 铬钼钒钢＋堆焊硬质合金 |
| 阀杆 | 铬钼钒钢 |
主要外形和连接尺寸
| 公称通径DN | 主要外形尺寸和连接尺寸(mm) | 重量(kg) |
| L | D1 | D2 | D3 | α | H | Do |
| J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V |
| 10 | 120 | 12 | 25 | / | 37.5 | 185 | 140 | 2.8 |
| 15 | 150 | 17 | 36 | / | 37.5 | 247 | 200 | 7.5 |
| 20 | 135 170 | 22 | 42 | / | 37.5 | 248 | 200 | 9 |
| 25 | 135 170 | 26 | 42 | / | 37.5 | 248 | 240 | 9.5 |
| 32 | 170 180 | 31 | 44 | / | 37.5 | 248.5 | 280 | 15 |
| 40 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 |
| 50(1) | 250 | 50 | 82 | / | 32 | 450 | 320 | 60 |
| 50(2) | 320 350 | 50 | 82 | / | 32 | 450 | 320 | 64 |
| 65 | 370 260 | 69 | 100 | 110 | 32 | 669 | 400 | 74 |
| 80 | 400 430 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 |
| 100 | 455 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 |
| 注：DN50为两种结构 |
| J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V |
| 10 | 120 | 120 | 12 | 28 | / | 37.5 | 189 | 140 | 3 |
| 15 | 150 | 150 | 17 | 40 | / | 37.5 | 250 | 200 | 9 |
| 20 | 135 170 | 135 170 | 22 | 46 | / | 37.5 | 252 | 200 | 11 |
| 25 | 135 170 | 135 170 | 26 | 46 | / | 37.5 | 254 | 240 | 13 |
| 32 | 170 180 | 170 180 | 31 | 49 | / | 37.5 | 254 | 280 | 17 |
| 40 | 230 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 |
| 50(1) | 250 | 250 | 50 | 90 | / | 32 | 453 | 320 | 68 |
| 50(2) | 320 350 | 320 350 | 50 | 90 | / | 32 | 455 | 320 | 72 |
| 65 | 370 260 | 370 260 | 69 | 104 | 110 | 32 | 630 | 400 | 83 |
| 80 | 400 430 470 | 400 430 470 | 84 | 110 | 140 | 32 | 672 | 450 | 118 |
| 100 | 455 560 | 455 560 | 107 | 148 | 170 | 32 | 761 | 500 | 185 |

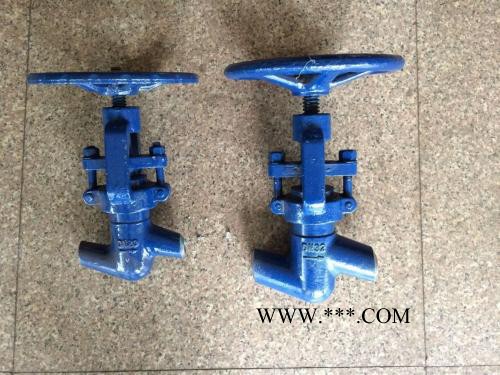

【结构图片】
