| 标准 | GB |
|---|---|
| 材质 | 球墨铸铁 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN500 |
| 公称直径 | DN50-DN500 |
| 规格 | DN50-DN500 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 柱塞式 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 主体材料 | 球墨铸铁 |
| 品牌 | 开维喜阀门 |
| 型号 | Z41X-16Q |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

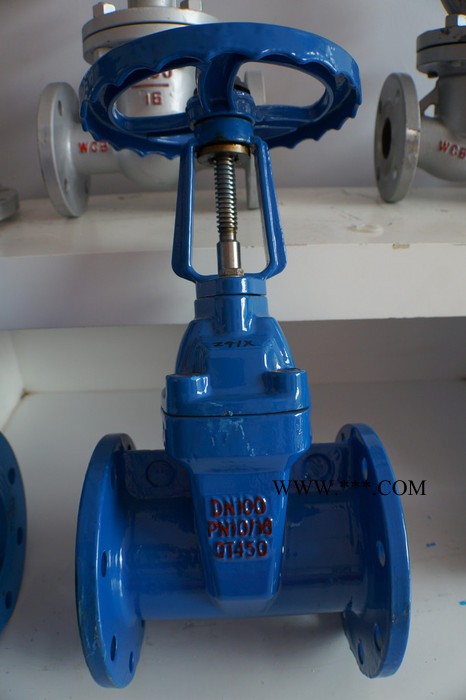

一,产品[明杆弹性座封闸阀]的详细资料：
产品型号：RRHX,Z41X-16Q
产品名称：明杆弹性座封闸阀,明杆软密封法兰闸阀
产品特点：明杆弹性座封闸阀除具有弹性座封座封闸阀的优点之外．并可以较直观显阀门开度．启闭迅速可靠,故常应用于消防及工业系统。一般安装于距地面较高位置。 RRHX明杆弹性座封闸阀,明杆弹性座封闸阀,闸阀。
二,主要零部件材料：
| NO. | 零件名称 | 材质 |
| 1 | 手轮 | 可锻铸铁 |
| 2 | 阀杆螺母 | 铜合金 |
| 3 | 支架 | 碳铸铁,球墨铸铁,铸钢 |
| 4 | 压盖 | 球墨铸铁,铸钢 |
| 5 | 密封圈 | 丁橡胶,三元乙丙 |
| 6 | 阀杆 | 不锈钢 |
| 7 | 中口垫 | 丁橡胶,三元乙丙 |
| 8 | 闸阀 | 球墨铸铁 三元乙丙或丁橡胶 |
| 9 | 阀体 | 灰铸铁,球墨铸铁,铸钢 |
三,主要技术参数：
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水,油,气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
四,明杆弹性座封闸阀主要连接外型尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin（全关） | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax（全开） | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
