| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN500 |
| 公称直径 | DN50-DN500 |
| 规格 | DN50-DN500 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 污水 水 废渣 |
| 外形 | 中型 |
| 形态 | 旋转式 |
| 用途 | 放料 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 上海沪工阀门 |
| 型号 | DMZ73H |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

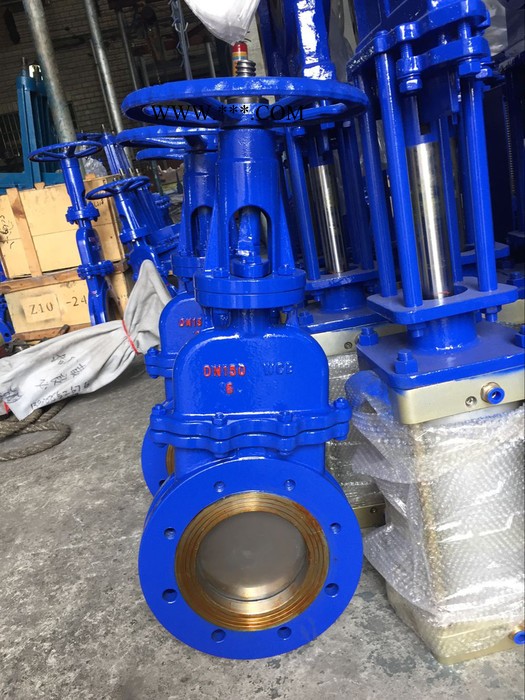

DMZ73X/F/H手动暗杆型闸阀
一、概述：
DMZ73X/F/H手动暗杆形闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。
此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
DMZ73X/F/H/Y手动暗杆形闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。
特别适合在粉尘及干燥的恶劣环境中长期正常工作。注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。
DMZ73X/F/H/Y手动暗杆形闸阀结构特点：
型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，型闸阀只能作全开和全关，不能作调节和节流。型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
DMZ73X/F/H/Y手动暗杆形闸阀应用范围：采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
DMZ73X手动暗板型闸阀主要零部件材质 Key parts material
| 阀体、上盖Valve body, upper cap | 碳钢、不锈钢Carbon steel, stainless steel |
| 阀板Valve plate | 不锈钢stainless steel |
| 阀杆Stem | 不锈钢stainless steel |
| 密封圈Seal ring | 橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy |
DMZ73X手动暗板型闸阀主要性能规范 Key performance indicators
| 公称压力Nominal pressure | PN10 |
| 壳体试验Casing test | 1.5XPN |
| 密封试验Leak test | 1.1XPN |
| 工作温度Operating temperature | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃ |
| 适用介质Working medium | 纸浆、污水、煤煤气等paper pulp, sewage, coal slurry |
DMZ73X/F/H/Y手动暗杆形闸阀主要外形及连接尺寸
| 公称压力PN（MPa） | 公称通径 DN（mm） | L | D | D1 | D2 | H | N-M | Do |
| 1.0 | 150 | 70 | 280 | 240 | 210 | 475 | 8-M20 | 280 |
| 200 | 80 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
| 250 | 85 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
| 300 | 100 | 440 | 400 | 368 | 780 | 12-M20 | 400 | |
| 350 | 100 | 500 | 460 | 428 | 885 | 16-M20 | 400 | |
| 400 | 110 | 565 | 515 | 482 | 990 | 16-M22 | 400 | |
| 450 | 120 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
| 500 | 130 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
| 600 | 140 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
| 700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | |
| 800 | 190 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
| 900 | 200 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 | |
| 1000 |
| 1220 | 1160 | 115 | 2780 | 28-M33 | 配电动 |
DMZ73X/F/H/Y手动暗杆形闸阀的安装使用和维修保养方法
1. 刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2. 各连接部位螺栓，要求均匀拧紧；
3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5. 用户在安装阀门时，必须预留阀门驱动的必要空间；
6. 驱动装置的接线须按线路图进行；
7. 闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
