| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN500 |
| 公称直径 | DN50-DN500 |
| 规格 | DN50-DN500 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 石灰、煤末 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 放料 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 开维喜阀门 |
| 型号 | Q647M |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

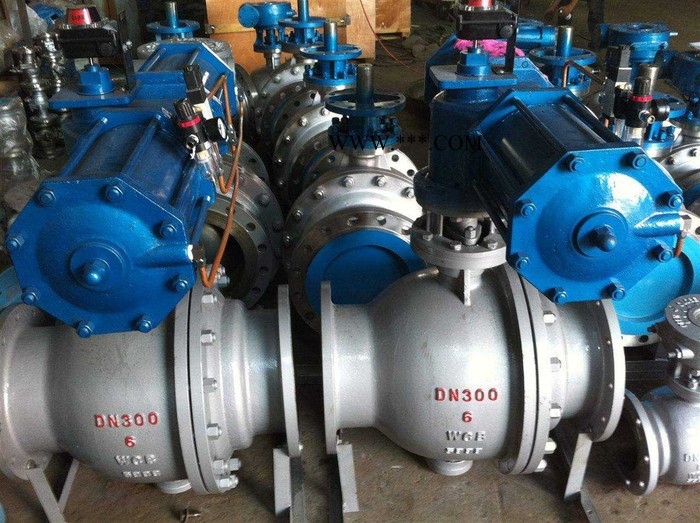

Q647M气动固定式卸灰球阀的密封圈采用PPL耐磨密封圈，使得密封经久耐用。阀座与阀体之间采用卡套式连接能够挡住灰尘进入阀座下面，避免阀座被涨死。适用于长输管线和一般工业管线，其
强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。
工作原理：
Q647M气动固定式卸灰球阀工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所有固定式球阀的转矩小、阀座变形小，密封性
能稳定、使用寿命长，适用于高压、大口径管道场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。本阀有二块式
和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。阀门上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小
轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔径与管线内径一致，以便管线清扫。
产品特点：
1、气动卸灰球阀的阀座带有磨损自动补偿装置，更可靠的确保球阀的密封性能；
2、密封圈采用特殊材料制成，具有耐高温、耐磨损、使用寿命长的特点；
3、阀杆采用整体锻造并调制处理，硬度达到HB220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所；
4、根据客户需要，卸灰球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计；
6、根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封；
7、气动卸灰球阀还具有阀门结构紧凑、启闭灵活、安装维修方便等特点。
性能规范：
| 公称通径DN(mm) | 50-200 | ||||||
| 公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | ||||
| 公称压力 | 强度试验 | 2.4 | 3.75 | 6.4 | |||
| 密封试验 | 1.8 | 2.75 | 4.4 | ||||
| 材料材料代号 | C | P | R | ||||
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr182Ti | |||
| 球板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr182Ti | ||||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr182Ti | ||||
| 密封圈 | 聚四氟乙烯对位聚苯 | ||||||
| 填料 | 聚四氟乙烯、柔性石墨 | ||||||
| 适用工况 | 适用介质 | 石灰、煤末、 | 硝酸类 | 醋酸类 | |||
| 适用温度 | -28℃～300℃ | ||||||
| 执行器 | 型号 | GT或AW系列 | |||||
| 气源压力 | 0.3-0.7MPa | ||||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | ||
| GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 | |||
