| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN200-DN1200 |
| 公称直径 | DN200-DN1200 |
| 规格 | DN200-DN1200 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 蝶式 |
| 用途 | 溢流 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 沪工阀门 |
| 型号 | BGG7M43HR |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

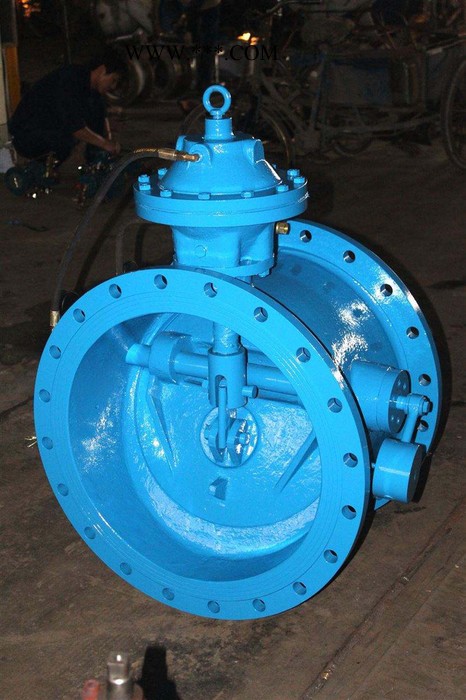

一、管力阀产品介绍
DG7H43HR管力阀/管道自动控制阀是我公司工程技术人员参照国内外同类型的先进产品进行设计。吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成，是水泵控制阀的换代新产品。它兼具电动闸、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系数安全。该阀是当前国内外结构新颖、性能先进、进行可靠的泵站新型控制设备，主要用于自动化给排水泵站的离心泵、冶金、石化、水司、市政、环保等行业供排水系统。
二、管力阀工作原理开阀
当水泵启动后进口端水经过、过渡器、截止阀、高压管、进入膜片缸下部，在水的压力下推动膜片关上行带小阀板缓慢开启，大阀板在水力的推动下与小阀板同时开启，完成开阀。
关阀
停泵时阀内流速急剧降低，大阀板在重力的作用下快速关闭，截断90%的水流，出口端的在水压力水进入过滤器、截止阀、高压管、进入膜片缸上部，在水的压力下推动膜片头下行带动小阀板缓慢关闭，**终实现关闭。
三、技术参数
| 名称 | 公称通径 | 适用温度℃ | 适用介质 | 流阻系数 | **小工作压力（Mpa） |
| 参数 | DN150-DN2000 | 0-120 | 泥污、污水 油品、海水 | 0.3-1.1 | ≥0.1 |
| 名称 | 关阀时间（可调） | 开阀时间（可调） | 结构长度标准 | 法兰标准 | 泄漏量 |
| 参数 | 快关1-3秒 慢关5-90秒 | 20-60秒 | GB2221-89 | BG/T79-94 | GB/T13927-92 |
