| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN25-DN300 |
| 公称直径 | DN25-DN300 |
| 规格 | DN25-DN300 |
| 连接形式 | 法兰 |
| 流动方向 | 换向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 气体、液体、蒸汽、热油 |
| 外形 | 中型 |
| 形态 | 隔膜式 |
| 用途 | 流量控制 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 开维喜阀门 |
| 型号 | ZMAQ/X |
| 加工定制 | 是 |
| 通道位置 | 三通式 |

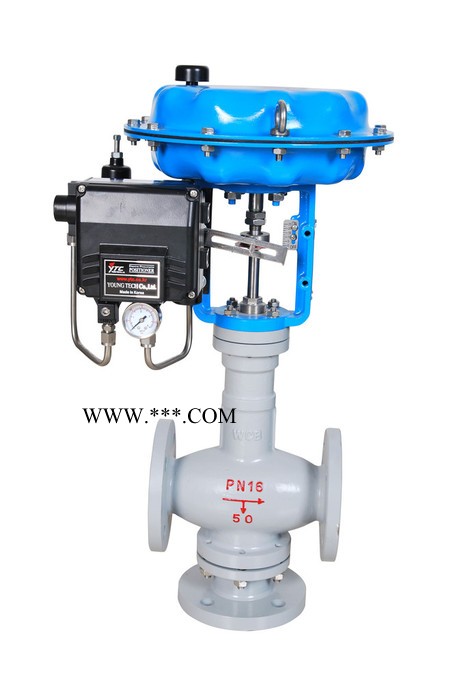

气动高温三通调节阀 高温气动三通调节阀 GZJHQ GZJHX ZJSF(H) 产品简介 ZJSF(H)气动薄膜三通调节阀气动高温三通调节阀 高温气动三通调节阀 GZJHQ GZJHX ZJSF(H)调节阀配用电气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。 气动高温三通调节阀 高温气动三通调节阀 GZJHQ GZJHX ZJSF(H) 产品特点 气动高温三通调节阀 高温气动三通调节阀 GZJHQ GZJHX ZJSF(H)阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。阀体为三通结构，即一进两出（气动三通分流调节阀），两进一出（气动三通分流调节阀），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性良好和维修方便等优点。 气动高温三通调节阀 高温气动三通调节阀 GZJHQ GZJHX ZJSF(H) 适用场景 气动高温三通调节阀 高温气动三通调节阀 GZJHQ GZJHX ZJSF(H)广泛应用于控气体、液体、蒸汽、导热油等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。 气动高温三通调节阀 高温气动三通调节阀 GZJHQ GZJHX ZJSF(H) 性能参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 分流阀 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
| 合流阀 | - | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
| 允许压差(MPa) | 3.5 | 3.2 | 2.2 | 2.2 | 1.4 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.2 | 0.19 | 0.13 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 流量特性 | 直线性、等百分比 | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 双导向型套筒式阀芯 | |||||||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
